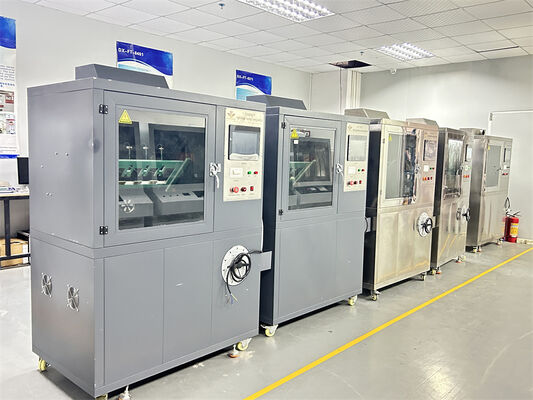

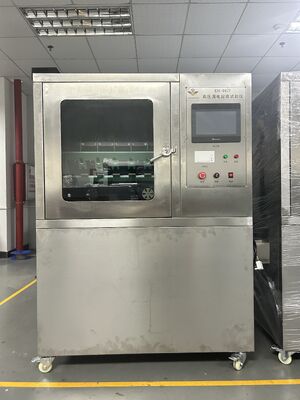

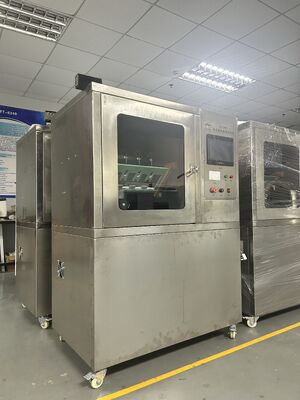

IEC60587 5 محطات متجهة عالية الجهد الميل الطائرة تتبع وتجربة التآكل

5 محطات لتتبع الطائرة المائلة ذات الجهد العالي واختبار التآكل

1.سمواجهة التطبيق:

مناسب بشكل أساسي لاختبار مقاومة المنتجات الكهربائية والإلكترونية والأجهزة المنزلية وموادها للأثر الكهربائي والتآكل، ومحاكاة استخدام الملوثات السائلة وعينات السطح المائلة عند تردد الطاقة (48 هرتز -62 هرتز). تقييم مستوى مقاومة مواد العزل الكهربائي المستخدمة في ظل الظروف البيئية القاسية من خلال قياس مقاومة الكهربة والتآكل..تحت تأثير الرطوبة والشوائب في المنتجات الكهربائية قد يحدث تسرب عازل بين الأجزاء المشحونة ذات الأقطاب المختلفة أو بين الأجزاء المشحونة والمعادن المؤرضة. يمكن أن يتسبب القوس الناتج في حدوث عطل أو ماس كهربائى أو تآكل المواد بسبب التفريغ، وقد يؤدي حتى إلى نشوب حريق. هذا الاختبار عبارة عن اختبار مدمر يحاكي الوضع المذكور أعلاه على المواد العازلة، ويستخدم لقياس وتقييم المقاومة النسبية للتسرب ووضع علامات على العوازل تحت تأثير المجال الكهربائي والشوائب التي تحتوي على الماء عند جهد محدد. إنها مناسبة لمواد العزل الكهربائي الصلبة ومنتجاتها في المنتجات الكهربائية والإلكترونية، والأجهزة المنزلية، مثل مقابس التتابع، وأغطية مفاتيح التحويل، والموصلات، وما إلى ذلك.

2. متوافقة مع المعايير:

وفقا لمتطلبات IEC60587،ASTMD2303.

3. المعايير الفنية:

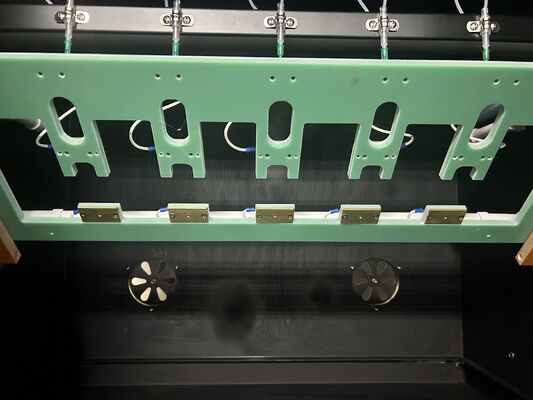

القطب: 0.5 مللي متر سميك المادة: الفولاذ المقاوم للصدأ ؛

المسافة بين الأقطاب الكهربائية العلوية والسفلية: 50.0 مم ± 0.1؛

جهد الاختبار: 100 فولت-6000 فولت قابل للتعديل؛

منظم الجهد الكهربي: الخرج: قابل للتعديل من 0 إلى 250 فولت، بسعة 5 كيلو فولت أمبير؛

عندما يكون تيار الدائرة 60 مللي أمبير، قم بقطع خرج الجهد؛

وقت الاختبار: 6 ساعات؛

دقة الإسقاط: 0.5%؛

استقرار الجهد: ± 1%؛

منظم جهد عالي الدقة: مخرج AC220V. القوة 6000 واط. الدقة ± 1%؛

محول الاختبار: القدرة 5KVA. الحد الأقصى لجهد الإخراج AC6000V (أو DC6000V اختياري) ؛

كشف الأثر: وفقًا للمعيار GB/T6553-2003/4.1.2، قم بتطبيق الجهد الكهربي (2.5 كيلو فولت، 3 5 كيلو فولت و4.5 كيلو فولت)، وقم بتقطير السائل الملوث بمعدل تدفق معين. إذا كان التيار أقل من 60 مللي أمبير لمدة 6 ساعات دون تدفق، فإنه يعتبر عابرًا؛

جهاز الإسقاط: استخدام مضخة تمعجية دقيقة من رالف، مع نطاق تدفق يتراوح من 0.00185 إلى 20 ملليلتر في الدقيقة، وسرعة عمل تتراوح من 0.1 إلى 50 دورة في الدقيقة، وخطأ في دقة التدفق أقل من 0.5%؛

جهد الخرج: تيار متردد/تيار مستمر (قابل للتحويل)

العلبة: مصنوعة من الفولاذ المقاوم للصدأ SUS304 (سطح مصقول)؛

خزان الصرف الصحي مصنوع من الفولاذ المقاوم للصدأ 316 ومجهز بجهاز إغلاق.

الحجم 0.56 م 3، حجم الاستوديو: 900 لتر * 650 واط * 950 ارتفاع (مم)؛

أبعاد الأداة: 1200L * 750W * 1800H (مم)، الطول 750 * العرض 1180 * الارتفاع 1760 مم، صندوق خشبي 890 * 1320 * 1900

الوزن: حوالي 200 كجم
