معدات اختبار انبعاث الحرارة وإنتاج الدخان للكابلات EN 50399 IEC 60332-3

DX8349 EN 50399 أجهزة اختبار إطلاق الحرارة في الكابلات وإنتاج الدخان IEC 60332-3


نطاق التطبيق:

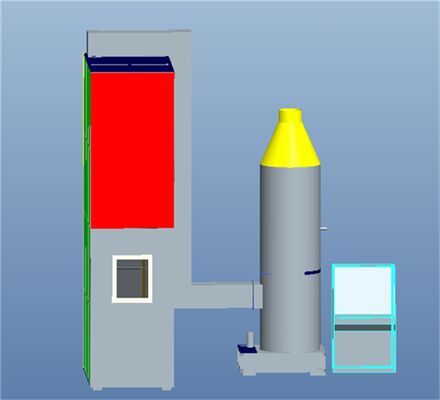

يستخدم لتقييم قدرة الأسلاك والكابلات المربعة المثبتة عمودياً أو الكابلات البصرية على منع الانتشار الرأسي للنار في ظل ظروف محددة،وعملية الاستخدام تحتاج إلى التعاون مع أبراج إزالة غبار الدخانتتكون الآلة بأكملها من عدة أجزاء، مثل غرفة الاختبار، ومصدر الهواء، وسلم فولاذي، ونظام تنقية الانبعاثات، ومصدر الإشعال.

تتوافق مع المعيار:

وفقًا لمعيار IEC60332-3-10-2018 "اختبار احتراق الكابلات والكابلات البصرية في ظل ظروف اللهب ، الجزء 31:جهاز اختبار انتشار اللهب الرأسي للأسلاك والكابلات المثبتة عمودياً" يمكن أن يستوفي متطلبات IEC60332-3-212000 اختبار الشعلة للكابلات والكابلات البصرية في ظل ظروف الشعلة الجزء 32: اختبار انتشار الشعلة الرأسي للألياف والكابلات المجمعة المثبتة عمودياًأفئة F/R" ، IEC60332-3-22:2000 "اختبار حرق الشعلة للكابلات والكابلات البصرية في ظل ظروف اللهب الجزء 33: اختبار الانتشار الرأسي للشعلة للأسلاك والكابلات المجمعة المثبتة عموديا - الفئة A" ،IEC60332-3-242000 اختبار الشعلة للكابلات والكابلات البصرية في ظل ظروف الشعلة الجزء 35: اختبار الانتشار الرأسي للشعلة للألياف والكابلات المجمعة المثبتة رأسياًج"، IEC60332-3-25:2000"اختبار الشعلة للكابلات والكابلات البصرية في ظل ظروف الشعلة الجزء 36: اختبار انتشار الشعلة للألياف والكابلات المجمعة المثبتة رأسياًد".

المعلمات التقنية:

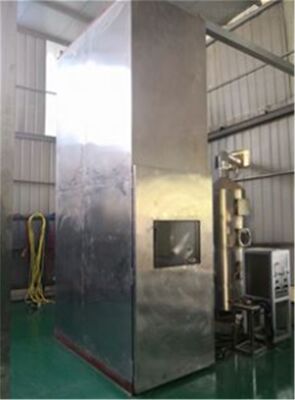

غرفة الاختبار: يجب أن يكون الجهاز التجريبي غرفة تحمل نفسها بعرض (1000±100) ملم وعمق (2000±100) ملم وارتفاع (4000±100) ملم.يجب أن يكون الجدار الخلفي وجانبي غرفة الاختبار من معامل نقل الحرارة حوالي 0.7Wm-2؟ K-1 العزل الحراري، 1.5mm سميكة USU304 صفيحة الفولاذ المقاوم للصدأ، 65mm سميكة عزل الألياف المعدنية في الوسط، 1.5mm سميكة USU304 صفيحة الفولاذ المقاوم للصدأ في الخارج

2مصدر الهواء:

يتم تجهيز مدخل الهواء بمقياس سرعة الهواء الرقمي ، ومعدل تدفق الغاز في الهواء هو (5000 ± 500) لتر / دقيقة.

بعد الانتهاء من الاختبار: إذا كانت العينة لا تزال تحترق لمدة ساعة واحدة بعد إيقاف الحريق ، فهناك إنذار وجهاز لإيقاف الاحتراق بالقوة بسبب المطر.

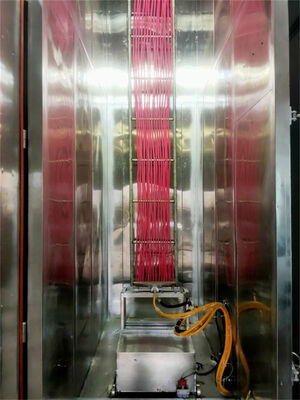

3نوع السلم الفولاذي: السلم الفولاذي القياسي (800±10) من الفولاذ المستقيم USU304

4جهاز تنقية التفريغ:

يتم تجهيز الجزء العلوي من غرفة الاختبار بقياس الهواء الرقمي لضمان أن معدل تدفق الرياح أقل من 8M/S ، مما لن يؤثر على تدفق الهواء في غرفة الاختبار.

جهاز جمع الدخان وغسل: SUS304 الفولاذ المقاوم للصدأ، قطر 800mm، ارتفاع 3500mm.

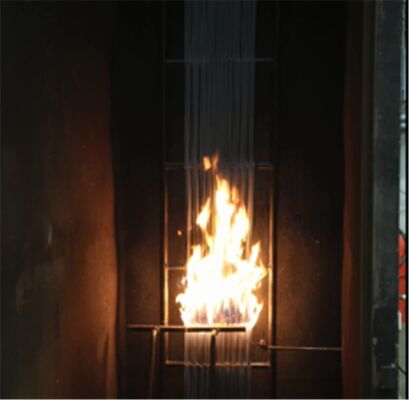

مصدر الإشعال

1النوع: يجب أن يتضمن مصدر الإشعال مصباحًا واحدًا أو اثنين من مصابيح غاز البروبان الحزامية ومقاييس التدفق الداعمة لها ومخلطات فنتوري.يجب حفر سطح النار مع 242 لوحات معدنية مسطحة قطرها 1.32 ملم ، والمسافة الوسطى لهذه الثقوب هي 3.2 ملم ، وهي متدرجة في ثلاثة صفوف ، كل صف هو 81 ، 80 و 81 ، موزعة في نطاق 257 × 4.5 ملم الحجم الاسمي.يتم قطع صف من الثقوب الصغيرة على كل جانب من قاذفة اللهب، وهذه الثقوب الطيار يمكن أن تبقي اللهب يحترق باستمرار. كل blowtorch يجب أن تكون مجهزة مع جهاز دقيق للسيطرة على معدل تدفق البروبان والهواء.يمكن استخدام مقاييس الدوران أو مقاييس تدفق الكتلة

2يجب أن يتم وضع مصباح الوقود عند مصدر الإشعال أفقياً، على بعد (75±5) ملم من السطح الأمامي لعينة الكابل، (600±5) ملم من الجزء السفلي من غرفة الاختبار.ومتماثلة مع محور السلم الصلبيجب أن تكون نقطة الإشعال للشعلة في الوسط بين خطوتين من سلم الفولاذ وعلى بعد 500 ملم على الأقل من الطرف السفلي من العينة.

المعلمات التقنية:

1حجم مربع الاختبار هو 1000 (W) X2,000 (D) X4,000 (H) ملم، وملء الوسط مع الصوف المعدني المواد مربع

2الجزء السفلي من الصندوق يبعد 150 ملم عن الجدار الأمامي، وهناك مساحة مدخول الهواء من 800 (W) X400 (D) ملم.

3مساحة العادم العليا هي 300 (W) X 1000 (D) ملم.

4سلم من الفولاذ المقاوم للصدأ العريض حجم 500 (W) X3,500 (H) ، قطعة واحدة

5سلم من الفولاذ المقاوم للصدأ قياس 800 (W) X3,500 (H) ، قطعة واحدة

6أجهزة حرق البروبان القياسية ذات الشريطين

7جهازين لخلط غازات فنتوري

8يمكن لمقياس الضغط وجهاز صمام خفض الضغط ضبط ضغط البروبان والهواء إلى 0.1Mpa

9. يضبط عداد الدوران ويحدد معدل تدفق الغاز

10يقدم الصندوق سلم الفولاذ والحواجز، والتي هي مريحة للمستخدمين للكشف عن أعلى

11. مجهزة بمركز صمام الكرة لإغلاق مصدر الهواء يدويا

12. تلقائيًا تعيين وقت اختبار الاحتراق ، وقطع مصدر الغاز تلقائيًا في ذلك الوقت

13. يمكن أن يعرض الحرارة على الجدار الداخلي للصندوق درجة الحرارة الداخلية للصندوق

14أبعاد صندوق الاحتراق: 1120 (W) X2195 (D) X5077 (H) مم

15أبعاد مربع التحكم: 1280 (W) X770 (D) X1200 (H) مم

16مصدر الطاقة: AC 220V، 50/60Hz، 2A

17مصدر الهواء: البروبان، الهواء (يتم توفيرها من قبل العميل)

برج إزالة غبار الدخان:

يتم استخدامه أساسا لتوليد غاز الدخان في العملية التجريبية ، والغاز الذي يتم تفريغه بعد معالجته من قبل برج إزالة غبار الدخان يستوفي متطلبات حماية البيئة.

المواد: يتم تصنيع جسم الكاميرا بأكمله من مادة PP ، وليس هناك مكونات معدنية في النظام ، ولديه مقاومة حمضية وقوية عالية للغاية ومقاومة للتآكل.

طبقة السائل المتداولة: يمكن ملؤها بماء الصنبور ، ويمكن أيضًا ملؤها بسائل غسيل ، تأثير سائل الغسيل أفضل ،من أجل منع تصريف النفايات في تآكل قاع برج الغسل;

طبقة الهواء: غازات العادم المنبعثة في عملية الإنتاج أو التجريب التي تحتاج إلى معالجة، وتتصل طبقة الهواء بمدخل الهواء للسماح للنفايات بالدخول إلى طبقة الهواء.

طبقة التعبئة: مادة تعبئة المكنسة مصنوعة من كرات PP ذات الثقوب المتوسطة من نوع السوس البحري ، والتي تتشكل على شكل TELLERTT متعدد الأسنان ،وهناك نافذة على سطح طبقة التعبئة، وهو مريح لتنظيف الكرات في طبقة التعبئة. الوظيفة الرئيسية لطبقة التعبئة هي تشتيت غازات العادم في طبقة الهواء وجعلها نفايات متناثرة،بحيث يمكن تنظيف غاز العادم بالكامل في طبقة رش الماء;

طبقة رش المياه: رأس الرشاش في طبقة رش المياه يتبنى دوران PP120 درجة دون انسداد رأس الرشاش ، يغطي 95٪ من المساحة ،وتحتوي طبقة رش المياه على نافذة مستقلة لتسهيل فحص حالة عمل رأس الرشاش;

طبقة مضادة للضباب: يمكنها تصفية الشوائب في الهواء بفعالية ، وفي الوقت نفسه ، يمكنها أيضًا منع بلورات الضباب المائي في غاز العادم من تآكل الجدار الداخلي للمغسلة.

مضخة الدورة الدموية: تضع مضخة الدورة الدموية السائل في طبقة السائل الدائرة في الدورة الدموية من خلال رأس الرذاذ لتوفير المياه.

الأبعاد: 1500 (W) × 1000 (D) × 3000 (H) ملم

مصدر الطاقة: AC 380V ثلاثي المراحل، 50/60Hz، 10A.
