مادة العزل أداة قياس خسارة الحرارة قابلة للتطبيق لقياس خسارة الحرارة للمواد العازلة على الأسطح الخارجية للمعدات الصناعية والأنابيب مع درجات الحرارة

DX8635A جهاز قياس خسائر الحرارة في مواد العزل
نظرة عامة:
من أجل تلبية متطلبات عمليات الإنتاج وتوفير الطاقة، وتحسين ظروف العمل، وتعزيز الفوائد الاقتصادية، وضمان جودة تصميم هندسة العزل،يحدد GB 50264-2013 تصميم معدات المضخة.
هذه المعدات قابلة لقياس خسارة الحرارة للمواد العازلة على الأسطح الخارجية للمعدات الصناعية وأنابيب التنبيه مع درجات حرارة تتراوح بين -196 °C و 850 °C.
لا تنطبق على المعدات والأنابيب ذات المتطلبات الخاصة في الطاقة النووية، وأنظمة الطيران، وكذلك في المباني ومرافق التخزين البارد، وأنابيب الدفن.
المعيار المرجعي للمعدات:
GBT 10294-2008 تحديد المقاومة الحرارية في الحالة الثابتة والخصائص ذات الصلة للمواد العازلة - طريقة الصفيحة الحرارية الوقائية.
ضابط التصميم GB 50264-2013 للهندسة العازلة للمعدات الصناعية وأنابيب الأنابيب.
الهيكل العام للمعدات
تتكون المعدات بشكل رئيسي من نظام التحكم في درجة الحرارة ، ونظام ضغط الأسطوانة ، ونظام قياس السماكة ، ونظام التبريد ، إلخ.الهيكل العام للمعدات كما هو موضح في الشكل التالي، و واجهة التحكم هي كما يلي:

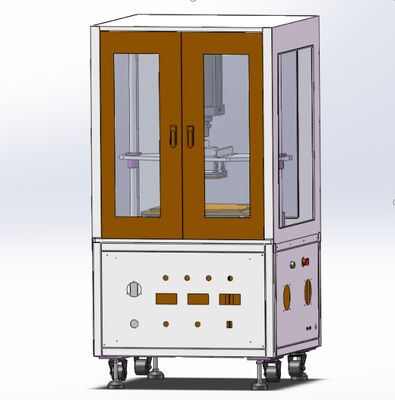

الهيكل العام للمعدات
واجهة برنامج التحكم
2.1 نظام التحكم في درجة الحرارة
وهي تتكون أساسا من أسلاك التدفئة والألواح الحديدية، ويتم التحكم بها بواسطة عداد درجات الحرارة. القدرة التدفئة لمنطقة درجة الحرارة يمكن أن تصل إلى 600 درجة مئوية،ودرجة حرارة الاستخدام الطويل الأمد يمكن أن تصل إلى 500 درجة مئويةيتم تجهيز ما مجموعه 12 قناة لجمع درجة الحرارة، من بينها قناة درجة الحرارة التدفئة للسيطرة على الحلقة المغلقة من منطقة درجة الحرارة،وهناك 5 نقاط لمراقبة درجة الحرارةالصفائح الحرارية المتبقية لديها نقطتين لمراقبة درجة الحرارة ، ويتم ترتيب السطح البارد مع نقاط قياس درجة الحرارة الخمس.
2.2 نظام الضغط
ويتكون أساسا من الضغط في الأسطوانة، ويتم تحقيق قيمة الضغط المطلوبة من خلال ضبط دقيق لضغط الهواء،ويتم عرض الحالة الحالية في الوقت الحقيقي في نظام التحكم.
2.3 نظام التبريد
وهي تتكون أساسا من مبردات المياه والثيرموبار. يبرد مبرد المياه الجزء الساخن من المعدات ، ويقرر ثيرموبار درجة حرارة السطح السفلي. بعد الاختبار ، يتم تحديد درجة حرارة المياه.عندما تكون درجة حرارة سطح القاع > 50 درجة مئوية، فإنه يطلب "بدء تبريد المياه" وتبريد بسرعة لوحة الساخنة.
واجهة التحكم 2
2.4 مبدأ العمل
2.4.1 يتكون المعدات من لوحة قياس درجة حرارة العينة، لوحة تدفئة درجة حرارة ثابتة، ونظام الضغط.تم تجهيز لوحة قياس درجة حرارة العينة الخلفية بخمسة أجهزة استشعار درجة الحرارة، والتي تقيس درجة حرارة سطح العينة الخلفي في الوقت الحقيقي. توفر لوحة التدفئة ذات درجة حرارة ثابتة مصدر حراري مستقر عالي درجة الحرارة،ويقدم نظام الضغط ضغطا مستقرا للعينة لضمان موثوقية الاختبار.
2.4.2 يكون للمعدات وظيفتان: قياس الموصلات الحرارية وقياس خسارة الحرارة. أولاً يتم اختبار الموصلات الحرارية، ثم يتم اختبار خسارة الحرارة.كلاهما تم الانتهاء منه في نفس محطة العمل.
2.4.3 حساب خسائر الحرارة:
حساب خسارة الحرارة وفقًا للمعيار GB 50264-2013 ، الفقرة 5.4.

يعتمد النظام على مبدأ توصيل الحرارة المستقر. يتم إضافة مصدر حرارة مستقر إلى جانب واحد من العينة لتشكيل درجة حرارة السطح الساخن.يتم ضغط سطح العينة من خلال نظام ضغط الأسطوانةتحت درجة الحرارة والضغط المحددة، يتم نقل الحرارة من السطح الساخن إلى السطح البارد.يتم قياس درجات الحرارة في نقاط الاختبار المختلفة على الأسطح الباردة والساخنة وتسجيلها بواسطة ثيرموبول لوحة البرد، ويستخدم الكمبيوتر لتحقيق الكشف التلقائي، وتوليد تقرير التجربة.
المخطط المخطط لموقع مصدر الحرارة المستقر والعينة والصفيحة الباردة كما يلي:

مخطط لوضع عينة المعدات
يستخدم نظام التحكم في درجة الحرارة طريقة سلك التدفئة متعددة المناطق للتدفئة ، مما يضمن درجة حرارة موحدة على لوحة التدفئة واستقرار تسخين جيد ، مع دقة عالية في التحكم في درجة الحرارة.الصفيحة التدفئة مصنوعة من مواد معدنية سبائك مقاومة لدرجات الحرارة العالية، مع توصيل حراري جيد ، معدل توسع حراري منخفض ، وقوة ضغط عالية في درجات الحرارة العالية ، وتلبية متطلبات المعدات لاستخدامها لفترة طويلة في 500 درجة مئوية.
يستخدم نظام الضغط أسطوانة لدفع الصفحة الباردة للضغط. يستخدم الأسطوانة صمام تحكم استقرار الضغط الخدمي للتحكم في الضغط،يخرج ضغط ثابت، وفي الوقت نفسه ضبط الضغط بمرونة من خلال ربيع، وبالتالي تحقيق الغرض من التحكم في دقة الضغط.
يتم التحكم في النظام بواسطة جهاز كمبيوتر ، ويمكن بدء الاختبار بنقرة واحدة. بعد الاختبار ، يتم إخراج تقرير تلقائي. مستوى الأتمتة مرتفع ؛في تركيبة مع برنامج القياس والتحكم المخصص، تقدم الاختبار مرتفع، والعمل مستقر، وكفاءة الاختبار مرتفعة.
II. تشغيل النظام
3.1 قم بتوصيل مصدر طاقة النظام
(1) افتح مفتاح الطاقة الرئيسي على المعدات ومفتاح الطاقة في آلة التبريد
(2) افتح مفتاح طاقة الكمبيوتر وانتظر حتى يبدأ التحقق الذاتي.
(3) انقر مرتين على رمز برنامج قياس فقدان الحرارة على سطح المكتب للدخول إلى واجهة تشغيل النظام.
3.2 إعداد المعلمات
أدخل درجة حرارة التسخين المستهدفة، وقيمة ضغط الضغط المستهدفة، ووقت الاختبار، وما إلى ذلك في عمود الإعداد، وانقر على زر الكتابة.
3.3 بدء الاختبار
اضغط على زر البدء لإضافة، والإشارة إلى ما إذا كان لاختبار الموصلات الحرارية المواد أولا. انقر على نعم لبدء اختبار الموصلات الحرارية المواد، ثم اختبار كمية فقدان الحرارة المواد.إذا لم يكن، مباشرة بدء التسخين لاختبار كمية فقدان الحرارة المواد، وانتظار ارتفاع درجة الحرارة إلى درجة الحرارة المستهدفة والاستقرار، والبدء في جمع البيانات وحساب كمية فقدان الحرارة،فقط انتظروا نتائج الاختبار;
3.4 بدء الاختبار
انقر على زر الاختبار لبدء الاختبار. يضغط النظام تلقائيًا ويبدأ الاختبار. لا يلزم أي تدخل بشري في الوسط. فقط انتظر الانتهاء من الاختبار.
3.5 تقرير النتيجة بعد الاختبار
بعد الانتهاء من الاختبار، يتم إخراج تقرير ملف Excel تلقائيًا.
يتضمن المحتوى منحنيات درجة الحرارة والبيانات التي تم جمعها على فترة ثانية واحدة، والقدرة الحرارية للمواد، ومنحنى قيمة الضغط المطبق للمواد والبيانات، ومعدل فقدان الحرارة النهائي للمواد.
3.6 إكمال الاختبار
إكمال الاختبار، قم بتشغيل نظام التبريد، وانتظر أن تنخفض درجة حرارة لوحة التدفئة إلى درجة حرارة الغرفة، أغلق البرنامج، ثم أطفئ الطاقة.
المعلمات التقنية الرئيسية:
1الحجم الإجمالي تقريبًا: الطول 800 * العرض 850 * الارتفاع 1200 (ملم) (باستثناء حجم المبرد المائي)
2الوزن الإجمالي حوالي 160 كجم
3الجهد الاسمي: AC 220V
4الطاقة الإجمالية: ≤ 5.0 كيلوواط
5طاقة التدفئة ≤ 4.5 كيلوواط
6يتم تحقيق التسخين من خلال التحكم في درجة الحرارة الثابتة متعددة النقاط لضمان توحيد درجة حرارة لوحة التسخين.
7مبرد الماء:
يستخدم ضاغطات مستوردة من فرنسا، مع عمر خدمة طويل وتشغيل مستقر. جهاز التحكم في درجة الحرارة يستخدم Omron، مع التحكم الدقيق في درجة الحرارة.يستخدم الحرارة PT100 أجهزة استشعار درجة الحرارة عالية الدقةمع دقة ± 0.15 °C وتوحيد درجة حرارة 0.2 °C. الطاقة الإجمالية: 1.8KW
8لوحة التسخين: يتم تصنيع لوحة التسخين من النحاس ، ويتم تحقيق التسخين من خلال التحكم في درجة الحرارة الثابتة متعددة النقاط لضمان توحيد درجة حرارة لوحة التسخين.وحدة درجة الحرارة داخل 0.5 درجة مئوية؛ درجة حرارة التسخين القصوى: 600 درجة مئوية
9أسرع سرعة تسخين: 20 درجة مئوية/دقيقة
10دقة التحكم في درجة الحرارة: ≤ 0.5%FS (في نطاق 300 * 300mm من مركز لوحة التدفئة)
11مستشعر درجة حرارة لوحة التدفئة: يستخدم مستشعر درجة حرارة دقيق PT100 المستورد ، بدقة ± 0.15 °C
12- مراقب درجة حرارة لوحة التدفئة: يستخدم مراقب درجة حرارة عالي الدقة من يو الكهربائية، مع دقة التحكم العالية والإنتاج المستقر
13مستشعر القوة: يستخدم مستشعر ضغط من نوع عجلة مانتون الياباني أربعة عشر قياس السماكة: يستخدم أداة قياس المسافة عالية الدقة من Keyence laser ، مع نطاق قياس من 0 - 80mm.دقة الاختبار: ±0.05mm
15حجم العينة: 300*300ملم كحد أقصى
16حجم الصفيحة الساخنة: 370 * 370mm ؛ الصفيحة الباردة: 300 * 300mm (2 قطع ، سهلة الاستبدال)
17ضغط الحمل القصوى: 5000N
18ضغط الحمل القصوى: 1MPa (مجهزة بمضغوط واحد 300w)
19يستخدم الكمبيوتر جهاز تحكم صناعي تايواني من روكويل، مع وحدة المعالجة المركزية i5 الجيل العاشر، ذاكرة 8GB، محرك أقراص الحالة الصلبة 256GB، وشاشة سامسونج 23 بوصة.
