آلة اختبار مقاومة القوس

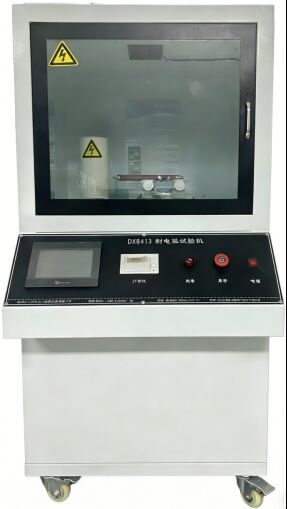

آلة اختبار مقاومة القوس DX8413

تنطبق بشكل رئيسي على:

GB/T1411-2002 اختبار مقاومة التفريغات القوسية للجهد العالي والتيار المنخفض للمواد العازلة الصلبة الجافة.

الامتثال للمعايير: تم تصميم هذا الجهاز وتصنيعه وفقًا لمعايير GB1411 ، IPC650 ، IEC 61621 ، ASTMD495 ، ويتوافق مع طرق الاختبار مثل JEC 149 و UL 746A.

مقدمة موجزة لمبدأ الاختبار:

في ظل ظروف الاختبار المحددة (باستخدام أقطاب كهربائية محددة وبرنامج لزيادة الجهد / التيار)يتم تطبيق جهد عالي على سطح المادة لتحفيز تفريغ قوس متقطع أو مستمر. The high temperature and chemical corrosion generated by the arc gradually cause the material surface to carbonize and form conductive paths (tracking) until eventual failure (breakdown or sustained burning)يُسجّل الجهاز الوقت المنقضي (بثواني) من بداية الاختبار حتى فشل المادة.يشار إلى هذا الوقت باسم وقت مقاومة القوس للمادة ويعمل كمؤشر أساسي لتقييم أدائه.

نطاق التطبيق:

تقييم أداء مقاومة القوس للمواد العازلة الكهربائية مثل البلاستيك والغراء والطلاء العازل المستخدم في الصناعات مثل المحركات والأجهزةو الأجهزة المنزلية هو قابل للتطبيق أساسا لاختبار أداء مقاومة القوس من مواد العزل الصلبة مثل البلاستيك، الأفلام، الراتنجات، الميكا، السيراميك، الزجاج، الزيت العازل، الطلاء العازل، الورق المقوى، والوسائط الأخرى.

الميزات: تستخدم آلة اختبار مقاومة القوس التحكم بالحاسوب ، ويمكن مراقبة منحنى الاختبار عبر الإنترنت أثناء عملية الاختبار. تخزين ظروف الاختبار وبيانات نتائج الاختبار تلقائيًا ،ويمكنها الوصول، عرض، وطباعة لهم

مبدأ التجربة: يستخدم لاختبار مقاومة قوس مواد العزل الصلبة. سيتم تعريض المادة التي سيتم اختبارها لجهد عال،زيادة تدريجية في البيئة الحالية الصغيرة حتى يتشكل قناة موصلة مستقرة على سطح المادةهذا الوقت هو وقت مقاومة القوس للمادة.

المتطلبات التقنية الرئيسية:

1-جهد الدخول: 220 فولت

2الجهد الخارجي: AC 0-20 KV

3الطاقة الكهربائية: 1.5 KVA

4طريقة الاختبار: قوس متقطع، قوس مستمر

5تيار الاختبار: 10MA-20MA-30MA-40MA اختياري

6خطأ التحكم في فولتاج الاختبار: ≤ 1%

7خطأ وقت القوس على/خارج:<5ms

8. فولتاج الاختبار قابل للتعديل باستمرار: 0-20 كيلو فولت

9دقة التحكم بالتيار: ± 10%

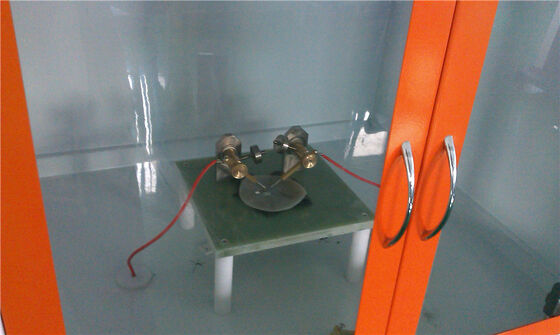

10المواصفات الكهربائية: بطاقات الفولاذ المقاوم للصدأ الكهرباء 25.4mm * 12.7mm * 0.15mm

الكهرباء الصلبة التنغستنية 56mm * 7mm * 30mm

زاوية تكوين الإلكترود 110 درجة

الزاوية بين القطب الكهربائي والطائرة الأفقية هي 35 درجة

وزن الكهرباء: 50G

11إجراءات الأمان:

(1) حماية من الإفراط

(2) حماية من التيار الزائد

(3) حماية الدوائر القصيرة

(4) حماية فتح الباب الأمني

(5) حماية البرمجيات من سوء التشغيل

12الأبعاد الخارجية: 800 طول × عرض 700 × 1350mm ارتفاع

التكوين الرئيسي:

مضيف الاختبار: وحدة واحدة

مولد عالي الجهد 20000 فولت: وحدة واحدة

جهاز تنظيم الجهد الآلي بالكامل في الحاسوب الصغير: مجموعة واحدة ((وضع الموانئ المتسلسلة)

جهاز نقل من نوع عزل الجهد و الجهد الحالي: مجموعة واحدة

أقطاب الاختبار: مجموعتين

عصا الإفراج الحالية: واحد (نوع الراتنج)

برمجيات قياس ومراقبة الكمبيوتر المقاومة للقوس: مجموعة واحدة

أجهزة الحاسوب: مجموعة واحدة

طابعة رصاصة ملونة ذات علامة: مجموعة واحدة

ألبومات البرامج: مجموعة واحدة

دليل مستخدم المنتج:نسخة واحدة

شهادة التحقق المتري:نسخة واحدة

شهادة الامتثال: نسخة واحدة

أداة عشوائية: مجموعة واحدة
