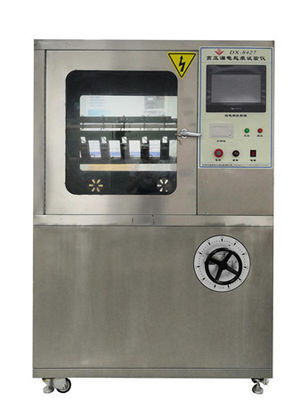

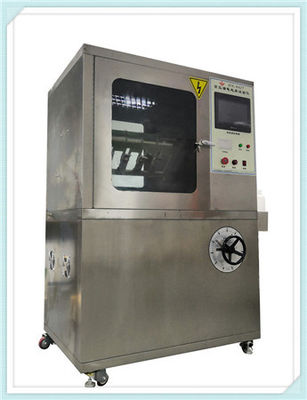

آلة اختبار التتبع والتآكل ذات الجهد العالي IEC60587 مع عينات المستوى المائل

آلة اختبار التتبع والتآكل ذات الجهد العالي

1،Sنطاق التطبيق:

مناسبة بشكل أساسي لاختبار مقاومة المنتجات الكهربائية والإلكترونية والأجهزة المنزلية وموادها للتتبع والتآكل الكهربائي، ومحاكاة استخدام الملوثات السائلة وعينات الأسطح المائلة بتردد الطاقة (48 هرتز -62 هرتز). قم بتقييم مستوى مقاومة مواد العزل الكهربائي المستخدمة في ظل ظروف بيئية قاسية من خلال قياس مقاومة الكهرباء والتآكل. في ظل تأثير الرطوبة والشوائب في المنتجات الكهربائية، قد يحدث تسرب للعزل بين الأجزاء المشحونة ذات الأقطاب المختلفة أو بين الأجزاء المشحونة والمعادن المؤرضة. يمكن أن يتسبب القوس الناتج في الانهيار أو الدائرة القصيرة أو تآكل المواد بسبب التفريغ، بل وقد يؤدي إلى نشوب حريق. هذا المختبر هو اختبار مدمر يحاكي الوضع أعلاه على مواد العزل، ويستخدم لقياس وتقييم المقاومة النسبية للتسرب ووضع العلامات على العوازل تحت تأثير مجال كهربائي وشوائب تحتوي على الماء بجهد محدد. إنه مناسب لمواد العزل الكهربائي الصلبة ومنتجاتها في المنتجات الكهربائية والإلكترونية والأجهزة المنزلية، مثل مقابس المرحلات وأغطية مفاتيح التحويل والموصلات، إلخ.

2، متوافق مع المعايير:

وفقًا لمتطلبات IEC60587-2022، ASTMD2303.

3. المعايير الفنية:

القطب الكهربائي: سمك 0.5 مم المادة: الفولاذ المقاوم للصدأ؛

المسافة بين الأقطاب الكهربائية العلوية والسفلية: 50.0 مم ± 0.1؛

جهد الاختبار: 100 فولت -6000 فولت قابل للتعديل بدون خطوات؛

منظم الجهد: الإخراج: قابل للتعديل من 0～250 فولت، بسعة 5 كيلو فولت أمبير؛

عندما يكون تيار الدائرة 60 مللي أمبير، قم بقطع خرج الجهد؛

وقت الاختبار: 6 ساعات؛

دقة التنقيط: 0.5٪؛

استقرار الجهد: ± 1٪؛

منظم جهد عالي الدقة: خرج AC220V. الطاقة 6000 واط. الدقة ± 1٪؛

محول الاختبار: السعة 5 كيلو فولت أمبير. أقصى جهد خرج AC6000V (أو DC6000V اختياري)؛

كشف التتبع: وفقًا للمعيار GB/T6553-2003/4.1.2، قم بتطبيق جهد (2.5 كيلو فولت، 3 5 كيلو فولت و 4.5 كيلو فولت)، وقم بتقطير السائل الملوث بمعدل تدفق معين. إذا كان التيار أقل من 60 مللي أمبير لمدة 6 ساعات دون تدفق، فإنه يعتبر ناجحًا؛

جهاز التنقيط: باستخدام مضخة تمعجية دقيقة من Ralph، مع نطاق تدفق يبلغ 0.00185-20 ملليلتر في الدقيقة، وسرعة عمل تبلغ 0.1-50 دورة في الدقيقة، وخطأ دقة التدفق أقل من 0.5٪؛

جهد الخرج: AC/DC (قابل للتبديل)

الحالة: مصنوعة من الفولاذ المقاوم للصدأ SUS304 (سطح مصقول)؛

خزان مياه الصرف الصحي مصنوع من الفولاذ المقاوم للصدأ 316 ومجهز بجهاز إغلاق.

الحجم 0.56 متر مكعب، حجم الاستوديو: 900L * 650W * 950H (مم)؛

أبعاد الجهاز: 1200L * 750W * 1800H (مم)، الطول 750 * العرض 1180 * الارتفاع 1760 مم، صندوق خشبي 890 * 1320 * 1900

الوزن: حوالي 200 كجم

جهاز التحكم: اعتماد Siemens PLC + شاشة تعمل باللمس من Taiwan Weinview، تحكم دقيق، عملية بسيطة، تصميم إنساني بالكامل، توليد تقرير تلقائي بعد الاختبار، ويمكن للطابعة الحرارية الموجودة على اللوحة طباعة نتائج الاختبار في الوقت المناسب؛

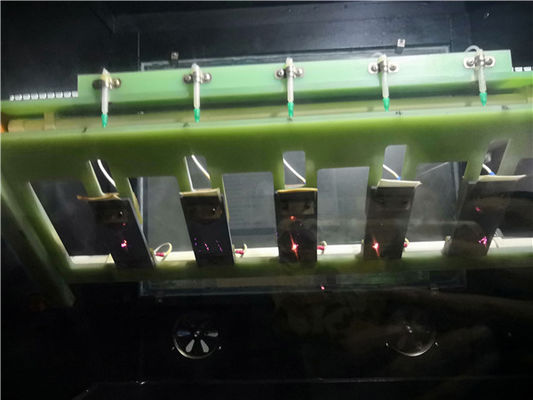

عدد مجموعات الاختبار: خمس مجموعات (أثناء الاختبار، تتحكم مضخة واحدة في مجموعة واحدة من القطرات، ولا تؤثر عملية الاختبار على بعضها البعض، وهو أمر غير شائع في السوق حيث تتحكم مضخة واحدة في خمس مجموعات) (يمكن اختبارها بشكل منفصل أو معًا)
