جهاز اختبار احتراق حزمة الأسلاك والكابلات، آلة اختبار الأسلاك والكابلات المجمعة المثبتة رأسيًا

جهاز اختبار احتراق حزم الأسلاك والكابلات DX8349

نطاق التطبيق:

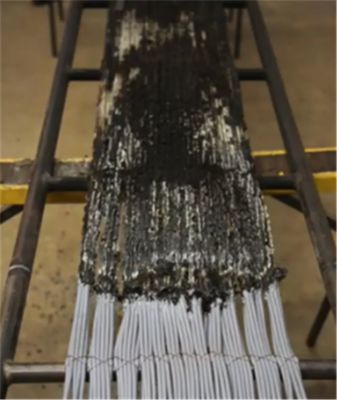

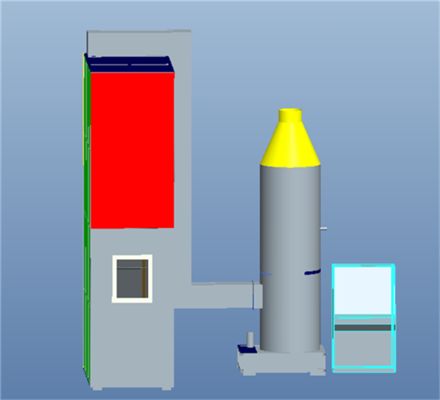

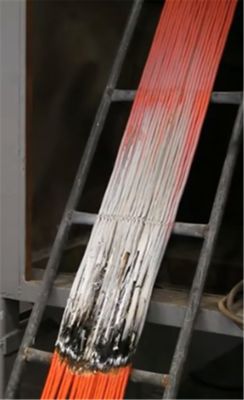

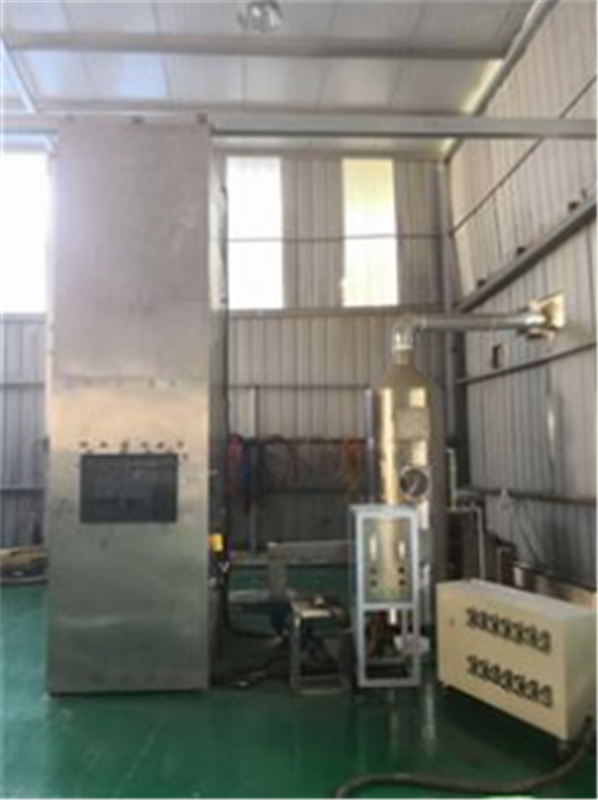

يستخدم لتقييم قدرة حزم الأسلاك والكابلات أو الكابلات الضوئية المثبتة عموديًا على تثبيط الانتشار الرأسي للهب في ظل ظروف محددة، وتتطلب عملية الاستخدام التعاون مع أبراج إزالة دخان الغبار. تتكون الآلة بأكملها من عدة أجزاء، مثل غرفة الاختبار، ومصدر الهواء، وسلم فولاذي، ونظام تنقية الانبعاثات، ومصدر اشتعال.

يتوافق مع المعيار:

وفقًا لـ IEC60332-3-10-2018 "اختبار احتراق الكابلات والكابلات الضوئية في ظروف اللهب الجزء 31: جهاز اختبار انتشار اللهب الرأسي لحزم الأسلاك والكابلات المثبتة عموديًا" يمكن أن يلبي متطلبات IEC60332-3-21:2000 اختبار اللهب للكابلات والكابلات الضوئية في ظروف اللهب الجزء 32: اختبار انتشار اللهب الرأسي لحزم الأسلاك والكابلات المثبتة عموديًا - الفئة A"، IEC60332-3-22:2000 "اختبار احتراق اللهب للكابلات والكابلات الضوئية في ظروف اللهب الجزء 33: اختبار انتشار اللهب الرأسي لحزم الأسلاك والكابلات المثبتة عموديًا - الفئة A"، IEC60332-3-24:2000 اختبار اللهب للكابلات والكابلات الضوئية في ظروف اللهب الجزء 35: اختبار انتشار اللهب الرأسي لحزم الأسلاك والكابلات المثبتة عموديًا - الفئة C"، IEC60332-3-25:2000 "اختبار اللهب للكابلات والكابلات الضوئية في ظروف اللهب الجزء 36: اختبار انتشار اللهب لحزم الأسلاك والكابلات المثبتة عموديًا - الفئة D".المعلمات الفنية:غرفة الاختبار: يجب أن يكون الجهاز التجريبي غرفة قائمة بذاتها بعرض (1000 ± 100) مم، وعمق (2000 ± 100) مم، وارتفاع (4000 ± 100) مم. يجب أن يكون الجدار الخلفي والجوانب الجانبية لغرفة الاختبار مصنوعة من لوح فولاذي مقاوم للصدأ USU304 بسماكة 1.5 مم، وعزل حراري بمعامل انتقال حرارة يبلغ حوالي 0.7 واط؟م-2؟ ك-1، وألياف معدنية عازلة بسماكة 65 مم في المنتصف، ولوح فولاذي مقاوم للصدأ USU304 بسماكة 1.5 مم من الخارج.2. مصدر الهواء:مدخل الهواء مزود بمقياس سرعة رياح رقمي، ومعدل تدفق الغاز للهواء هو (5000 ± 500) لتر/دقيقة.بعد اكتمال الاختبار: إذا استمر العينة في الاحتراق لمدة ساعة بعد إيقاف النار، يوجد إنذار وجهاز لإيقاف الاحتراق بالقوة عن طريق المطر.3. نوع السلم الفولاذي: سلم فولاذي قياسي بعرض (500 ± 5) مم، سلم فولاذي بعرض (800 ± 10) مم مصنوع من فولاذ دائري مقاوم للصدأ USU304.

6. 2 جهاز حرق بروبان قياسي.

الجزء العلوي من غرفة الاختبار مزود بمقياس سرعة رياح رقمي لضمان أن معدل تدفق الرياح أقل من 8 م/ث، ولن يؤثر ذلك على تدفق الهواء في غرفة الاختبار.

جهاز تجميع وغسل الدخان: فولاذ مقاوم للصدأ SUS304، قطر 800 مم، ارتفاع 3500 مم.

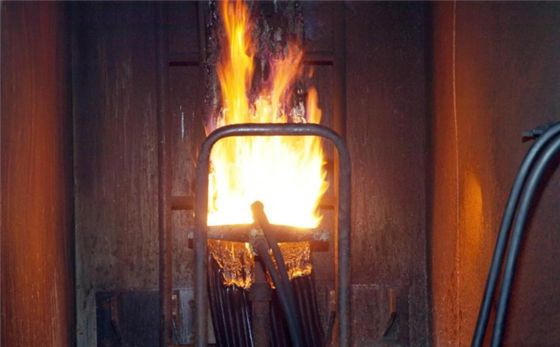

مصدر الاشتعال

1. النوع: يجب أن يشمل مصدر الاشتعال شعلة غاز بروبان واحدة أو اثنتين مع مقاييس تدفقها ومزجها من نوع فنتوري. يجب أن يكون سطح اللهب مثقوبًا بـ 242 لوحة معدنية مسطحة بقطر 1.32 مم، والمسافة المركزية لهذه الثقوب هي 3.2 مم، وهي متداخلة في ثلاثة صفوف، كل صف 81، 80 و 81، موزعة في نطاق حجم اسمي 257 × 4.5 مم. بالإضافة إلى ذلك، يتم قطع صف من الثقوب الصغيرة على كل جانب من جوانب الشعلة، ويمكن لهذه الثقوب التجريبية الحفاظ على استقرار اللهب. يجب أن تكون كل شعلة مزودة بجهاز دقيق للتحكم في معدل تدفق البروبان والهواء. يمكن استخدام مقاييس التدفق الدوارة أو مقاييس التدفق الكتلي.

2. يجب وضع الشعلة عند مصدر الاشتعال أفقيًا، على بعد (75 ± 5) مم من السطح الأمامي لعينة الكابل، وعلى بعد (600 ± 5) مم من قاع غرفة الاختبار، ومتماثل مع محور السلم الفولاذي. يجب أن يكون نقطة الاشتعال للشعلة في المركز بين الدرجتين من السلم الفولاذي وعلى بعد 500 مم على الأقل من الطرف السفلي للعينة.

المعلمات الفنية:

1. حجم صندوق الاختبار هو 1000 (عرض) × 2000 (عمق) × 4000 (ارتفاع) مم، والوسط مملوء بمادة صوف معدني.

2. قاع الصندوق يبعد 150 مم عن الجدار الأمامي، وهناك مساحة لمدخل الهواء بعرض 800 (عرض) × 400 (عمق) مم.

3. مساحة العادم العلوية هي 300 (عرض) × 1000 (عمق) مم.

4. حجم السلم الفولاذي العريض المصنوع من الفولاذ المقاوم للصدأ 500 (عرض) × 3500 (ارتفاع)، قطعة واحدة.

5. حجم السلم الفولاذي القياسي 800 (عرض) × 3500 (ارتفاع)، قطعة واحدة.

6. 2 جهاز حرق بروبان قياسي.

7. 2 جهاز خلط غاز فنتوري.

8. يمكن لجهاز مقياس الضغط وصمام تخفيض الضغط ضبط ضغط البروبان والهواء إلى 0.1 ميجا باسكال.

9. يضبط مقياس التدفق الدوار معدل تدفق الغاز.

10. يوفر الصندوق سلالم فولاذية ودرابزين، مما يسهل على المستخدمين الكشف في الأعلى.

11. مزود بصمام كروي لإغلاق مصدر الهواء يدويًا.

12. ضبط وقت اختبار الاحتراق تلقائيًا، وقطع مصدر الغاز تلقائيًا في ذلك الوقت.

13. يمكن للمزدوج الحراري الموجود على الجدار الداخلي للصندوق عرض درجة الحرارة الداخلية للصندوق.

14. أبعاد صندوق الاحتراق: 1120 (عرض) × 2195 (عمق) × 5077 (ارتفاع) مم.

15. أبعاد صندوق التحكم: 1280 (عرض) × 770 (عمق) × 1200 (ارتفاع) مم.

16. مصدر الطاقة: تيار متردد 220 فولت، 50/60 هرتز، 2 أمبير.

17. مصدر الهواء: بروبان، هواء (يوفره العميل).

برج إزالة دخان الغبار:

يستخدم بشكل أساسي لتوليد غازات العادم في العملية التجريبية، والغازات المنبعثة بعد معالجتها بواسطة برج إزالة دخان الغبار تلبي متطلبات حماية البيئة.

المادة: الجسم بالكامل للمنظف مصنوع من مادة PP، ولا توجد مكونات معدنية في النظام، وله مقاومة عالية جدًا للأحماض والقلويات والتآكل.

طبقة السائل المتداول: يمكن ملؤها بماء الصنبور، ويمكن أيضًا ملؤها بسائل غسيل، وتأثير سائل الغسيل أفضل، وذلك لمنع النفايات من التآكل في قاع برج الغسيل.

طبقة الهواء: الغازات المنبعثة في عملية الإنتاج أو العملية التجريبية التي تحتاج إلى معالجة، وطبقة الهواء متصلة بمدخل الهواء للسماح للنفايات بالدخول إلى طبقة الهواء.

طبقة التعبئة: مادة التعبئة للمنظف مصنوعة من كرات متوسطة الثقب على شكل قنفذ البحر من مادة PP، وهي على شكل TELLERTT متعدد الأسنان، وهناك نافذة على سطح طبقة التعبئة، مما يسهل تنظيف الكرات في طبقة التعبئة. الوظيفة الرئيسية لطبقة التعبئة هي تشتيت غازات العادم في طبقة الهواء وجعلها نفايات متفرقة، بحيث يمكن تنظيف غازات العادم بالكامل في طبقة الرش المائي.

طبقة الرش المائي: رأس الرش في طبقة الرش المائي يعتمد رأس رش دوار PP بزاوية 120 درجة لا يسد، ويغطي 95٪ من المساحة، وطبقة الرش المائي بها نافذة مستقلة لتسهيل فحص حالة عمل رأس الرش.

طبقة مضادة للضباب: يمكنها تصفية الشوائب في الهواء بفعالية، وفي نفس الوقت، يمكنها أيضًا منع بلورات الضباب المائي في غازات العادم من تآكل الجدار الداخلي للمنظف.

مضخة التدوير: تجعل المضخة المتداولة السائل في طبقة السائل المتداول يدور عبر رأس الرش لتوفير المياه.

الأبعاد: 1500 (عرض) × 1000 (عمق) × 3000 (ارتفاع) مم.

مصدر الطاقة: تيار متردد 380 فولت ثلاثي الطور، 50/60 هرتز، 10 أمبير.
