نظرة عامة:

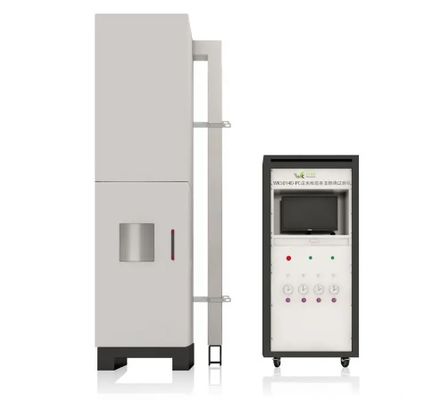

يستخدم هذا الجهاز السجائر المشتعلة ببطء ولهب أعواد الثقاب المحاكى كمصادر للاشتعال لإجراء اختبارات مقاومة الاشتعال على الأثاث المنجد، حيث يحاكي أداء مقاومة الاشتعال للأثاث المنجد تحت تأثير لهب أعواد الثقاب ورؤوس السجائر المشتعلة في الاستخدام الفعلي، وذلك لتحديد مدى مقاومته للاشتعال. يتميز صندوق الاختبار بعزل حراري، حيث صُنعت الطبقة الخارجية من الفولاذ المقاوم للصدأ مع إضافة مواد عازلة للطبقتين الوسطى والداخلية، مما يمنحه مظهراً أنيقاً وتصميماً متيناً.

نظام التحكم:

1. يمكن ضبط نظام التحكم بالكمبيوتر وتسجيل البيانات من خلاله، بما في ذلك وقت الاختبار، وعدد الاختبارات، ووقت تأخير الاشتعال. ويتميز بذكاء عالٍ وقوائم تشغيل إرشادية بسيطة وبديهية، مما يجعل نتائج الاختبار أكثر دقة.

2. خاصية الإشعال التلقائي (عن طريق الإشعال الإلكتروني عالي الجهد).

3. يعتمد النظام على تقنية PLC واستخدام أجهزة موثوقة لضمان عمل النظام بكفاءة وسرعة عالية وتطور تقني. تعتمد عملية الاختبار على طريقة التحكم الآلي الكامل PLC+PID المستوردة، والتي تعد حالياً الطريقة الأكثر تقدماً وأماناً وموثوقية وملاءمة. يحقق النظام التحكم التلقائي في الفحص وإتمام أعمال الفحص آلياً مع واجهة عرض سهلة الاستخدام تجعل عمليات الفحص أسرع وأكثر دقة. ويعتمد الكمبيوتر الرئيسي على تصميم برمجيات التكوين (Configuration Software)، التي يمكنها تلقائياً إنشاء منحنيات التحكم في درجة الحرارة وإخراج التقارير، بالإضافة إلى جمع البيانات وطباعة نتائج الاختبار.

4. الكمبيوتر: جهاز كمبيوتر واحد، طابعة واحدة، مجموعة برمجيات واحدة، مع ترقية مجانية مدى الحياة.

5. مقياس تدفق غاز البيوتان: 0-100 مل/دقيقة

6. مقياس ضغط على شكل حرف U: 0~3 كيلو باسكال

7. المؤقت: النطاق 0~99.99 ساعة

8. مقياس ضغط الغاز: 0~0.1 ميجاباسكال، بدقة 0.01 ميجاباسكال

9. مصدر إمداد الغاز: غاز بيوتان بنقاء يتجاوز 95% (يوفره المستخدم)

10. أبعاد صندوق التحكم: العرض 880 مم × العمق 600 مم × الارتفاع 1550 مم

نطاق التطبيق:

مصدر اشتعال بلهب محاكى لأعواد الثقاب لتقييم خصائص مقاومة الاشتعال للأثاث المنجد. مناسب أساساً لاختبار وتقييم خصائص مقاومة الاشتعال للمراتب المنزلية، والحشوات المنجدة للأثاث، والأرائك وغيرها من قطع الأثاث المنجد.

المطابقة للمواصفات القياسية:

يتوافق مع متطلبات المعيار GB17927.1-2011 "تقييم خصائص مقاومة الاشتعال لمراتب وأرائك الأثاث المنجد - الجزء 1: السجائر المشتعلة ببطء والجزء 2: لهب عود الثقاب المحاكى" ومعايير الاختبار ISO 8191-1~2:1988.

معايير الأداء:

لهب عود الثقاب المحاكى:

1. نظام مصدر الاشتعال: أنبوب احتراق واحد من الفولاذ المقاوم للصدأ بقطر خارجي يبلغ (8 ± 0.1 مم) وقطر داخلي يبلغ (6.5 ± 0.1 مم) وطول يبلغ (200 ± 5 مم)؛

2. خرطوم مرن: بطول (2.5-3 مم) وقطر داخلي يبلغ (7 ± 1 مم)، ويجب توصيله بأنبوب احتراق من الفولاذ المقاوم للصدأ؛

3. نظام التحكم في التدفق: يشمل مقياس تدفق، وصمام ضبط دقيق، وصمام تشغيل/إيقاف، وصمام تنظيم الضغط؛

4. لمعدل تدفق يبلغ (45 ± 2) مل/دقيقة، يبلغ ضغط الخرج الاسمي الذي يوفره النظام 2.8 كيلو باسكال؛

5. نطاق التوقيت: 0-999 ثانية، يمكنه عرض وتسجيل وقت الاحتراق المستمر أو البطيء، ووقت تشقق النسيج، ووقت انطفاء العينة، على التوالي،

6. مسافة اختبار جهاز الإشعال قابلة للتعديل من 20 إلى 80، مع حركة وإخلاء تلقائي لآلية الاشتعال؛

7. نطاق قياس التدفق: 10-100 مل/دقيقة

السجائر المشتعلة ببطء:

مصدر اشتعال السيجارة:

1. السجائر هي سجائر أسطوانية بمرشح أو بدونه مع غلاف الواجهة، وتفي بالمتطلبات التالية:

الطول: 60 ± 5 مم؛ القطر: 8 ± 0.5 مم؛ الكتلة لكل وحدة طول: (0.6 ± 0.1) جم/50 مم؛

2. وقت احتراق السيجارة: (12 ± 3) دقيقة/50 مم؛

3. يتم تجميع كل 10 سجائر من نفس النوع معاً، ويتم اختيار سيجارة واحدة عشوائياً. يُقاس وقت احتراق السيجارة في المختبر وفقاً للطريقة التالية: بعد المعالجة المسبقة وفقاً للبند 7.1، تُؤخذ سيجارة واحدة وتوضع علامة على بُعد 5 مم و55 مم من طرف إشعال السيجارة. تُدخل إبرة فولاذية رفيعة أفقياً في الطرف غير المشتعل للسيجارة، بحيث لا يتجاوز طول الجزء المدخل 11 مم. يُسجل الوقت الذي تستغرقه السيجارة للاحتراق بين العلامتين أثناء اختبار الاشتعال وفقاً للبند 8.2 عند طرف الإشعال؛

3. غرفة الاختبار: بطول 2.5 متر، وعرض 2.2 متر، وارتفاع 2.5 متر، شاملة قنوات التهوية. مصنوعة من الفولاذ المقاوم للصدأ؛

4. نافذة المراقبة: نافذة مراقبة واحدة من الزجاج المقسّى، محاطة بحواف من الفولاذ المقاوم للصدأ SUS304؛

5. تنظيم تدفق الغاز: ضبط تدفق غاز الاختبار على 45 ± 2 مل/دقيقة؛

6. التوقيت: 0-99.99 ساعة/دقيقة/ثانية يمكن ضبطه اختيارياً؛
