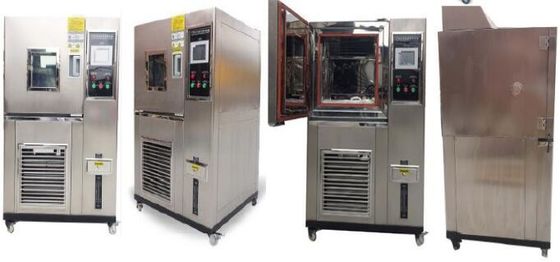

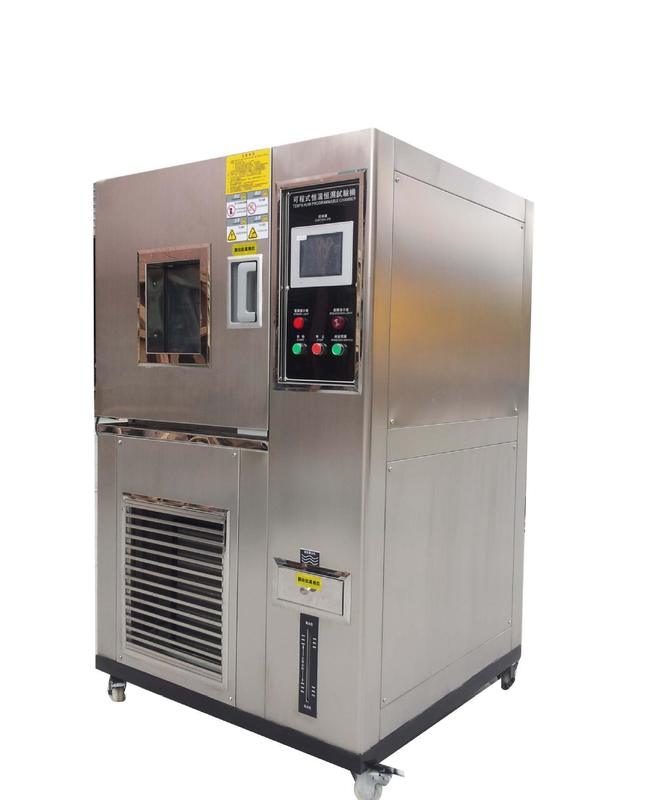

الجزء 1: لمحة عامة عن مكونات النظام واستخداماتها

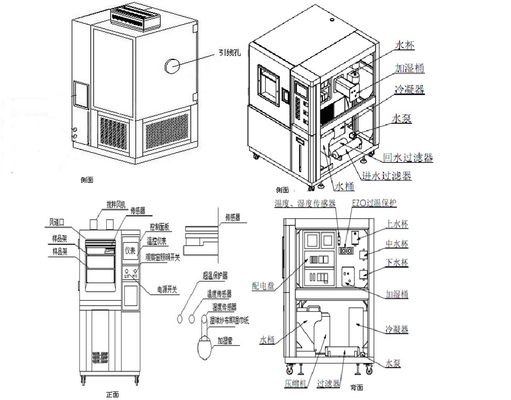

1يتكون النظام من المكونات التالية:

وظيفة غرفة الاختبار هي توفير بيئة اختبار مثل درجة حرارة عالية ومنخفضة ثابتة، درجة حرارة عالية ومنخفضة متناوبة.

يتكون من نظام التبريد، نظام التدفئة، نظام قناة الهواء، نظام التحكم، جهاز حماية سلامة النظام، الخ

2الغرض من غرفة الاختبار:

تستخدم غرفة اختبار نفوذ الرطوبة في الأقمشة لاختبار أداء المواد في بيئات مختلفة واختبار مقاومة الحرارة، مقاومة البرد،مقاومة الجفاف ومقاومة الرطوبة للمواد المختلفة، والذي مناسب لتحديد مرونة الرطوبة لمختلف الأقمشة، بما في ذلك الأقمشة المطلية المرونة للرطوبة.

(ب)الفن 2:The المؤشرات التقنية الرئيسية لغرفة الاختبار

1حجم غرفة العمل:500×500×600ملم

2الاختلاعات:970×1050×1750ملم

3نطاق الحرارة:-0°C ~+150°C(عندما لا يكون هناك عبء و هو في ثابتالدولة)

4تقلبات درجة الحرارة:≤±0.5°C(عندما لا يكون هناك عبء و هو في حالة ثابتة)

5.توحيد الحرارة:≤1°C(عندما لا يكون هناك عبء و هو في حالة ثابتة)

6معدل التبريد:من درجة حرارة الغرفة إلى 150°C، حوالي 45 دقيقة (20°C~100°C نطاق، لا حمولة، العملية بأكملها من التدفئة غير الخطية

7سرعة الرياح:1.7~2.5m/s

تم قياس المؤشرات المذكورة أعلاه في درجة حرارة البيئة≤25°C، الضغط الجوي، دون حمولة، دون حمولة الظروف، و 1/6 مساحة من الجدار الداخلي للصندوق

8.الطاقة:حوالي 4.5 كيلوواط

9.مجموعة سرعة تدفق الهواء:0.02~3m/s

10. بإمداداتنا:220V±10٪ فولت;50 هرتز

11مساحة قابلة للترطيب:3000ملم مربع (معيار ASTME96) 6 قطع

12قدرة الرطوبة:≥250 مل/ساعة

13نطاق الرطوبة:

20%~98% R.H(AT+25°C~+85°C)98٪ RH(لا يوجد مصدر حرارة أثناء اختبار الحرارة الرطبة)

14.خطأ الرطوبة:≤+2~-3.0%RH (رطوبة > 75%RH) (في الحالة الثابتة)

≤±50.0%RH (رطوبة)≤75%RH) (في حالة ثابتة)

الوحدة الرئيسية والملحقات وبرامج الاختبار:

شهادة المنتج 1ص

دليل استخدام المنتج 1 مجموعة

بطاقة الضمان 1 مجموعة

مقياس الحرارة 1

سلك الطاقة 1

شروط استخدام الجهاز:الرطوبة مع waتير:المياه النقية، المياه المقطرة، المياه غير المؤينة، المقاومة≥500.m

جأسلوب التشغيل:طريقة تبريد الهواء: درجة حرارة المحيط +5 ~ +28°(ج) هو الوسيلة المناسبة

الجهد:220 فولت متردد±10٪، 50 هرتز، ثلاثية المراحل أربعة الأسلاك + الأسلاك الأرضية

درجة حرارة البيئة:0~40°C

الرطوبة المحيطة: < 85% R.H

الضغط الجوي:86~106Kpa.

متطلبات الموقع: يجب وضع المعدات أفقيًا في غرفة اختبار جيدة التهوية ، مع مساحة كافية حولها للعمل والصيانة

الظروف المكانية:يجب أن تكون غرفة الاختبار على بعد 200 ملم على الأقل من الغرفة حول الغرفة ويجب أن تكون المعدات مفتوحة ومغلقة بشكل طبيعي

الظروف البيئية:لا توجد اهتزازات قوية، لا تداخلات قوية في الحقل الكهرومغناطيسي، لا يوجد تركيز مرتفع من الغبار والمواد المآكلة،عدم وجود أشعة شمسية مباشرة أو إشعاع مباشر آخر من مصادر الحرارة حول موقع المعدات

التكرار والخطأ:50±0.5 هرتز

الجهد والخطأ:220 فولت متردد±10٪ فولت

المفتاح الرئيسي :مساحة منفصلة مطلوبة

الجزء الثالث: تفاصيل المكونات الأساسية

لوحة التحكم

ميزات جهاز التحكم TEMI850

1شاشة لمسة ملونة

2حالتين للتحكم (قيمة ثابتة / برنامج)

3نوع جهاز الاستشعار: PT100

4وضع الخروج: خروج التحكم في PID؛ (4-20mA) خروج التناظرية.

(1-5 فولت) / ((0-10 فولت) يمكن اختيارها بشكل تعسفي ، 8 مدخل إشارة مفاتيح مساعد ؛ (التكوين الأساسي لـ 10 رلايات ، اختيارية 20 رلايات) خروج رلاي ON / OFF ؛

5نطاق قياس درجة الحرارة: -9000°(سي-200)00°ج، (اختياري -90.00°(سي 300)00°ج) خطأ±0.2°ج.

6نطاق قياس الرطوبة: 1.0٪ - 100٪ RH ، خطأ±1٪ RH

7نطاق القياس: يمكن تعيينها تعسفا، ويمكن تخصيص وظائف خاصة؛

8تحرير البرامج: يمكن برمجة 12 مجموعة من البرامج ، ويمكن برمجة كل مجموعة من البرامج تصل إلى 10 شرائح ، ويمكن تعيينها لتشغيل في الدورات ؛

9واجهة الاتصالات: (RS232/RS485، أطول مسافة اتصال هي 1.2km [الذي يمكن أن يصل إلى الألياف البصرية 30km]) ؛

10لغة الواجهة اللون الشاشة اللمسية نوع اللغة: الصينية/الإنجليزية

11دقة TFT: 800×480 لون 64K

عنصر تسخين من الفولاذ المقاوم للصدأ

مزايا أنابيب التدفئة الكهربائية ذات الأجنحة من الفولاذ المقاوم للصدأ:

بالمقارنة مع أنابيب التدفئة العادية ، فإن أنبوب التدفئة الأنبوبي ذو الزعانف له المزايا التالية ، حيث تزداد مساحة تبديد الحرارة في أنبوب التدفئة الأنبوبي ذو الزعانف بنسبة 2.5~ 4 مرات مقارنة مع أنبوب الضوء العادي، وزيادة الحمل السطحي بمقدار 2 ~ 3 أضعاف مقارنة مع أنبوب الضوء ،ويتم تقليل خسارة الحرارة من جهاز التدفئة الكهربائية المغسلة بسبب تقصير طول جهاز التدفئة الكهربائية المغسلةفي ظل نفس ظروف الطاقة مثل الأنابيب الفلورسنتية ، لديها مزايا التسخين السريع ، وكفاءة حرارية عالية وطول عمر الخدمة.يمكن أن تستوعب الطاقة الإجمالية من 2 ~ 3 مرات من سعة الأنبوب فائق الضوء، والذي يقلل كثيرا من حجم جهاز التدفئة ويحفظ تكلفة المستخدم

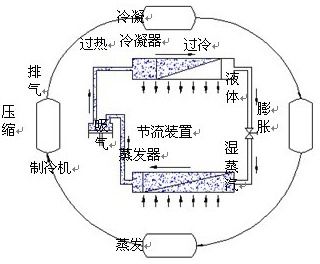

المبرد الصديق للبيئة

الخصائص الفيزيائية: (1) التركيب: R-125/143A/134A:

(2) نسبة كتلة كل عنصر: 44/52/4

(3) الوزن الجزيئي: 976:

(4) نقطة الغليان: 101.3kpa°(سي-46)2

(5) درجة حرارة حرجة°ج: 72.16

(6) الضغط الحرج: KPA 3728

(7) كثافة السائل المشبعة: 25°كيلوغرام/متر³1044

(8) الحرارة الخاصة: 25°CKj/(kg.k) 1.54

(9) إمكانية استنزاف طبقة الأوزون (ODP): 0

(10) الحرارة المميزة للغازات الإيزوبارية: (Cp) ، 30°C و 101.3kPa[KJ/(Kg·°C)] 0.21 (11) إمكانية التبخر عند نقطة الغليان: KJ/Kg 200.1

من فضلك استشرنا لمزيد من التفاصيل!
