ISO834-1 مكون المبنى القياسي للفرن الرأسي والأفقي لاختبارات النار EN13381

DX8364 اختبار مقاومة الحريق لمكونات البناء فرن رأسي وفرن أفقي (EN13381-8)

الفرن الأفقي:

نطاق التطبيق:إنه مناسب للمكونات الحاملة وغير الحاملة مثل الجدران والعوارض والأعمدة والأرضيات والأسقف والأسطح وغيرها من الهياكل، ويمكن استخدام الملحقات أو الهياكل الأخرى كمرجع. آلة الاختبار هذه مناسبة لاختبار جميع مكونات معايير GB/T9978.1~9 و ISO834-1~9.

الامتثال للمعايير:

 ISO834-1:1999 "اختبار مقاومة الحريق لمكونات البناء الجزء الأول: المتطلبات العامة"

المعلمات الرئيسية:

المختبر: 4.5 متر (طول) × 4.5 متر (عرض) × 3.5 متر (ارتفاع)، استخدام مواد عزل حراري عالية الحرارة في الداخل.

جهاز التحميل: يتم اعتماد التحميل الميكانيكي لتحريك الرافعة العلوية في المبنى. يمكن محاكاة التحميل المتجانس أو المركزي أو المحوري أو اللامركزي.

الإطار الداعم: متصل بقوس إسفيني على الإطار بأربعة بكرات.

الازدواجات الحرارية: بما في ذلك الازدواجات الحرارية للفرن، وازدواجيات الحرارة الخلفية، والازدواجات الحرارية المتنقلة، والازدواجات الحرارية الداخلية، والازدواجات الحرارية المحيطة موزعة في مناطق مختلفة.

مسبار قياس ضغط الفرن: مسبار قياس على شكل حرف T، دقة القياس ± 2 باسكال

مسبار قياس فجوة العينة: قطر 6 مم ± 0.1 مم قطر ±0.2 مم قطر

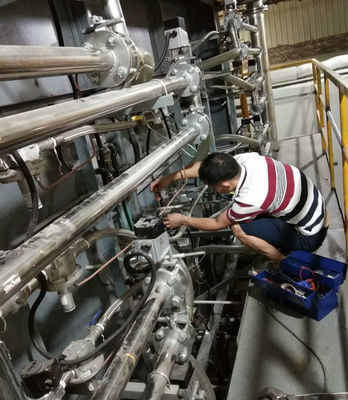

نظام الاحتراق: نظام توزيع الغاز (في حدود 10 أمتار)، قاذف اللهب (لا يقل عن 20) وصمامات تنظيم

مصدر غاز الاحتراق: البروبان بنقاء يزيد عن 95٪، الغاز المسال (يقدمه المستخدم)

تدفق الغاز: 0~100 لتر/دقيقة دقة القياس 2.5 درجة

تدفق الهواء: 0~50 متر مكعب/دقيقة دقة القياس ≤±0.5 متر مكعب/دقيقة

سعة خزان الغاز: ≥50 كجم×6

نظام التحكم في درجة حرارة الفرن: أقصى نقطة أخذ عينات هي 10 نقاط

نظام التهوية وصمام التحكم، إلخ

نطاق قياس الحرارة المشعة على السطح الخلفي للعينة: 0~10 واط/سم2

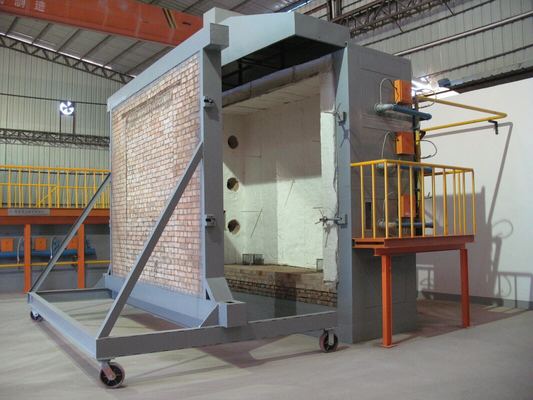

الفرن الرأسي:

نطاق التطبيق:

إنه مناسب لمكونات البناء الأفقية مثل الجدران والعوارض والأعمدة وألواح الأرضيات والأسقف لتحديد خصائص مقاومة الحريق في ظل ظروف الحريق القياسية.

تلبية المعايير:

ISO834-11999، ISO834-5:200، ISO834-6: :200 ومتطلبات الاختبار الأخرى.

خصائص الأداء:

استخدام بطاقة اقتناء متعددة البتات عالية الدقة، وجمع درجة الحرارة والضغط والتدفق والجوانب الأخرى للبيانات، من خلال تحليل ومعالجة والتحكم في الحواسيب الصغيرة لإنتاج استنساخ في الوقت الفعلي للمعلومات الحقيقية للاحتراق، ومن خلال تحليل الحواسيب الصغيرة لتحديد خصائص الاحتراق الخاصة بها، تستخدم الآلة بأكملها أجهزة عالية الجودة، لضمان أن النظام عالي الجودة وعالي السرعة، مع متقدم.

المعايير الفنية:

1. تكوين الأداة: فرن اختبار مقاوم للحريق، نظام قياس تدفق الغاز، نظام قياس درجة الحرارة ونظام قياس والتحكم في الضغط.

2. فرن اختبار مقاوم للحريق: إنه فرن اختبار رأسي بحجم داخلي يبلغ 4.5 متر (طول) و × 3.5 متر (عمق) × 1.25 متر (ارتفاع).

3. هيكل الفرن: يتم اعتماد إطار هيكل فولاذي، ويتم بناء جدار الفرن من الطوب المقاوم للحريق في منتصف إطار الهيكل الفولاذي، والجانب الداخلي لجدار الفرن مصنوع من مادة عازلة حرارية مقاومة لدرجات الحرارة العالية، بكثافة أكبر من 1000 كجم/م3. الجانب الخارجي مغلف بالفولاذ الملون، وسمك مادة تبطين الفرن 65 مم، ودرجة حرارة الاختبار في الفرن تصل إلى 1250 درجة مئوية.

4. نظام قياس درجة الحرارة:

1. الازدواج الحراري في الفرن: يعتمد الفرن على ازدواج حراري من النيكل والكروم والنيكل والكروم من النوع K بقطر سلك يبلغ 2.0 مم وفقًا لـ GB/T 16839.1، الغطاء الخارجي هو غلاف أنبوب من الفولاذ المقاوم للصدأ المقاوم للحرارة، والوسط مملوء بمواد مقاومة للحرارة، وطول الطرف الساخن الذي يبرز الغلاف ليس أقل من 25 مم، ما مجموعه 5 قطع، ودقة درجة الحرارة هي <± 15 درجة مئوية.

2. قياس درجة حرارة سطح الحريق الخلفي: باستخدام ازدواج حراري بقطر 0.5 مم، واللحام بسماكة 0.2 مم وقطر 12 مم

على الصفيحة النحاسية المستديرة، يجب تغطية الازدواج الحراري الكبير من النيكل والكروم والنيكل والسيليكون وفقًا لـ GB/T16839.1 بحشية من الأسبستوس بطول 30 مم وعرض وسمك 2.0 مم. ما مجموعه 20

3. قياس متوسط درجة الحرارة: 8 ازدواج حراري، مناسب لـ GB/T7633-2008 و GB/T17428-2009

4. قياس درجة الحرارة القصوى: الازدواج الحراري هو قياس 20 بابًا مزدوجًا مع واجهة يمكن أن تغطي عرض الباب الأقصى البالغ 1200 مم.
