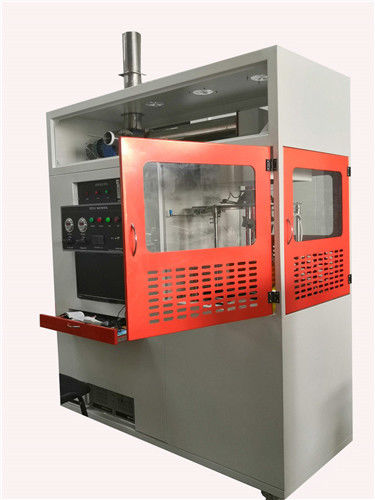

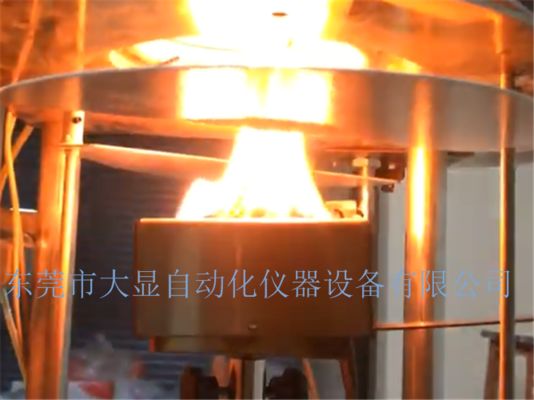

ISO5660-1 آلة اختبار المختبر للكالوريمتر المخروط

DX8348A Cمقياس سعرات حرارية واحد

1. معايير المعدات:

يتوافق مع طرق الاختبار المحددة في GB/T16172-2007 "طريقة اختبار معدل إطلاق الحرارة لمواد البناء" و ISO5660-1:2002 "طريقة اختبار معدل إطلاق الحرارة لمواد البناء".

2. Tنطاق الاستخدام:

يتم حساب استهلاك الأكسجين بواسطة تركيز الأكسجين في تدفق الغاز لمنتج الاحتراق ومعدل إطلاق الحرارة لمنتج الاحتراق أثناء الاحتراق، ويعتبر معدل إطلاق الحرارة للمادة أيضًا أهم معلمة في أداء الاحتراق للمادة، ويعتبر معدل إطلاق الحرارة في عملية احتراق المادة ذا أهمية قصوى للتنبؤ بخطر الحريق ومعالجة منع اللهب.

3. ظروف العمل:

1. درجة حرارة بيئة العمل: 0 درجة مئوية - 50 درجة مئوية

2. رطوبة بيئة العمل: <80%

3. مصدر الطاقة: 380 فولت ± 50٪، 50 هرتز ± 2٪

4. معلمات الأداء الرئيسية:

1. مخروط الإشعاع: طاقة التسخين: 5 كيلو فولت أمبير، شدة الإشعاع: 100 كيلو واط/م2، مزود بثلاثة مجسات حرارية لقياس درجة الحرارة.

2. نظام العادم: يتكون من مروحة طرد مركزي، غطاء دخان، أنابيب سحب الهواء والعادم للمروحة ومقياس تدفق لوحة الفتحة

الحد الأقصى لحجم صندوق العينة هو 100 مم * 100 مم * 50 مم.

3. حجم العادم: 0.012 م3/ثانية ~ 0.035 م3/ثانية (قابل للتعديل)

4. دقة قيمة التوقيت: خطأ 1 ثانية<1s>

5. محلل الأكسجين: نطاق القياس: 0-25٪

6. مزود بمضخة أخذ عينات وفلتر دخان.

7. يعتمد تدفق الغاز على وحدة تحكم في التدفق مستوردة

8. جهد الإشعال: 220 فولت، قطب مزدوج، لضمان سلامة الاختبار.

9. تدفق عادم الدخان: تعتمد مروحة عادم الدخان على التحكم في تحويل التردد، والذي يمكن أن يحقق الضبط التلقائي لمعدل تدفق الدخان عند 0.012 م3/ثانية ~ 0.035 م3/ثانية.

10. نظام التحكم: يتم استخدام برنامج الكشف والتحكم وبطاقة اكتساب التحكم ZWH4500 لتحقيق الاكتساب التلقائي للبيانات ومعالجتها وتخزين البيانات وإخراج نتائج القياس.

11. يتم التحكم في المعدات بطريقتين: يدوية وتلقائية، ويمكن تبديلها إلى الوضع اليدوي للتشغيل.

12. المعدات مزودة بعجلات دوارة، مما يسهل على المستخدمين نقل المعدات.

13. نظام العادم: تستخدم مروحة تحويل التردد للتحكم في تدفق العادم، ويتم تحقيق التحكم التلقائي من خلال الكمبيوتر الصغير؛ يقيس مقياس التدفق المدمج لوحة الفتحة معدل تدفق العادم، بحيث يكون معدل تدفق العادم عالي الدقة.

14. جهاز الوزن: باستخدام خلية تحميل عالية الدقة، ووقت استجابة سريع، ودقة وزن 0.1 جرام، ودقة 0.01 جرام

15. مضخة غشاء مدخل، معدل التدفق: 33 لتر/دقيقة، فراغ: 700 مم زئبق، ضغط: 2.5 بار.

16. رأس فلتر فلتر الدخان المستورد يتكون من PTFE صلب، والداخل عبارة عن مادة فلتر PTFE بحجم 0.5 ميكرومتر.

17. رأس فلتر فلتر الرطوبة المستورد يتكون من PTFE صلب، ويمكن تصريف السائل السفلي عبر المضخة التمعجية.

18. مكثف ضاغط Taikang مستورد، سعة تبريد 320 كيلوجول/ساعة، استقرار نقطة الندى 0.1 درجة، تغير ثابت لنقطة الندى 0.1 كلفن، درجة حماية IP20.

19. نظام التحكم في الأداة: نظام القياس والتحكم بالكمبيوتر الذي يستخدم التحكم بالكمبيوتر ومعالجة البيانات يتكون بشكل أساسي من برنامج القياس والتحكم، والأجهزة، والكمبيوتر، والطابعة، وما إلى ذلك.

20. برنامج القياس والتحكم: يمكنه العمل تحت مجموعة متنوعة من أنظمة تشغيل Windows، وتستخدم بيانات الاختبار وضع إدارة قاعدة البيانات لإكمال اكتساب البيانات ومعالجتها للتجربة، وحفظ البيانات وإخراج نتائج القياس وحفظ جميع بيانات الاختبار تلقائيًا؛

21. توفير مجموعة متنوعة من واجهات طباعة التقارير، يمكن للمستخدمين تحرير التقارير بأي تنسيق حسب الحاجة، وطباعتها؛

22. تحتوي حزمة البرامج أيضًا على برامج أدوات أخرى، مثل صندوق أدوات التصحيح، وبرنامج المعالجة الدفعية، وما إلى ذلك؛

23. رأس فلتر فلتر الرطوبة المستورد يتكون من PTFE صلب، ويمكن تصريف السائل السفلي عبر المضخة التمعجية.

24. مكثف ضاغط Taikang مستورد، سعة تبريد 320 كيلوجول/ساعة، استقرار نقطة الندى 0.1 درجة، تغير ثابت لنقطة الندى 0.1 كلفن، درجة حماية IP20.

25. نظام التحكم في الأداة: نظام القياس والتحكم بالكمبيوتر الذي يستخدم التحكم بالكمبيوتر ومعالجة البيانات يتكون بشكل أساسي من برنامج القياس والتحكم، والأجهزة، وأجهزة الكمبيوتر، والطابعات، وما إلى ذلك.

26. برنامج القياس والتحكم: يمكنه العمل تحت مجموعة متنوعة من أنظمة تشغيل Windows، وتستخدم بيانات الاختبار وضع إدارة قاعدة البيانات لإكمال اكتساب البيانات ومعالجتها للتجربة، وحفظ البيانات وإخراج نتائج القياس، وحفظ جميع بيانات الاختبار تلقائيًا؛

27. توفير مجموعة متنوعة من واجهات طباعة التقارير، يمكن للمستخدمين تحرير التقارير بأي تنسيق حسب الحاجة، وطباعتها؛

28. تحتوي حزمة البرامج أيضًا على برامج أدوات أخرى، مثل صندوق أدوات التصحيح، وبرنامج المعالجة الدفعية، وما إلى ذلك؛

طابعة ليزر سوداء وبيضاء من العلامة التجارية.

29. ملحقات المعدات والبيانات الفنية

30. تكوين كامل للأداة، سلك طاقة 5 متر 220 فولت/16 أمبير (3000 واط)، مقبس 24 فتحة 6 مواضع مع مقبس حماية من التسرب 3.

31. مجموعة كاملة من المعلومات (المواصفات، دليل الصيانة، وصف شروط التركيب، تقرير اختبار المصنع للأداة، إلخ) التي تدعم الأداة.

32. الأبعاد: ارتفاع 2000 مم * طول 1600 مم * عرض 700 مم (بالإضافة إلى الصندوق 1.9 * 0.9 * 2.2 م)

33. الوزن: 480 كجم
