اسم المنتج

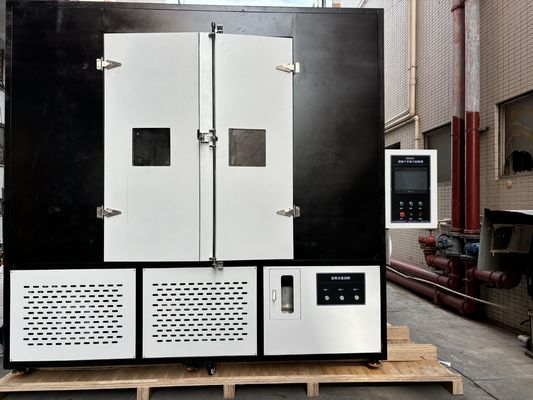

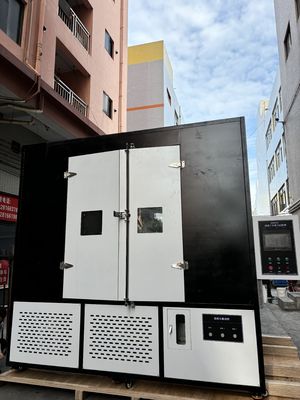

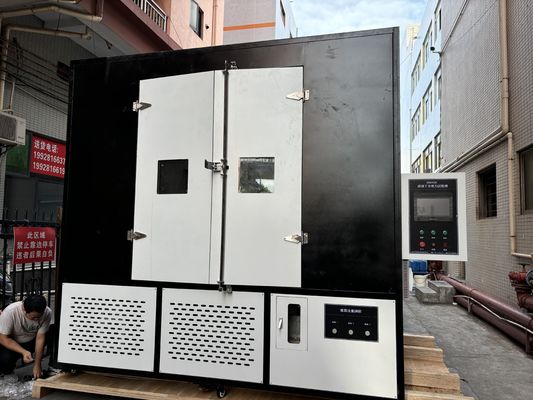

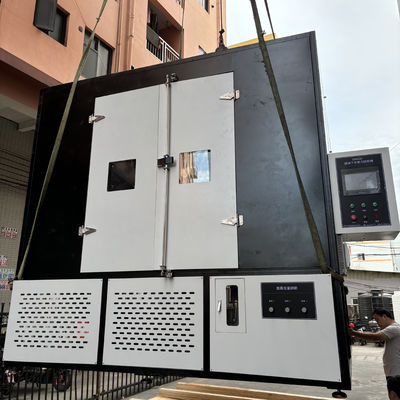

المواصفات التقنية لجهاز اختبار الإجهاد المتعدد لمدة 5000 ساعة وفقًا لـ IEC 62730:2024.
نطاق التطبيق:
تستخدم المعدات بشكل رئيسي لمحاكاة
اختبار أداء شامل للعازلات في ظل ظروف عمل معقدة، وتقييم صلاحيتها وموثوقيتها من خلال تطبيق تأثيرات الارتباط متعددة الإجهاد مثل الحمل الميكانيكي.الجهد العالي، وتغيرات درجة الحرارة والرطوبة والتهاب الكيميائي.
1مجال الطاقة: اختبار التباطؤ ضد الشيخوخة ومكافحة التلوث للعازلات لخطوط نقل عالية الجهد ومعدات المحطات الفرعية.
2عبور السكك الحديدية: تقييم أداء المكونات المعزولة للسلسلة الحديدية الكهربائية في بيئات الاهتزاز والقوس والرطوبة.
3سيناريو الطاقة الجديد: التحقق من موثوقية الطاقة الشمسية/طاقة الرياح على المدى الطويل من معدات العزل الخارجية تحت الأشعة فوق البنفسجية، الملح
دورة الرذاذ والحرارة الرطبة.
4البيئة الصناعية: اختبار مقاومة التآكل الكيميائي ومقاومة الضغط المنخفض للعازلات في المصانع الكيميائية والمرافق الساحلية.
تغطي أنواع الاختبار الارتباط الميكانيكي الكهربائي (مثل الاهتزاز + الإفراز الجزئي) ،التوليف الكهربائي البيئي (مثل رش الملوحة + تشويه المجال الكهربائي) والشيخوخة المتسارعة متعددة العوامل (صدمة درجة الحرارة + التآكل الكيميائي)، والتي تتوافق مع معايير IEC و GB وتوفر دعمًا للبيانات لتحسين البحث والتطوير وتفتيش الجودة واستراتيجيات التشغيل والصيانة.
إجراءات الاختبار:
1- يجب أن يكون الطلاء الداخلي لمقصورة الاختبار مصنوعًا من الفولاذ المقاوم للتآكل (306 أو 315). يمكن تطبيق الطلاء ضد ضباب الملح والتآكل.
2- يجب أن تكون المادة المقاومة للتآكل مصنوعة من قطعة واحدة قدر الإمكان على كل جدار لن يتم تركيبه.
3- ستكون أبعاد الداخل 2.7x3.0x2.4m (حجم إجمالي 18.63m3)
4- سيكون هناك نافذة مجهزة بزجاج منع الإشعاع على الباب.
5- يجب أن تكون المسافة بين عينات الاختبار ومصباح الزينون 1 متر
6- يجب أن يكون سمك الحائط 10 سم على الأقل ويتم تغطية الجزء الداخلي بمادة عازلة حرارية
متوافق مع المعايير:
في هذه الوثيقة ، تم تقديم المتطلبات التقنية لمركز اختبار الإجهاد المتعدد 5000h وفقًا لمعيار IEC 62730:2024.
ظروف الاختبار:
1تظهر دورة الضغوطات المطبقة على العازلات ويتم تكرارها لمدة 5 000 ساعة في الشكل 3.تم تصميم الدورة بحيث تعرض عينات الاختبار أيضا لتأثيرات اختلاف درجة الحرارة والتكثيف..
2يتم ترتيب عينات الاختبار عموديا في الغرفة كما هو مبين في الشكل 4.
تكون المسافة بين الحواف المجاورة لمستودعات العينات المختبرة وبين العينات المختبرة والسقف والجدران والطابق 400 ملم على الأقل.
3يجب تنظيف عينات الاختبار بالماء المطهر من الأيونات قبل بدء الاختبار. يمكن اختبار ما يصل إلى ثلاثة أزواج من عينات الاختبار مع مسافة الزحف المماثلة في نفس الوقت.
4تُسمح بإيقافات أسبوعية من الاختبار لأغراض التفتيش، كل منها لا يتجاوز ساعة واحدة. لا يتم احتساب فترات التوقف في مدة الاختبار.يسمح بخمسة انقطاعات أطول تصل إلى 60 ساعة لكل منهايجب إضافة وقت اختبار إضافي يبلغ ثلاثة أضعاف مدة فترة التوقف. يجب أن يتضمن تقرير الاختبار النهائي جميع تفاصيل التوقف.
المطر الاصطناعي
يتم توفير المطر الاصطناعي بواسطة فوهات مثبتة فوق عينات الاختبار وخارج محيطها (انظر الشكل 4).
يجب أن يكون معدل هطول الأمطار المتوسط وفقاً لمعايير IEC 60060-1. يجب استخدام مياه بقوة مقاومة لا تقل عن 85 نانومتر.
من عينات الاختبار يتم رشها بشكل فردي.
نظام التحكم في خزان محلول الملح:
سعة طن واحد، خزان من الفولاذ المقاوم للصدأ 304.
2مزدوجة الطبقات ومعزولة بغطاء قابل للانفتاح وأذرع خلط
3يتم تسخينها عن طريق عنصر مقاوم، مع نظام إضافة الملح المضغوط.
4يتضمن هيكل مكابح قفل ونظام تفريغ التفريغ.
5نظام تحكم خزان غسل المياه:
6مواصفات مماثلة لخزان محلول الملح، مع تصميم 1 طن 304 الفولاذ المقاوم للصدأ وقدرات التدفئة.
معايرة ضباب الملح:
يجب إجراء المعايرة قبل بدء الاختبار.
At least two clean collecting receptacles with a collecting area of 8 000 mm2 ± 2 000 mm2 and a maximum height of 100 mm each are placed as close as practical to the position of the ends of the test objectيتم وضع الأوعية بحيث لا تكون محمية من قبل عينات الاختبار وتجنب النزيف من عناصر البناء في الغرفة أو مصدر آخر.
وينبغي أن يجمعوا ما بين 1,5 مل و 2,0 مل من الأمطار في الساعة (مع تصحيحها إلى 8000 ملم مربع من مساحة التجميع) في المتوسط على مدى فترة لا تقل عن 16 ساعة.
ملاحظة يجب أن يلاحظ معدل تدفق اللازم للحصول على مثل هذا هطول (عادة ما يكون في حدود 0.3 لتر / م 3 في الساعة بناء على غرفة لا تزيد عن 15 م 3).(يتم تعريف معدل تدفق المياه بالليترات لكل ساعة وكل ملير مكعب من حجم غرفة الاختبار.))
بعد ذلك أثناء الاختبار، يجب فحص معدل التدفق كل 100 ساعة على الأقل ويجب أن يبقى ضمن نطاق ± 25٪ من القيمة الأولية.
لا يسمح بإعادة تدوير المياه.
الشروط العامة:
1- سيتم توفير التدريب على صيانة واستخدام الجهاز
2- بعد الانتهاء من التثبيت، سيتم تشغيل الجهاز دون أي مشاكل لمدة شهر واحد (4 أسابيع) قبل القبول.
3- سيتم توفير مخطط كهربائي ومخططات نظام توصيل أنابيب المياه
4- سيتم توفير دليل الصيانة
5- سيتم توفير دليل المستخدم
6- الأجزاء التي تتلامس مع ضباب الملح والمطر ستكون خالية من الفولاذ
7- المكونات الكهربائية ستكون مناسبة للبنية التحتية 380 فولت
8- سيتم تحديد شروط الضمان
9- سيتم توفير قطع الغيار لمدة 10 سنوات
10- سيتم تقديم قائمة المستهلكات
المزايا الرئيسية للعازلات:
1أداء عازل ممتاز
يمكن للمعازلات عزل الجهد العالي بفعالية عن طريق زيادة مسافة الزحف ، ومنع تسرب التيار والقوس المتوهج ، وضمان التشغيل الآمن لنظام الطاقة. على سبيل المثال ،العازلات المركبة مصنوعة من مواد مثل المطاط السيليكوني، والتي لديها مقاومة ممتازة للتلوث والتي يمكن أن تحافظ على الاستقرار في البيئات الملوثة بشدة.2قوة ميكانيكية عالية ومتانةالعازلات الحديثة، مثل الجيل الرابع من عازلات الراتنج الايبوكسي المركب، لديها موثوقية ميكانيكية أعلى ويمكن أن تتحمل الأحمال الميكانيكية القاسية (مثل اهتزازات الرياح،وتغيرات درجة الحرارة، والحد من الفشل الناجم عن تدهور المواد.
اتجاهات التنمية المستقبلية للعازلات: 1الابتكار المادي وتحسين الأداءالجيل الرابع من عازل المركب الصلب: باستخدام مواد على أساس الراتنج الايبوكسي، فإنه يحل مشاكل فشل الختم الواجهة والانفجار الذاتي من الأجيال الثلاثة السابقة من المنتجات,ولها قوة ميكانيكية عالية ومقاومة للتلوث. لقد دخلت مرحلة الإنتاج التجاري 710.من خلال إضافة جزيئات نانوية لتعزيز مقاومة الشيخوخة ومقاومة الأشعة فوق البنفسجية للمواد، يمكنهم التكيف مع الطلبات الجديدة مثل الهارمونيات عالية التردد في الشبكات الذكية.2توسيع مجالات التطبيقنقل الجهد العالي والجهد العالي للغاية: مع تحديث شبكة الكهرباء العالمية ، ارتفع الطلب على العازلات بمستويات التوتر 750 كيلو فولت أو أعلى.خاصة في مشاريع النقل في المناطق القاسية مثل الصحاري والمناطق الباردةالطاقة الجديدة والنقل السكك الحديدية: إن الطلب على العازلات الخفيفة الوزن وذات الموثوقية العالية في طاقة الرياح ومحطات الطاقة الضوئية وشبكات الاتصال بالسكك الحديدية عالية السرعة يدفع نمو السوق.
