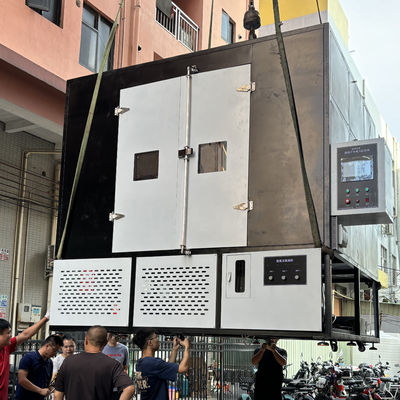

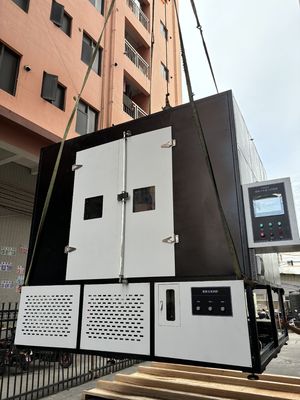

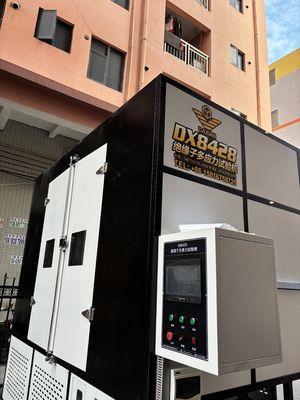

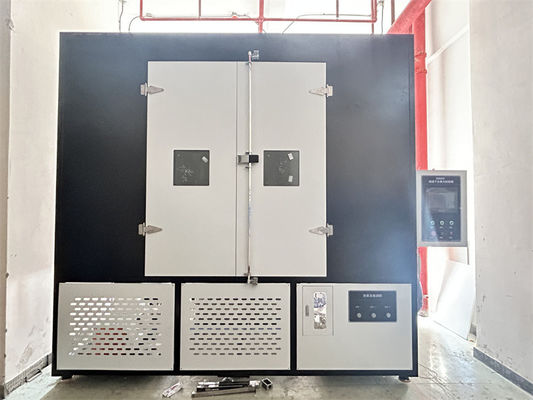

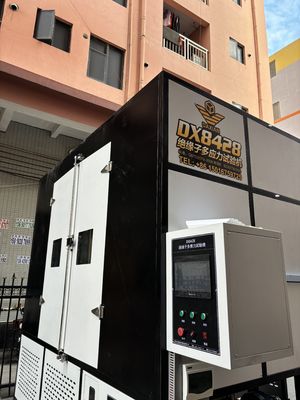

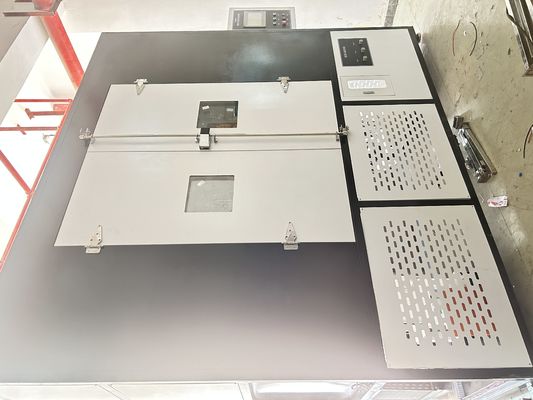

اسم المنتج:
المواصفات الفنية لإعداد اختبار الإجهاد المتعدد لمدة 5000 ساعة وفقًا للمعيار IEC 62730:2024.
نطاق التطبيق:
تُستخدم المعدات بشكل أساسي لمحاكاة
اختبار الأداء الشامل للعوازل في ظل ظروف العمل المعقدة، وتقييم متانتها وموثوقيتها من خلال تطبيق تأثيرات اقتران متعددة الإجهاد مثل الحمل الميكانيكي والجهد العالي وتغيرات درجة الحرارة والرطوبة والتآكل الكيميائي. يشمل:
1. مجال الطاقة: اختبار الشيخوخة وميض العوازل المضادة للتلوث لخطوط نقل الجهد العالي ومعدات محطات الطاقة.
2. عبور السكك الحديدية: تقييم أداء المكونات المعزولة لشبكة السكك الحديدية الكهربائية في بيئات الاهتزاز والقوس والبيئات الرطبة.
3. سيناريو الطاقة الجديد: التحقق من الموثوقية على المدى الطويل لمعدات العزل الخارجية للطاقة الكهروضوئية/طاقة الرياح في ظل الأشعة فوق البنفسجية ورذاذ الملح
دورة الرطوبة والحرارة.
4. البيئة الصناعية: اختبار مقاومة التآكل الكيميائي ومقاومة الضغط المنخفض للعوازل في المصانع الكيماوية والمرافق الساحلية.
تغطي أنواع الاختبار الاقتران الميكانيكي الكهربائي (مثل الاهتزاز + التفريغ الجزئي) والتوليف البيئي الكهربائي (مثل رذاذ الملح + تشويه المجال الكهربائي) والشيخوخة المتسارعة متعددة العوامل (صدمة درجة الحرارة + التآكل الكيميائي)، والتي تتوافق مع معايير IEC و GB وتوفر دعمًا للبيانات لتحسين البحث والتطوير وفحص الجودة واستراتيجيات التشغيل والصيانة.
إجراء الاختبار:
1- سيتم تصنيع الطلاء الداخلي لكابينة الاختبار من الفولاذ المقاوم للصدأ المقاوم للتآكل (306 أو 315). يمكن تطبيق الطلاء ضد ضباب الملح والتآكل.
2- سيتم تصنيع المادة المقاومة للتآكل من قطعة واحدة قدر الإمكان على كل جدار لن يتم إرفاقه.
3- ستكون الأبعاد الداخلية للكابينة 2.7 × 3.0 × 2.4 متر (الحجم الإجمالي 18.63 متر مكعب)
4- ستكون هناك نافذة مزودة بزجاج يمنع الإشعاع على الباب.
5- ستكون المسافة بين عينات الاختبار ومصباح الزينون 1 متر
6- سيكون سمك الجدار كحد أدنى. 10 سم وسيتم تغطية الداخل بمادة عازلة للحرارة
متوافق مع المعايير:
في هذه الوثيقة، يتم إعطاء المتطلبات الفنية لمنصة اختبار الإجهاد المتعدد لمدة 5000 ساعة وفقًا للمعيار IEC 62730:2024.
شروط الاختبار:
1. تظهر دورة الإجهادات المطبقة على العوازل وتكرر لمدة 5000 ساعة في الشكل 3. تم تصميم الدورة بحيث تخضع عينات الاختبار أيضًا لتأثيرات تغير درجة الحرارة والتكثيف.
2. يتم ترتيب عينات الاختبار عموديًا في الغرفة كما هو موضح في الشكل 4. يجب أن يكون هناك
مسافة لا تقل عن 400 مم بين الحواف المتجاورة للمظلات الخاصة بعينات الاختبار وبين عينات الاختبار والسقف والجدران والأرضية.
3. يجب تنظيف عينات الاختبار بالماء منزوع الأيونات قبل بدء الاختبار. يمكن اختبار ما يصل إلى ثلاثة أزواج من عينات الاختبار ذات مسافة الزحف المماثلة في وقت واحد.
4. يُسمح بانقطاعات أسبوعية للاختبار لأغراض التفتيش، ولا تتجاوز مدة كل منها ساعة واحدة. لا يتم احتساب فترات التوقف في مدة الاختبار. يُسمح بخمسة انقطاعات أطول تصل إلى 60 ساعة لكل منها. يجب إضافة وقت اختبار إضافي يبلغ ثلاثة أضعاف مدة فترة التوقف. يجب أن يتضمن التقرير النهائي للاختبار جميع تفاصيل الانقطاعات.
المطر الاصطناعي:
يجب توفير المطر الاصطناعي بواسطة فوهات مثبتة فوق عينات الاختبار وخارج محيطها (انظر الشكل 4). ال
يجب أن يكون متوسط معدل هطول الأمطار وفقًا للمعيار IEC 60060-1. يجب استخدام الماء بحد أدنى من المقاومة يبلغ 85 نانومتر. كل
يتم رش عينات الاختبار بشكل فردي.
نظام التحكم في خزان محلول الملح:
سعة 1 طن، خزان من الفولاذ المقاوم للصدأ 304.
2. مزدوج الطبقات ومعزول بغطاء قابل للفتح وأذرع خلط.
3. يتم تسخينه بعنصر مقاوم، مع نظام إضافة الملح اللولبي.
4. يتضمن هيكل فرامل قفل ونظام تصريف الفيضانات.
5. نظام التحكم في خزان غسيل المياه:
6. مواصفات مماثلة لخزان محلول الملح، بتصميم من الفولاذ المقاوم للصدأ 304 سعة 1 طن وقدرات تسخين.
معايرة ضباب الملح:
سيتم إجراء المعايرة قبل بدء الاختبار.
يتم وضع ما لا يقل عن حاويتين تجميع نظيفتين بمساحة تجميع تبلغ 8000 مم 2 ± 2000 مم 2 وارتفاع أقصى يبلغ 100 مم لكل منهما بالقرب من موضع نهايات كائن الاختبار قدر الإمكان. يتم وضع الحاويات بطريقة لا تحجبها عينات الاختبار وتجنب التنقيط من عناصر بناء الغرفة أو مصدر آخر.
يجب أن تجمع ما بين 1.5 مل و 2.0 مل من الأمطار في الساعة (مصحة إلى مساحة تجميع تبلغ 8000 مم 2) بمتوسط على مدى فترة لا تقل عن 16 ساعة.
ملاحظة يجب ملاحظة معدل التدفق اللازم للحصول على مثل هذه الأمطار (عادة ما يكون من ترتيب 0.3 لتر/م 3 ساعة بناءً على غرفة لا تزيد عن (15 م 3). (يتم تحديد معدل تدفق المياه باللترات في الساعة لكل متر مكعب من حجم غرفة الاختبار.)
بعد ذلك أثناء الاختبار، يجب فحص معدل التدفق على الأقل كل 100 ساعة ويجب أن يظل في حدود ± 25٪ من القيمة الأولية.
لا يسمح بإعادة تدوير المياه.
شروط عامة:
1- سيتم توفير التدريب على صيانة الجهاز واستخدامه
2- بعد اكتمال التثبيت، سيعمل الجهاز دون أي مشاكل لمدة شهر واحد (4 أسابيع) للقبول.
3- سيتم توفير الرسوم البيانية الكهربائية ورسوم تخطيط نظام توصيل أنابيب المياه
4- سيتم توفير دليل الصيانة
5- سيتم توفير دليل المستخدم
6- ستكون الأجزاء الملامسة لضباب الملح والمطر من الفولاذ المقاوم للصدأ
7- ستكون المكونات الكهربائية مناسبة للبنية التحتية 380 فولت
8- سيتم تحديد شروط الضمان
9- سيتم توفير قطع الغيار لمدة 10 سنوات
10- سيتم توفير قائمة المواد الاستهلاكية
المزايا الأساسية للعوازل:
1. أداء عزل ممتاز
يمكن للعوازل أن تعزل الجهد العالي بشكل فعال عن طريق زيادة مسافة الزحف، ومنع تسرب التيار ووميض القوس، وضمان التشغيل الآمن لنظام الطاقة. على سبيل المثال، تصنع العوازل المركبة من مواد مثل مطاط السيليكون، والتي تتمتع بمقاومة ممتازة لوميض التلوث ويمكنها الحفاظ على الاستقرار في البيئات الملوثة بشدة.2. قوة ميكانيكية عالية ومتانةتتمتع العوازل الحديثة، مثل الجيل الرابع من العوازل المركبة من راتنجات الإيبوكسي، بموثوقية ميكانيكية أعلى ويمكنها تحمل الأحمال الميكانيكية الشديدة (مثل اهتزاز الرياح والتجمد) وتغيرات درجة الحرارة، مما يقلل من الأعطال الناجمة عن تدهور المواد.
اتجاهات التطوير المستقبلية للعوازل: 1. ابتكار المواد وترقية الأداءالعازل المركب الصلب من الجيل الرابع: باستخدام مواد قائمة على راتنجات الإيبوكسي، فإنه يحل مشاكل فشل إحكام الواجهة والانفجار الذاتي للأجيال الثلاثة السابقة من المنتجات، ولديه قوة ميكانيكية عالية ومقاومة وميض التلوث. لقد دخلت مرحلة الإنتاج التجاري المسبق 710. مواد النانو المركبة: عن طريق إضافة جزيئات نانوية لتعزيز مقاومة الشيخوخة ومقاومة الأشعة فوق البنفسجية للمواد، يمكنها التكيف مع المطالب الجديدة مثل التوافقيات عالية التردد في الشبكات الذكية.2. توسيع مجالات التطبيقنقل الجهد العالي والجهد الفائق: مع ترقية شبكة الطاقة العالمية، ارتفع الطلب على العوازل ذات مستويات الجهد 750 كيلو فولت وما فوق، خاصة في مشاريع النقل في المناطق المتطرفة مثل الصحاري والمناطق شديدة البرودة. الطاقة الجديدة وعبور السكك الحديدية: يؤدي الطلب على العوازل خفيفة الوزن وعالية الموثوقية في محطات توليد الطاقة بالطاقة الشمسية وطاقة الرياح وشبكات الاتصال بالسكك الحديدية عالية السرعة إلى نمو السوق.
