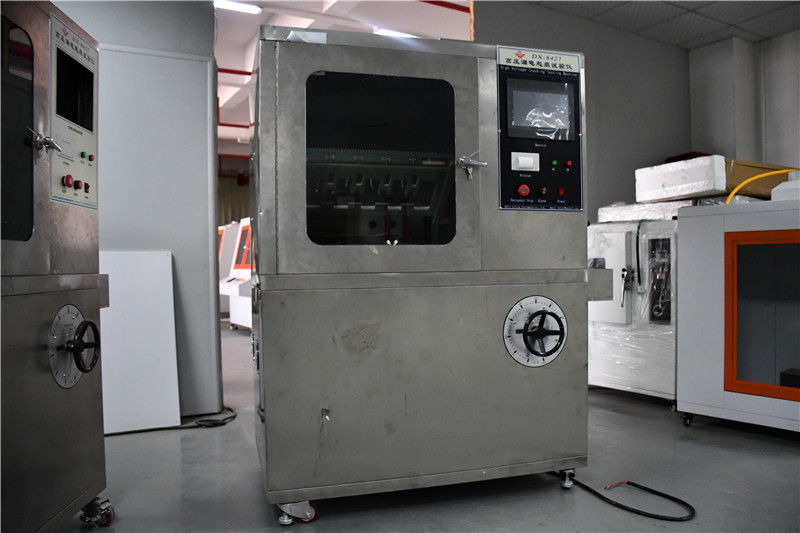

DX8427 آلة اختبار آثار التسرب عالية الجهد

1نطاق التطبيق:

مناسبة بشكل رئيسي لاختبار مقاومة المنتجات الكهربائية والإلكترونية والأجهزة المنزلية وموادها للآثار الكهربائية والتآكل ،محاكاة استخدام الملوثات السائلة وعينات السطح الميل في تردد الطاقة (48 هرتز -62 هرتز)تقييم مستوى مقاومة مواد العزل الكهربائي المستخدمة في ظل ظروف بيئية قاسية من خلال قياس مقاومة الكهرباء والتآكل.تحت تأثير الرطوبة والشوائب في المنتجات الكهربائية، يمكن أن يحدث تسرب العزل بين الأجزاء المشحونة ذات القطبين المختلفة أو بين الأجزاء المشحونة والمعدن المتأصل.أو تآكل المواد بسبب التفريغهذا الاختبار هو اختبار مدمر يحاكي الوضع المذكور أعلاه على مواد العزل،تستخدم لقياس وتقييم المقاومة النسبية للتسرب وتسجيل العازلات تحت تأثير المجال الكهربائي والشوائب التي تحتوي على الماء عند فولتشة محددةمناسبة للمواد العازلة الكهربائية الصلبة ومنتجاتها في المنتجات الكهربائية والإلكترونية، والأجهزة المنزلية، مثل منافذ الإرسال، غطاء مفاتيح التحويل،الخ.

2متوافقة مع المعايير:

According to the requirements of GB/T6553-2014/IEC60587-1984 "Test Method for Evaluating the Resistance of Electrical Insulation Materials to Tracing and Corrosion under Severe Environmental Conditions" and DL/T810-2002 "Technical Conditions for ± 500kV DC Rod Suspension Composite Insulators"، عناصر اختبار المحاكاة المحددة في معيار اختبار تعقب تسرب AC/DC للمواد العازلة ، المطبق على المطاط ،البلاستيك والمواد العازلة الكهربائية الأخرى مثل طريقة الطائرة الميمنة-معياري لخمس مجموعات من اختبارات المطاط السيليكوني واختبارات السيليكون.

3المعلمات التقنية:

الكترود: سمك 0.5 ملم المادة: الفولاذ المقاوم للصدأ

المسافة بين الأقطاب الكهربائية العليا والسفلية: 50.0mm ± 0.1;

فولتاج الاختبار: 100V-6000V قابلة للتعديل بدون خطوات.

جهاز تنظيم الجهد: الخروج: قابل للتعديل من 0~250 فولت، بقوة 5KVA.

عندما يكون تيار الدائرة 60mA، أوقف التيار الخارجي.

مدة الاختبار: 6 ساعات.

دقة الإسقاط: 0.5%

استقرار الجهد: ± 1٪.

منظم الجهد عالي الدقة: مخرج AC220V. طاقة 6000W. دقة ± 1 ٪.

محول الاختبار: سعة 5KVA. أقصى جهد خروجي AC6000V (أو DC6000V اختياري).

كشف الآثار: وفقًا للمعيار GB/T6553-2003/4.1.2، تطبيق الجهد (2.5kV، 3 5kV و 4.5kV) ، وتقطير السائل الملوث بمعدل تدفق معين. إذا كان التيار أقل من 60mA لمدة 6 ساعات دون تدفق، فإنه يعتبر المرور؛

جهاز الإسقاط: باستخدام مضخة رالف الدقيقة الحيوية ، مع نطاق تدفق من 0.00185-20 ملليتر في الدقيقة ، سرعة عمل من 0.1-50 دورة في الدقيقة ،وخطأ دقة التدفق أقل من 0.5٪

الجهد الخارجي: التيار المتردد/المباشر (يمكن التبديل)

غلاف: مصنوع من SUS304 الفولاذ المقاوم للصدأ (السطح المنشط)

خزان مياه الصرف الصحي مصنوع من 316 الفولاذ المقاوم للصدأ ومجهز بجهاز الختم.

الحجم هو 0.56m3، حجم الاستوديو: 900L * 650W * 950H (ملم) ؛

أبعاد الجهاز: 1200L * 750W * 1800H (ملم) ، الطول 750 * العرض 1180 * الارتفاع 1760ملم، صندوق خشبي 890 * 1320 * 1900
