معدات اختبار إشعال القوس عالية التيار لاختبار مقاومة القوس للمنتجات الكهربائية والإلكترونية

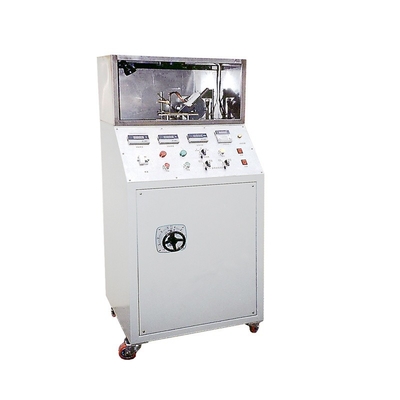

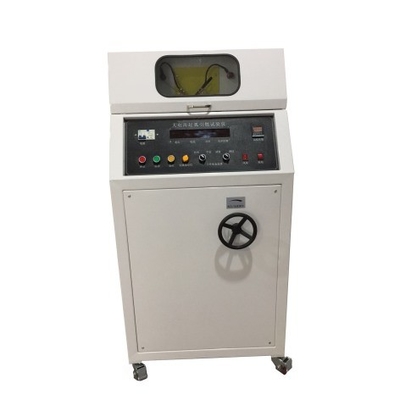

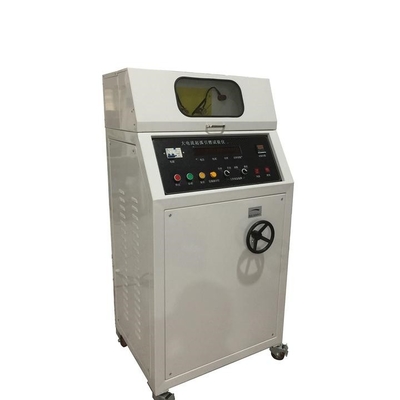

DX8086 اختبار إشعال قوس التيار العاليالمعدات

لمحة عامة عن المنتج:وفقًا لـ IEC 60950-1: 2001 "أمان معدات تكنولوجيا المعلومات" و UL746A ، IEC609471:1999 وغيرها من المعايير المحددة في عناصر اختبار السلامة المحاكاة. يستخدم اختبار إشعال قوس التيار العالي أقطاب كهربائية مزدوجة ، تحت تيار محدد (33A) وعامل الطاقة (COSφ0.5) ،وفقًا لسرعة بدء قوس معينة (254mm/s) ومعدل تكرار (40 مرة/دقيقة)، سطح العينة يتقوس مرارًا وتكرارًا إلى 200 مرة ، ويتم تقييم مقاومة الإشتعال للعينة.

وصف الاختبار:أجزاء من المواد العازلة أو غيرها من المواد القاسية القابلة للاشتعال التي من السهل أن تنتشر اللهب داخل المعدات الكهربائية والإلكترونية قد تشعل بسبب القرب من القوس أو الاتصال به.تسبب حرائق كهربائية وتعرض التشغيل الموثوق للمعدات والسلامة الشخصية للخطر.

نطاق التطبيق:وهي مناسبة بشكل رئيسي لاختبار مقاومة القوس للمنتجات الكهربائية والإلكترونية والأجهزة المنزلية وموادها،محاكاة التسرب الذي يمكن أن يحدث على العازل بين الأجزاء الموجهة بأقطاب مختلفة أو بين الأجزاء الموجهة والأجزاء المعدنية المتعثرة، لقياس وتقييم مقاومة قوس العازل تحت الجهد المحدد.

المعايير:IEC 60950-1:2001، BS EN 60950-1::2001، BS 7002:2001، GB 4943-2001 "سلامة معدات تكنولوجيا المعلومات" و UL746A ، IEC609471:1999، GB/T14048.1-2000، IEC730.1:1993، GB14536.1-1998 والمتطلبات القياسية الأخرى.

وصف الاختبار:اختبار إشعال القوس عالي التيار هو قطب إلكتروني مزدوج من الحجم المحدد ومواد مختلفة (القطب-النحاس والقطب-الصلب المقاوم للصدأ)تحت تيار محدد (33A) وعامل الطاقة (COSφ0.5 ، وفقًا لسرعة بدء قوس معينة (254 ملم في الثانية) ومعدل تكرار معين (40 مرة في الدقيقة) ، يتم تشغيل القوس مرارًا وتكرارًا إلى 200 مرة على سطح العينة ،ويتم تقييم مقاومة إشعال قوس القوس عالية التيار للعينة (HAI)كلما كان عدد المستويات أصغر كلما كان من الصعب على المادة أن تحترق.

المعلمات التقنية:

تشغيل الجهد: 220V / 50Hz ، 1KVA

تيار القوس 33A ± 5%A (يمكن تعديله)

معدل ضرب القوس: 40 مرة / دقيقة (قابلة للتعديل)

سرعة فصل الأقطاب الكهربائية هي 254mm/s ± 25mm/s

عامل قوة ضرب القوس: COSφ0.5±0 (يمكن ضبطه) ؛

عدد ضربات القوس هو 0-9999, والتي يمكن تعيينها مسبقا

مادة الكترود (الكترود) النحاس، قطر Ф3.5، زاوية منحنى الرأس 30 درجة

الكهرباء المتحركة - الفولاذ المقاوم للصدأ، قطر ف3.0، زاوية مخروطية نهاية 60 درجة

زاوية الأقطاب الكهربائية هي 45 درجة إلى الأفقية، و نصف قطر انحناء رأس الأقطاب الكهربائية هو 0.1mm

فترة الانخفاض هي 30 ± 5S ، قابلة للتعديل

ارتفاع قطرة 35±5mm

تأخير قطرة 0.2S ((وقت فتح صمام السولينويد)

حجم قطرة: 45 ~ 50 قطرة / سم3

حجم العينة: 130 ملم × 13 ملم × ((2 ~ 12) ملم.
