أجهزة اختبار حرق الأسلاك والكابلات تقييم قدرة كابل واحد أو مجمع على منع انتشار اللهب

سلك DX8297واختبار حرق الكابلالمعدات

مقدمة الأداة:

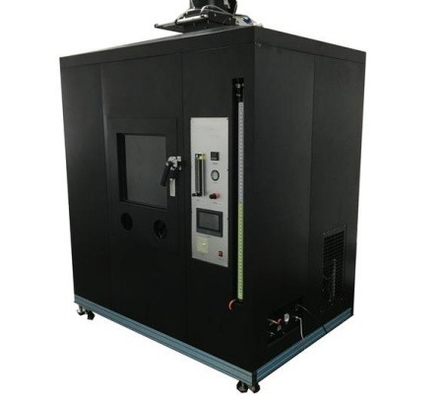

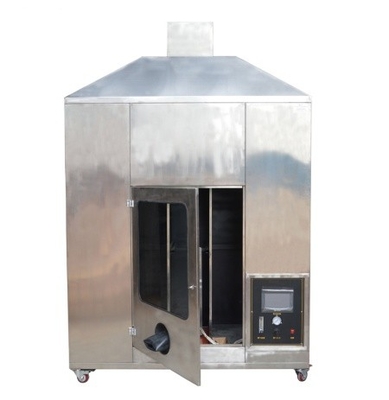

جهاز اختبار اللهب UL 1685 للأسلاك والكابلات هو جهاز يستخدم لتقييم قدرة كابل واحد أو متكامل على إيقاف انتشار اللهب في ظل ظروف محددة.وتلبي متطلبات الاختبار من UL 1685، IEEE 383 و IEEE 1202.

يتم تقييم أداء قمع اللهب من الكابل عن طريق إشعال العينة مع اللهب وضع عمودي من 20 كيلوواط (70,000 Btu / h) مع قيمة نظرية من 20 كيلوواط (70,000 Btu/hr) في مساحة من حجم محدد لمدة 20 دقيقة.

المعلمات التقنية:

المعايير:

إيه إي إي 1202

انتشار اللهب - اختبار الأسلاك والكابلات

إيه إي إي 383

معايير اختبار النوع للأسلاك ذات الطاقة الذرية والمفاصل الميدانية والموصلات لمحطات الطاقة النووية

الـ UL 1685

انتشار النار من الكابلات وإنتاج الدخان

السمات الرئيسية:

حجم مساحة الاختبار: 2438 (طول) × 2438 (عرض) × 3353 (ارتفاع) مم، الحجم: 19.93m3، مساحة الأرض الداخلية: 5.94m2؛

تستخدم العاملات الحرارية ومقياسات الهواء ثنائية الاتجاه لقياس درجة الحرارة وسرعة الغاز في أنبوب العادم.

يستخدم مقياس الهواء ثنائي الاتجاه لقياس سرعة الدوران بدقة للغازات الاحتراقية عالية درجة الحرارة الناتجة أثناء عملية الاحتراق في أنبوب العادم.

حجم المنصة هو 305 (طول) × 76 (عرض) × 2438 (ارتفاع) ملم، وعرض السلم الصلب هو 25±6 ملم، وعرض العمودي هو 229 ملم.

مصباح مع محرق بروبان مع خلاط فنتوري لـ IEC60332-3 ؛

جهاز تحكم تدفق الكتلة لضمان أن إمدادات الهواء وضغط الهواء لا يزال بإمكانه الحفاظ على تدفق الهواء بسلاسة.

يتم استخدام لوحة جمع البيانات لجمع وتقييس درجة حرارة المكونات الداخلية ودقة درجة حرارة اللهب في المحرق.

يمكن التحكم بالغاز والهواء بواسطة صمامات الكهربائية؛

نظام قياس كثافة الدخان

نظام اختبار معدل إطلاق حرارة الأكسجين البارامغناطيسي

الصمامات الكهربائية والإشعال يمكن التحكم بها يدويًا عبر أزرار على لوحة التحكم ، ويمكن إيقاف تشغيل الجهاز في حالة الطوارئ (بما في ذلك الكمبيوتر)
