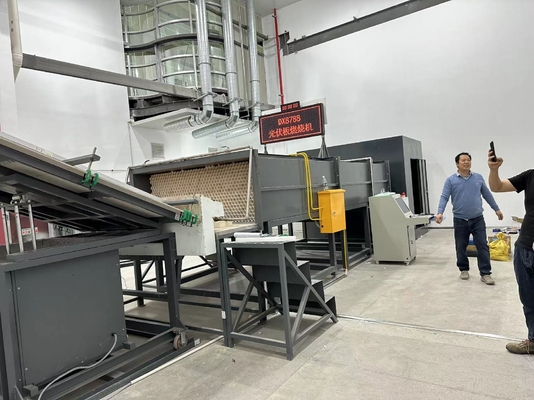

مادة السقف مقاومة الحريق أداء معالجة أداء مضاعفات اللهب للخلايا الضوئية

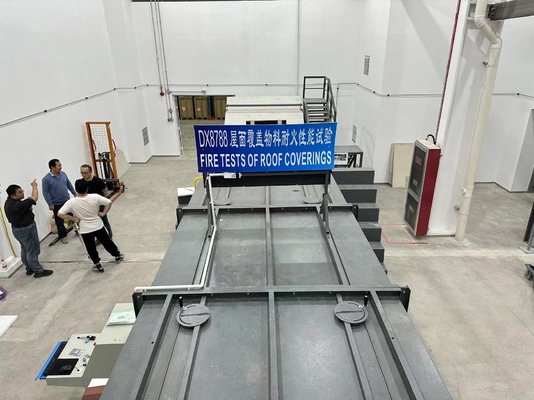

UL790 مادة السقف، أداء مقاومة الحريق، معدات اختبار أداء مقاومة اللهب للخلايا الضوئية

المعايير:

UL 1730: أجهزة الكشف عن الدخان للوحدات المعيشية المستقلة في المساكن متعددة الأسر وغرف الفنادق / الفنادق: أجهزة إعلانات ذات محرك للكشف عن ظروف السخان السكني.

UL 790: طريقة الاختبار القياسية لاختبار الحريق لأغطية السقف.

اختبار الحريق لـ IEC 61730-2 وحدات الطاقة الشمسية الملحق A انتشار اللهب.

ASTM F 108 - 04: طريقة اختبار قياسية لاختبار الحريق لأغطية السقف.

اختبار الحريق NFPA 256 لغطاءات السقف.

نطاق التطبيق:

تشمل هذه المتطلبات جميع مواد السقف التي تتسرب إلى الخارج من المبنى لمحاكاة الحريق.وتستخدم في مواد السقف المثبتة على الأساسات القابلة للاحتراق أو غير القابلة للاحتراقوهو لتقييم مقاومة النار للأسقف والوحدات في ظل ظروف محاكاة في العالم الحقيقي، وتقييم درجة العينة في A1.82m، B 2.4m و C 3.9m.يمكن استخدامه في اختبار أداء مضاعفات اللهب لوحدات الخلايا الضوئية.

معايير الأداء:

يتم التحكم في ميل سطح السفينة بواسطة أسطوانات

يتم توصيل سطح اختبار إلى اللوحة المقاومة للنار

يتم تنظيم درجة الحرارة في مراحل باستخدام صمام التحكم التلقائي

مادة تغطية السقف من الخشب المقلد بحجم 1,300 (W) × 1,000 (D) × 120 (H) لتثبيت عينات الاختبار.

يمكن لوحة اختبار غير قابلة للاشتعال ، المثبتة في نهاية لوحة الاختبار ، أن تمنع توليد التشديد تحت لوحة الاختبار.

لوحة ضبط القطاع من الفولاذ المقاوم للصدأ، زاوية اختبار قابلة للتعديل، الأبعاد: 1,440 ((L) x 940 ((H) mm؛

مجموعة من الألواح غير القابلة للاشتعال ، مثبتة في الجزء الأمامي من الإطار ، محاكاة السقالات والشرفات ، تمديد اللهب من المحرقة إلى العينة ، الأبعاد: 330 ((W) x 2,130 ((D) x 584 ((H) mm) ؛

أنابيب منفصلة لإخراج الهواء من خارج المختبر.

يتم تثبيت مرشح شبح العسل في قناة الهواء، ويتم تثبيت شفرة توجيه في مدخل الغاز.

يتم تجهيز قناة التهوية لوحة ضبط الميل لضبط اتجاه تدفق الهواء.

يتم تجهيز قناة التهوية بطبقة توجيه لتعزيز سرعة الرياح لضمان عدم إزعاج تدفق الهواء الذي يوفر لوحة الاختبار من قبل العالم الخارجي.واللوحة الموجهة مصنوعة من الفولاذ المقاوم للصدأ، ولا يتغير الموقف مع تغير ضغط الرياح

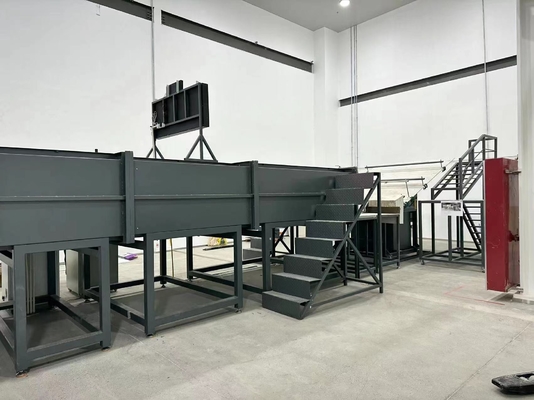

مادة قناة الهواء مصنوعة من الفولاذ المقاوم للصدأ، والذي هو مقاوم للتآكل ومقاوم لدرجات الحرارة العالية، والأبعاد هي: 2,130 (W) x 762 (H) x 3,000 (L) mm؛

المروحة 220 فولت، 50 هرتز، ثلاثية المراحل الكهربائية، مجهزة بنظام عكسية التي يمكن أن تعدل تلقائيًا سرعة الرياح، ومعدل التدفق هو 300m3 / min؛

عكس سرعة متغيرة بشكل لا نهائي، 0-100٪ قابلة للتعديل.

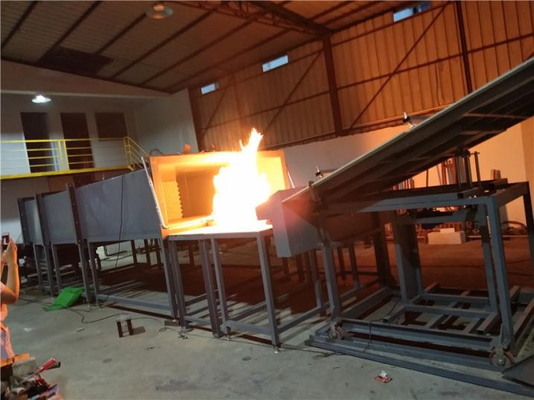

محرق الغاز (للتجربة المتقطعة للنار وانتشار اللهب واختبار النيران الطائرة) ، طوله 1.12m، قطره 60.3mm، مع شق 12.7mm (العرض) x 0.91m (الطول) على الجانب نحو لوحة الاختبار.

يمكن لحارق الغاز توفير 22000 Btu / min (387 kWh) ويمكنه ضبط معدل تدفق الغاز تلقائيًا وفقًا لمستويات الاحتراق الثلاثة A و B و C.

يتم تثبيت ثيرموبول عند 58.7 ملم في الجزء العلوي من المحرق ، والذي يمكن اختباره في درجة حرارة 888 ± 28 درجة مئوية.

نظام إشعال تلقائي لضمان أداء السلامة في الاختبار، الكهرباء العالية للكهرباء الإشعال هي 1.8kVp مراقب تدفق الكتلة.

نظام التحكم التلقائي في درجة الحرارة.

الفئة A، B:760±28°C ((1400 ±50°F) - 21000~ 22000 Btu/min ((369~387 kWh)

- الفئة ج: 704 ± 28 درجة مئوية (1300 ± 50 درجة فهرنهايت) -18,000 ~ 19,000 Btu / min (316 ~ 334 كيلوواط ساعة) لكل محرق غاز لمتابعة طرق اختبار ومراقبة مختلفة.

مقياس ضغط عالي الدقة وصمام تنظيم الضغط للضغط الغازي؛

- الغاز الطبيعي المسال: قياس دقيق لتدفق الغاز باستخدام MFM (يتم التحكم في تدفق الهواء بواسطة صمام تحكم تلقائي) ؛

- الغاز المسال: معدل تدفق الهواء المعدل باستخدام نظام عاكس: 19 ± 8 كم / ساعة (5.5 م / ثانية) على سطح الاختبار.

شبكة الشبكة المعدنية تدعم المادة ، ويمكن تدوير المنصة لتسهيل الاحتراق الكامل للمادة.
