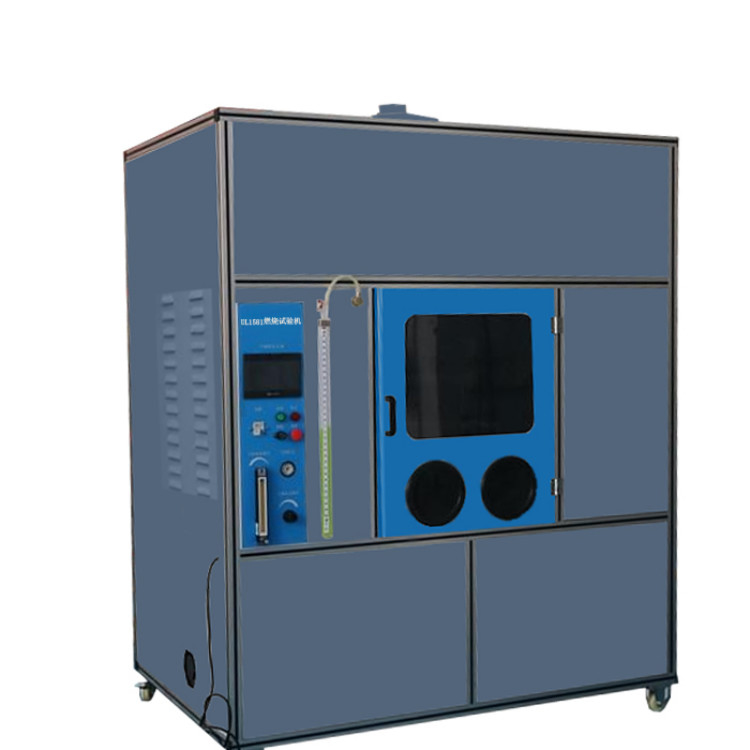

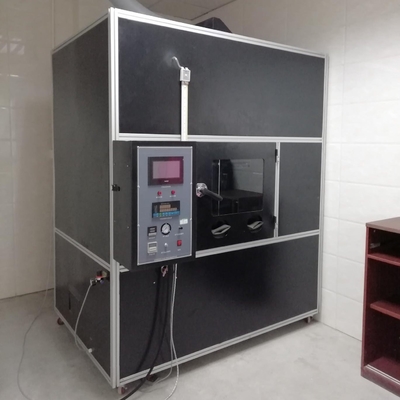

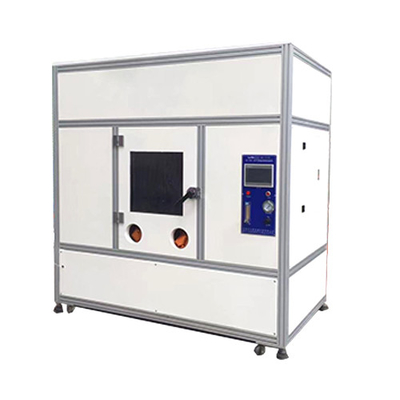

معدات اختبار الاحتراق غرفة اختبار الاحتراق العمودية والأفقية ، خزانة الاحتراق الكبيرة

DX8382 خزانة الاحتراق الكبيرةUL1581 معدات اختبار الاحتراق، غرفة اختبار الاحتراق العمودي والأفقي

يتم إنتاجه وفقاً بدقة لمعيار UL1581 1080.1 ~ 1080.14 ، وقد تمت الموافقة عليه من قبل شركة Guangzhou Meihua UL ،ويتوافق مع معيار اختبار احتراق VW-1 (V-vertical-specimen)وهي قابلة للتطبيق على VW-1 من UL1581، UL13، UL444 و UL1655 ومعايير اختبار FT-1 و FT-2 من CSA. إنها اقتصادية وتستخدم على نطاق واسع من قبل عدد كبير من صناعة الأسلاك والكابلات.

طريقة الاختبار:

ضبط ارتفاع اللهب، وضع الجزء العلوي من اللهب تحت العينة، حرق لمدة 15 ثانية، وإطفاء لمدة 15 ثانية، وتكرار 5 مرات للتحقق من حرق العينة، حرق،إطفاء الوقت وعدد التكرار، ويمكن تشغيلها تلقائيا.

تفاصيل المعلمات:

تم إجراء الاختبار بأكمله في مختبر مغلق بحجم 4.32 متر مكعب.

1غرفة الاحتراق:

1المساحة الفعالة: 2.4m (الطول) * 1m (العرض) * 1.8m (الارتفاع)

2الأبعاد: 2.4m (الطول) * 1m (العرض) * 2.5m (الارتفاع)

3المواد:

خارجية: هيكل إطار فولاذي مربع، صفيحة فولاذية مكثفة 1.5 مم بطلاء الخضراء الداكنة الكهربائية

الداخلية: الالكترونية المخبوزة اللون الأسود.

4نافذة المراقبة:

نوافذ تنزلية على اليسار واليمين. نافذة المشاهدة زجاج مكثف.

الحواف المحيطة بها من الفولاذ المقاوم للصدأ SUS304

الحجم: 730 ملم (الارتفاع) * 420 ملم (العرض).

5نافذة العمليات: 4 في المجموع

حجم المساحة الداخلية: ф150mm

الحواف: حافة من الفولاذ المقاوم للصدأ بقوة 3.0 ملم.

مغلقة بقفازات جلدية ذات ذراع طويلة بطول 600 ملم.

أبعاد الطرفية الإجمالية: ф220mm

6نظام العادم:

مروحة مخرجين دوماً؛

لوحة الختم من الفولاذ المقاوم للصدأ 2.0 ملم

يتم تزويد الجانبين بخراطيم تنزلية.

مجموعة واحدة من أجهزة التحكم عن بعد: a. مجموعتين من حبل الفولاذ b. مجموعتين من القوالب

7مدخل الهواء: 4 في المجموع

الحجم: ф160mm

لوحة الضغط والسحب الختامية هي لوحة من الفولاذ المقاوم للصدأ 2.0 ملم.

هناك أخاديد مُنزلقة على الجانبين.

8الوقوف السفلي:

الحجم: 2.4m (الطول) * 1m (العرض) * 0.7m (الارتفاع)

باستخدام حديد زاوية 60 ملم * 60 ملم * 4 ملم ، طلاء خضراء داكن للتخزين الكهربائي

المكعبات: ستة، بما في ذلك أربع مكعبات ذات أقفال.

9معدات الإضاءة: اعتمدي مصباح مستدير مضاد للضباب والدخان

2جزء التحكم

1إشارة الحرق 1 قطعة

2إعداد الاحتراق: 0-99.99 ثانية إعداد تعسفي

31 مؤشر إيقاف الإشعال

4إعداد إيقاف الإشعال: 0-99.99 ثانية إعداد تعسفي

5عدد الاحتراق: 0-999999 مرات

6لديها وظائف الاحتراق التلقائي، الاحتراق، وقف الإشعال والعد

7لديها وظيفة تحويل عمودي / أفقي

8لديه وظيفة إشعال تلقائي

9لديها وظيفة التحويل اليدوي / التلقائي

10الإشعال هو طريقة إشعال عالية الضغط

11يتم توصيل جزء الاختبار مع جهاز التحكم، وذلك باستخدام سدادة الطيران، والاتصال هو قريب جدا

2جزء التحكم

1إشارة الحرق 1 قطعة

2إعداد الاحتراق: 0-99.99 ثانية إعداد تعسفي

31 مؤشر إيقاف الإشعال

4إعداد إيقاف الإشعال: 0-99.99 ثانية إعداد تعسفي

5عدد الاحتراق: 0-999999 مرات

6لديها وظائف الاحتراق التلقائي، الاحتراق، وقف الإشعال والعد

7لديها وظيفة تحويل عمودي / أفقي

8لديه وظيفة إشعال تلقائي

9لديها وظيفة التحويل اليدوي / التلقائي

10الإشعال هو طريقة إشعال عالية الضغط

11يتم توصيل جزء الاختبار مع جهاز التحكم، وذلك باستخدام سدادة الطيران، والاتصال هو قريب جدا

4تحكم مصدر الهواء:

1الغاز: يوصى بالميثان (يتم توفيرها من قبل المستخدم)

2عداد التدفق: 1 (مثل American Dwyer VA20430)

3مقياس ضغط الأنابيب: 1 (نوع دوير 1230-36)

4. 1 مفصل غازي

5القصبة الهوائية: القصبة الهوائية عالية الضغط
