تفاصيل المنتج:
|
| المعيار: | ISO340:2004، GB/T3685-2009، GBT10707-2008 | طلب: | من الأحزمة الناقلة من نسيج القلب والحزم الناقلة من سلك الفولاذ |
|---|---|---|---|
| الوظيفة: | تستخدم لتقييم رد فعل الشريط الناقل في الحريق. | القطر الداخلي للفوهة: | 9.6 ملم |
| سرعة تزويد الهواء: | 1.5 م / ث | مقياس الهواء الإلكتروني: | نطاق الاختبار 0~8M/S |
| ارتفاع اللهب: | 170±10 ملم | حجم الكرتون: | الطول 1000 مم × العرض 600 مم × الارتفاع 1150 مم |
| إبراز: | معدات اختبار احتراق الحزام النقل,معدات اختبار رد فعل النار العمودية,معدات تقييم الحريق على الحزام النقل |
||

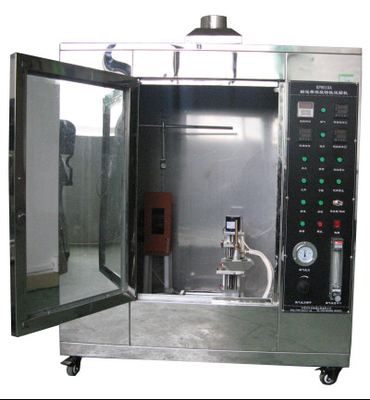

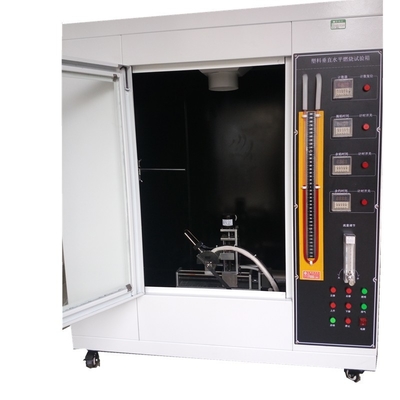

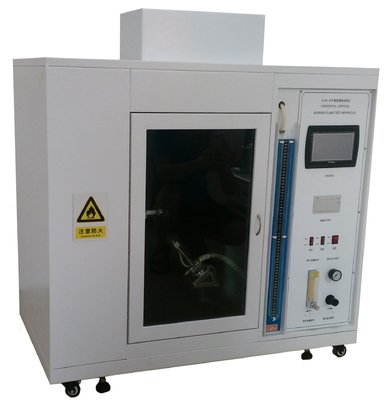

DX8379A Cاختبار الاحتراق الرأسي لحزام النقلمعدات
![]()
نظرة عامة: تستخدم هذه المعدات طريقة اختبار اللهب الصغير (شعلة غاز/شعلة كحول) لتقييم تفاعل أحزمة النقل في الحريق، وهي مناسبة لتقييم أداء الاحتراق لأحزمة النقل ذات القلب النسيجي وأحزمة النقل ذات القلب السلكي الفولاذي. يتم تقييم القدرة على مقاومة انتشار الاحتراق في حالة احتراق اللهب، ويتم تقييم سلوك الاحتراق الرأسي للعينة عن طريق قياس اللهب اللاحق، ونطاق الاحتراق، وتقطر جزيئات الاحتراق.
نطاق التطبيق:أداة اختبار قابلية اشتعال أحزمة النقل مناسبة لاختبار أداء الاحتراق لأحزمة النقل ذات القلب النسيجي وأحزمة النقل ذات القلب السلكي الفولاذي المستخدمة في الصناعات الكيميائية والفحم والمعدنية والكهرباء. تستخدم لتقييم تفاعل حزام النقل في الحريق.
المعايير: تلبية معايير GB/T3685-2009، ISO340:2004 و GBT10707-2008
مبدأ الاختبار:
يتم إشعال العينة الموضوعة عموديًا تحت ظروف اللهب المحددة بمصدر إشعال لهب صغير، ويتم تقييم أداء احتراق العينة بشكل شامل عن طريق قياس الاحتراق المستمر ووقت الاشتعال للاحتفاظ باللهب المفتوح بعد إزالة اللهب، ونفخ الهواء على العينة لمدة 60 ثانية بعد إزالة اللهب، ومراقبة سلوك الاحتراق وقياس وقت الاشتعال المستمر.
الأداء الفني للمعدات:
القطر الداخلي للفوهة: 9.6 مم؛
وضع إمداد الهواء: إمداد هواء تلقائي بالمروحة، وقت إمداد الهواء 60 ثانية؛
سرعة إمداد الهواء: 1.5 م/ث؛
مقياس الرياح الإلكتروني: نطاق الاختبار 0 ~ 8 م/ث
مقياس حرارة TES: نطاق القياس 0 ~ 1300 درجة مئوية، الدقة 0.1 درجة مئوية
نظام دفع ورفع الشعلة التلقائي؛
زاوية الشعلة: 45 درجة من الأفقي
ارتفاع اللهب: 170 ± 10 مم
طريقة إشعال اللهب: إشعال إلكتروني تلقائي
وقت الاحتراق: يمكن ضبط 0 ~ 99.99 ثانية بشكل تعسفي، والدقة ± 0.01 ثانية.
مؤقت وقت اللهب واللا لهب: 0 ~ 99.99 ثانية، الدقة: ± 0.01 ثانية؛
الوقود: مزيج 5% (حجم/حجم) ميثانول و 95% (حجم/حجم) إيثانول (تركيبة العميل)؛
حجم غرفة الاختبار: 0.5 متر مكعب
حجم الكرتون: طول 1000 مم × عرض 600 مم × ارتفاع 1150 مم
الوزن: 40 كجم
مصدر الطاقة: تيار متردد 220 فولت؛ 50 هرتز؛ 50 واط؛
المادة: مصنوعة بالكامل من الفولاذ المقاوم للصدأ SUS 304
ملاحظة: يمكن تعديل زاوية الشعلة، وعند استخدامها لاختبار الاحتراق الأفقي، يتم ضبط الشعلة على 45 درجة؛ عند استخدامها لاختبار الاحتراق الرأسي، يتم ضبط الشعلة على 90 درجة.
غرفة الاحتراق:
3.1 الصندوق: 0.5 متر مكعب، معالج بواسطة آلات CNC، الشكل المقوس جميل وكريم. SUS304
مادة الفولاذ المقاوم للصدأ / طلاء الخبز، مع خصائص المظهر الجميل، ومقاومة الصدأ والتآكل.
3.2 الجزء العلوي من الصندوق مجهز بنظام عادم ودخان، والذي يمكنه تفريغ غاز العادم إلى الخارج عند اكتمال الاختبار؛ أثناء الاختبار، يتم إيقاف تشغيل النظام.
3.3 الجزء الأمامي من الصندوق مجهز بنافذة مراقبة زجاجية مقواة يمكن إغلاقها أثناء الاختبار، مما يسهل مراقبة حالة الاختبار.
شعلة الاحتراق:
4.1 مصباح بنسن الغازي، يتوافق تمامًا مع متطلبات GB/T3685-2009، القطر الداخلي للمصباح 10 مم.
4.2 القطر الخارجي للشعلة: Φ11.5±0.1 مم، القطر الداخلي للشعلة: Φ10±0.1 مم، الفوهة بعيدة عن الهواء
ارتفاع المدخل 200±10 مم
4.3 زاوية الشعلة: 45 درجة من المستوى
4.4 ارتفاع اللهب: 180±20.
نظام المروحة:
5.1 يعتمد جهاز مروحة قابل لتعديل سرعة الرياح، نطاق تعديل سرعة الرياح: 0.05 ~ 2 م/ث
نظام قياس درجة الحرارة (اختياري):
6.1 المستشعر الحراري مصنوع من النحاس الإلكتروليتي ذي الموصلية العالية جدًا. الطول 8.8±0.02 مم، القطر: Φ5.5±0.01 مم
6.2 مزدوج حراري من النوع K، مع أنبوب فولاذي مقاوم للصدأ بقطر 0.5 مم كغلاف، ومقياس تحكم في درجة الحرارة PID ذكي ومزدوج حراري من النوع K
مطابق للمزدوج الحراري. الحد الأقصى للقياس هو 1350 درجة مئوية.
6.3 نظام الاختبار: متحرك، يتم وضعه في غرفة الاختبار أثناء قياس درجة الحرارة وقياس درجة الحرارة.
6.4 مجهز بساعة توقيت إلكترونية: دقيقة حتى 0.1 ثانية (في وضع الاستعداد أثناء قياس درجة الحرارة والمعايرة)
التجهيزات الرئيسية:
6.1 حامل الاختبار: مصنوع من الفولاذ المقاوم للصدأ، المستوى الذي يقع فيه الحامل والشعلة موازٍ لمستوى نافذة المراقبة، مما يسهل المراقبة والتشغيل.
6.2 إطار إسفيني الشكل: إضافة أوتاد، يتم تركيب الشعلات على الأوتاد، ويتم تركيب الإطارات الإسفينية الشكل على محرك كهربائي
يمكن تحريكه ذهابًا وإيابًا على منصة متحركة، ويمكن تحريكه تلقائيًا في العينة دون الحاجة إلى دفع وسحب الشعلة يدويًا.
6.3 مجهز بمجموعة من المساطر التي يمكنها قياس اللهب الخارجي واللهب الداخلي للهب.
6.4 يجب تجهيز مسطرة فولاذية مقاومة للصدأ بطول 500 مم ودقة 1 مم للاختبار.
