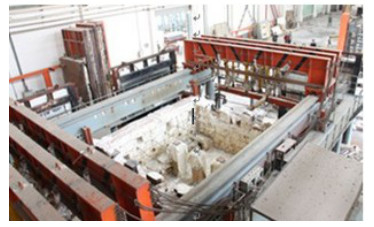

اختبار مقاومة الحرائق للمكونات المبنية الفرن الرأسي والفرن الأفقي

DX8364 اختبار مقاومة الحريق لمكونات البناء الفرن الرأسي والفرن الأفقي (EN13381-8)

فرن أفقي:

نطاق الاختبار:

1. الجدران الحاملة من الخرسانة المقاومة للنيران مع مساحة حريق من جانب واحد تبلغ 3000 × 3000 (ملم) ، الجدران الحاملة من البنية الصلبة مع طبقة حماية (طلاءات مضادة للحريق) ،الجدران الحاملة للصفائح الحاملة من الصلب الخفيف، والجدران الحاملة اللصقة، وما إلى ذلك، وتحديد درجة حرارة النقاط المختارة مع مقاطع مختلفة وعريضات مختلفة داخل الجدار.

2- اختبار مقاومة الحريق للمكونات المعدلة من جديد غير تحمل الحمولة - جهاز اختبار ذكي لمقاومة الحريق للجدار غير تحمل الحمل

حجم صافي الفرن هو 4200 × 4800 × 1500 (ملم) ، ومساحة النار من العينة هي 4200 × 4800 (ملم)

نطاق الاختبار: يمكن أن يكتشف أداء مقاومة الحريق للعينات الهيكلية المتماثلة وغير المتماثلة في نفس ظروف العمل في نفس الوقت ، مثل: الأبواب والنوافذ المقاومة للحريق ،زجاج، مواد التغطية المقاومة للحريق ، وما إلى ذلك ، ويمكن أيضا إجراء اختبارات مقاومة الحريق على الحوائط المقاومة للحريق الكبيرة ومكونات الحوائط المقاومة للحريق مثل جدران الحماية فائقة الكبر ،جدران الحائط الزجاجية المقاومة للحريق والشاشات الدوارة المقاومة للحريق، مع كفاءة عالية، ويمكن اختبار عدة عينات مختلفة أو مماثلة في نفس الوقت.

3جهاز اختبار ذكي لمقاومة النار من عمود تحمل

حجم صافي الفرن هو 3000 × 3000 × 4700 (ملم) ، وارتفاع نار العينة هو 3000 ~ 4600 ملم (الارتفاع الإجمالي للعمود هو 3600 ~ 5200 ملم).الحجم الأقصى للقطع العرضي للعينات هو 800 مم × 800 مم أو Φ800 مم.

الحمل المحوري الإجمالي هو 15000kN ، والحملات الغريبة العليا والسفلية هي 1000kN لكل منهما.

فرن أفقي:

نطاق الاختبار:

1. الجدران الحاملة من الخرسانة المقاومة للنيران مع مساحة حريق من جانب واحد تبلغ 3000 × 3000 (ملم) ، الجدران الحاملة من البنية الصلبة مع طبقة حماية (طلاءات مضادة للحريق) ،الجدران الحاملة للصفائح الحاملة من الصلب الخفيف، والجدران الحاملة اللصقة، وما إلى ذلك، وتحديد درجة حرارة النقاط المختارة مع مقاطع مختلفة وعريضات مختلفة داخل الجدار.

2- اختبار مقاومة الحريق للمكونات المعدلة من جديد غير تحمل الحمولة - جهاز اختبار ذكي لمقاومة الحريق للجدار غير تحمل الحمل

حجم صافي الفرن هو 4200 × 4800 × 1500 (ملم) ، ومساحة النار من العينة هي 4200 × 4800 (ملم)

نطاق الاختبار: يمكن أن يكتشف أداء مقاومة الحريق للعينات الهيكلية المتماثلة وغير المتماثلة في نفس ظروف العمل في نفس الوقت ، مثل: الأبواب والنوافذ المقاومة للحريق ،زجاج، مواد التغطية المقاومة للحريق ، وما إلى ذلك ، ويمكن أيضا إجراء اختبارات مقاومة الحريق على الحوائط المقاومة للحريق الكبيرة ومكونات الحوائط المقاومة للحريق مثل جدران الحماية فائقة الكبر ،جدران الحائط الزجاجية المقاومة للحريق والشاشات الدوارة المقاومة للحريق، مع كفاءة عالية، ويمكن اختبار عدة عينات مختلفة أو مماثلة في نفس الوقت.

3جهاز اختبار ذكي لمقاومة النار من عمود تحمل

حجم صافي الفرن هو 3000 × 3000 × 4700 (ملم) ، وارتفاع نار العينة هو 3000 ~ 4600 ملم (الارتفاع الإجمالي للعمود هو 3600 ~ 5200 ملم).الحجم الأقصى للقطع العرضي للعينات هو 800 مم × 800 مم أو Φ800 مم.

الحمل المحوري الإجمالي هو 15000kN ، والحملات الغريبة العليا والسفلية هي 1000kN لكل منهما.

نطاق التطبيق:وهي مناسبة للمكونات التي تحمل الحمل وغير تحمل الحمل مثل الجدران والحزم والأعمدة والأرضية والسقف والأسطح ، ويمكن استخدام الهياكل أو الملحقات أو الهياكل الأخرى كمرجع.هذه آلة الاختبار مناسبة لاختبار جميع مكونات GB/T9978.1~9 ومعايير ISO834-1~9.

نطاق التطبيق:وهي مناسبة للمكونات التي تحمل الحمل وغير تحمل الحمل مثل الجدران والحزم والأعمدة والأرضية والسقف والأسطح ، ويمكن استخدام الهياكل أو الملحقات أو الهياكل الأخرى كمرجع.هذه آلة الاختبار مناسبة لاختبار جميع مكونات GB/T9978.1~9 ومعايير ISO834-1~9.

المعايير الرئيسية:

المختبر: 4.5M ((طول) x 4.5M ((عرض) x 3.5M ((ارتفاع) ، الاستخدام الداخلي للمواد العازلة عالية درجة الحرارة.

جهاز التحميل: يتم اعتماد تحميل ميكانيكي لنقل الرافعة الجوية في المبنى. يمكن محاكاة تحميل متجانس أو مركزي أو محوري أو غريب.

الإطار الداعم: متصل بمؤشر على الإطار بواسطة أربعة أدوات.

العاملات الحرارية: بما في ذلك العاملات الحرارية في الفرن ، والعاملات الحرارية الخلفية ، والعاملات الحرارية المتنقلة ، والعاملات الحرارية الداخلية ، وعاملات الحرارة الحيوية موزعة في مناطق مختلفة.

مسبار قياس ضغط الفرن: مسبار قياس على شكل حرف T ، دقة القياس ± 2Pa

مسبار قياس فجوة العينة: قطر 6mm ± 0.1mm قطر ± 0.2mm قطر

نظام الاحتراق: نظام توزيع الغاز (في نطاق 10 أمتار) ، قاذف اللهب (لا يقل عن 20) وصمامات تنظيم

مصدر غازات الاحتراق: البروبان بنقاء أكثر من 95%، غاز سائل (يتم توفيره من قبل المستخدم)

تدفق الغاز: 0~100L/min دقة القياس 2.5 درجة

تدفق الهواء: 0~50m3/min دقة القياس≤±0.5m3/min

سعة خزان الغاز: ≥50kg×6

نظام التحكم في درجة حرارة الفرن: الحد الأقصى لنقطة أخذ العينات هو 10 نقاط

نظام التهوية ومكبوت التحكم، الخ

نطاق قياس حرارة الإشعاع على سطح النيران العكسية للعينة: 0 ~ 10W / cm2

يتم التحكم في درجة الحرارة والضغط في الفرن عن طريق توصيل RS485 من الكمبيوتر بنظام التحكم،ويتم تحويل الجهد الخارجي المتردد من أجهزة استشعار اختبار الاحتراق مثل العاملات الحرارية وأجهزة استشعار الضغط إلى شكل رقمي، والتي يمكن بعد ذلك أن يتم نقلها إلى نظام الكمبيوتر لعرض وتخزينها.
