معدات اختبار الحرارة القصوى لمواد العزل الحراري لتقييم الحرارة القصوى للاستخدام

DX8359A اختبار الحرارة القصوىالمعداتللمواد العازلة الحرارية

تتوافق مع المعيار:وفقًا للمعايير ذات الصلة GB/T17430-2015 "طريقة تقييم درجة الحرارة القصوى للمواد العازلة الحرارية" غير مساوية:ASTM C411-82 "طريقة الاختبار لأداء السطح الساخن لمواد العزل الحراري في أعلى درجات الحرارة" ASTM C447-85 "عدم معادلة المعايير ذات الصلة لمواد العزل الحراري": ASTM C411-82 "منهج الاختبار لأداء السطح الساخن للمواد العازلة الحرارية في أعلى درجات الحرارة".ASTM C447-85 "أسلوب تقييم الحرارة العازلة الحرارية القصوى"، و ISO 8142:1990 الملحق A "طريقة الاختبار لتحديد درجة حرارة الخدمة القصوى لأغلفة أنابيب الصوف المعدني المسبقة الصنع".

Tخصائص المنتج:استخدام أدوات آلة CNC لمعالجة وتشكيل ، شكل القوس جميل وسخي. لديه خصائص الجمال ومكافحة الصدأ ومكافحة التآكل.الأجزاء الأخرى مصنوعة من الفولاذ 45 # مع طبقة سطحية مكثفة / SUS304 الفولاذ المقاوم للصدأ.

نطاق التطبيق:وهو مناسب لتقييم درجة حرارة الاستخدام القصوى لمنتجات العزل الحراري مثل المواد العازلة المملوءة بشكل فضفاض ، والحزام ، والبطانيات ، والكتل ،ألواح وأقراص أنابيب العزل المعدة مسبقاً.

Tالمعلمات التقنية الرئيسية:

1لوحة التسخين: مصنوعة من الفولاذ المقاوم للصدأ SUS304 ، مع مساحة اختبار 900 * 450mm ، محاطة بطبقة حماية ، وعرض 80mm. على السطح السفلي لوحة التسخين ،هناك نادرا ما لا يقل عن خمسة أزواج حرارية لتحديد درجة حرارة سطحها، أربعة منها مثبتة على قطب عرض منطقة التدفئة للصفيحة التدفئة وعلى بعد 150 ملم من كل زاوية، ويتم وضع ثرمو زوج الخامس في وسط صفيحة التدفئة.يجب ألا تكون درجة الحرارة المقاسة في أي نقطة أقل من درجة الحرارة المطلوبة والفرق هو + 5٪ أو + 15 درجة مئوية (أيهما أصغر).

2أنبوب التدفئة: مصنوع من الفولاذ المقاوم للصدأ SUS304 ، بطول 2M وقطر اسمي 88mm و 108mm و 133mm على التوالي. يتم ترتيب ثلاثة أنابيب التدفئة جنبا إلى جنب ،يسمح باختبار قشور الأنابيب المعزولة الجاهزة بشكل فردييجب أن تكون نهاية أنبوب التدفئة مزودة بمنطقة حماية بطول لا يقل عن 75 ملم ومدفئ مساعد لمنع فقدان الحرارة المفرط في نهاية العينة.يتم تثبيت ثيرموبول كل 0.3m لتحديد درجة حرارة سطح أنبوب التدفئة. يتم ترتيب المزدوج الحراري في دوامة حول أنبوب التدفئة على فترات 90 درجة.يجب ألا تكون درجة الحرارة المقاسة في أي نقطة أقل من درجة الحرارة المطلوبة والفرق هو + 5٪ أو + 15 درجة مئوية (أيهما أصغر).

3نظام قياس درجة الحرارة: قطر سلك الحرارة هو 5.0mm

4درجة الحرارة القياسية: 0-500، 0-900، 0-1250 درجة مئوية (اختياري) ؛ يتم قياس درجة الحرارة باستخدام وحدة PLC +.

5جزء التحكم: يتم اعتماد وحدة PLC ، ويتحكم الحاسوب الصغير في عرض منحنى درجة حرارة السطح الساخن في الوقت الحقيقي ويخرج التقرير.

6سرعة التسخين: 5 درجة مئوية/دقيقة أو 3 درجات مئوية/دقيقة يمكن تعيينها.

7جمع درجة الحرارة: يتم جمعها كل دقيقتين ويتم عرضها مع منحنى

8وقت استجابة العامل الحراري: <0.5 ثانية

9خطأ درجة الحرارة: ± 0.5 درجة مئوية

10خطأ توقيت: 1s/h

11جهاز كمبيوتر: مجموعة من أجهزة الكمبيوتر (تلبي على الأقل المتطلبات التالية: أجهزة الكمبيوتر ذات العلامة التجارية الأولى ؛ وحدة المعالجة المركزية: جيل INTEL I5-III أو أعلى ؛ ذاكرة: 4G أو أعلى ؛ قرص صلب: 500G أو أعلى ؛ مع منفذ متسلسل:تشغيل جهاز التحكمالشاشة: شاشة LCD LED فوق 20 بوصة ، دقة فوق 1600 * 900 ؛ نظام Windows XP. ), طابعة. مجموعة من برامج الاختبار.

12مجهزة بجهاز حكم مسطح ومقياس: قم بقياس الجدار.

13مجهزة بحاويات عينة

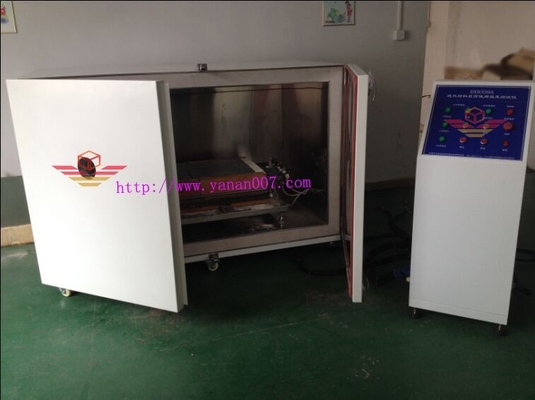

14حجم فرن الاختبار: L2245 × W1500 × H1600 (ملم).

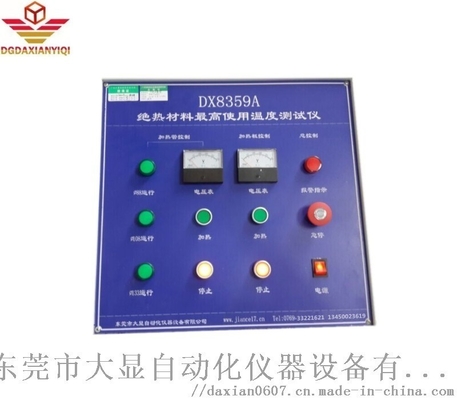

15حجم صندوق التحكم: L500 × W500 × H1200 (ملم) ، يتم التحكم في صندوق التحكم بواسطة الكمبيوتر.
