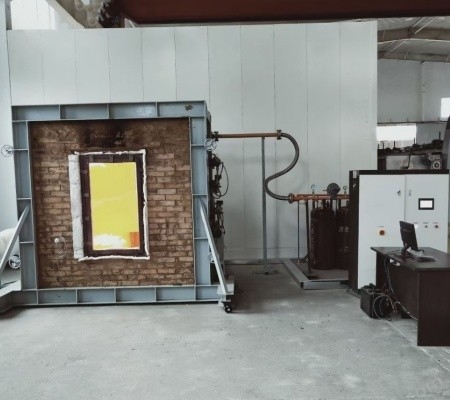

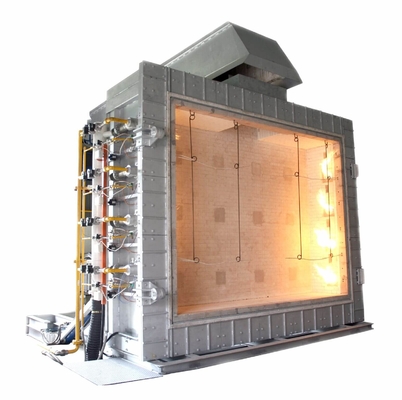

معدات اختبار مقاومة الحريق لمكونات المباني

DX8342 اختبار مقاومة الحريقالمعداتلمكونات المباني

نطاق التطبيق: مناسب لاختبار مقاومة الحريق لمكونات المباني، ومقاومة الحريق لمكونات الفصل الرأسي تحمل الحمل.

تشغيل الجهد: AC 380V ± 10% 50NZ.

جسم الفرن: يتكون فرن الاختبار من الطوب، والبنية الصلبة والمواد العازلة للحريق والحرارة.

حجم العينة: عرض 300 ملم × ارتفاع 300 ملم (يمكن تخصيصها).

أبعاد الفرن هي تقريبا:

الفرن الرأسي: L3.2m × W2.2m × H4.0m

الفرن الأفقي: L3.2m × W3.2m × H1.5.

تدفق الغاز: 0~100L/min دقة القياس 2.5 درجة.

تدفق الهواء: 0~50m3/min دقة القياس≤±0.5m3/min.

سعة خزان الغاز: ≥50kg×6.

معدات قياس الحمل: يجب إضافة ±2.5% من قيمة الحمل (المطلوبة لاختبار نوع الحمل).

مسبار قياس فجوة العينة: قطر 6mm ± 0.1mm ، قطر 25mm ± 0.2mm.

نظام الاحتراق: نظام توزيع الغاز (في نطاق 10 أمتار) ، قاذف اللهب (لا يقل عن 20) وصمامات تنظيم.

مصدر غاز الاحتراق: البروبان، الغاز المسال.

نظام التحكم في درجة حرارة الفرن: الحد الأقصى لنقطة أخذ العينات هو 10 نقاط.

نظام التهوية ومكبس التحكم، الخ

نطاق قياس حرارة الإشعاع على سطح النيران العكسية للعينة: 0 ~ 10W / cm2.

نطاق قياس ضغط الفرن: 0 ~ 100pa

دقة القياس: ≤±3pa.

درجة حرارة الاختبار: يفي نظام تحكم درجة حرارة الفرن بمتطلبات T-T0=3451g (8t+1) ، ويتم التحكم في انحراف التحكم في درجة الحرارة:

في الساعة 0 دقيقة

في العاشرة

عندما يكون T> 30 دقيقة ، d ≤ 5 ٪.

درجة حرارة الفرن: ± 15 درجة مئوية.

درجة حرارة العينة الداخلية: ± 10 درجة مئوية.

درجة حرارة العينة: ± 4 درجة مئوية.

ظروف قياس ضغط الفرن:

بعد 5 دقائق من بدء الاختبار، يجب أن تصل ظروف الضغط الإيجابي المحددة أدناه في الفرن.

العضو الأفقي - على المستوى الأفقي 100 ملم تحت سطح الجزء السفلي من العينة ، يبلغ ضغط الفرن 15Pa ± 5Pa.

العضو الرأسي 3m ارتفاع في الفرن، 100mm من سطح العينة. ضغط الفرن هو 15Pa±5Pa.

بعد 10 دقائق من بدء الاختبار ، يجب أن يصل الفرن إلى ظروف الضغط الإيجابي المحددة أدناه.

العنصر الأفقي - على المستوى الأفقي 100 ملم تحت سطح الجزء السفلي من العينة ، يبلغ ضغط الفرن 17Pa ± 3Pa.

العضو الرأسي 3m ارتفاع في الفرن، 100mm من سطح العينة. ضغط الفرن هو 17Pa±3Pa.

درجة حرارة الفرن: ± 15 درجة مئوية، باستخدام ثيرموبول قطره 1 ملم.

درجة حرارة العينة هي ± 4 درجة مئوية، وقطر السلك 0.5 ملم.

معدل حرارة من البلاتين الروديوم البلاتين S-قيمة، درجة الدقة ‖.

ثيرموبول زنجي من النيكل والنيكل والسيليكون، من الدرجة ‖.

نطاق التوقيت: 0 ~ 120min دقة التوقيت: < ± 1s.

نظام الكشف عن درجة حرارة العينة: الحد الأقصى لنقطة أخذ العينات هو 20 نقطة.

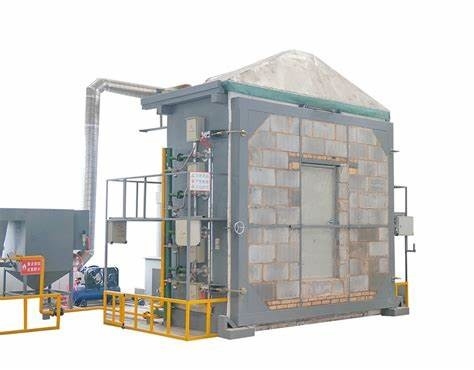

نطاق التطبيق:يلبي فرن الاختبار المؤشرات والمتطلبات التقنية المحددة في المعيار الوطني GB/T7633-2008.وهي مناسبة لاختبار المقاومة للحريق للأبواب الأفقية غير المحملة والشاشات المتحركة.

المعايير الرئيسية:

الطاقة الكهربائية: 6 كيلوواط

نطاق قياس ضغط الفرن: 0-100Pa دقة القياس: ≤±3Pa

تدفق الهواء: 0-50m3/min دقة القياس: ≤±0.5 m3/min

مصدر غاز الاحتراق: البروبان، الغاز المسال (يتم توفيره من قبل المستخدم)

سعة خزان الغاز: 50kg × 6

نطاق قياس حرارة الإشعاع لسطح النيران العكسية للعينة: 0 ~ 10W / cm2 ؛

نطاق قياس ضغط الفرن: 15Pa±5Pa.

درجة حرارة الاختبار: درجة حرارة البرنامج 15 دقيقة درجة حرارة الغرفة ~ 718 درجة مئوية

درجة حرارة الغرفة 30 دقيقة ~ 821 درجة مئوية، درجة حرارة الغرفة 60 دقيقة ~ 925 درجة مئوية،

درجة حرارة الغرفة لمدة 90 دقيقة ~ 986 درجة مئوية؛ درجة حرارة الغرفة لمدة 120 دقيقة ~ 1029 درجة مئوية؛

درجة حرارة الغرفة 180 دقيقة ~ 1115 درجة مئوية، درجة حرارة الغرفة 240 دقيقة ~ 1150 درجة مئوية.

جهاز استشعار درجة الحرارة: في الفرن: 9 أجهزة حرارية مصفحة من النيكل - الكروم - النيكل - السيليكون بقيمة K ، مستوى الدقة: الفئة الثانية

إطلاق النار العكسي: 29 عازلاً حرارياً من النيكل-الكروم-النيكل-السيليكون، فئة الدقة: الفئة الثانية

نطاق التوقيت: 0-240min دقة التوقيت: <± 1s

حجم العينة: (يمكن تخصيص مواصفات خاصة من قبل المستخدمين)

المساحة المستخدمة للمعدات: الطول × العرض × الارتفاع (3.8 × 2.4 × 4.5) م.

وزن المعدات: 4500 كجم (يجب تركيب فرن الاختبار في الموقع) ؛

نظام الغاز: 150 كجم/ساعة (اختياري).

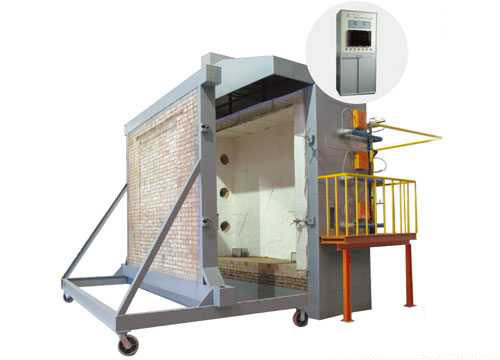

يحدد معيار ISO 9705:2003 طريقة اختبار لمحاكاة الحريق الذي يحدث في الجزء الركن من غرفة صغيرة.الذي يستخدم مصدر إشعال قياسي لتقييم تأثير منتجات السطح على تطور الحريق، والذي يوفر بيانات حول الحرق من الإشعال إلى الحرق من الحرائق التي تحدث تحت مصدر الإشعال القياسي ؛ ISO 9705:2003 يصف أيضا تقنيات قياس مختلفة داخل وخارج الغرفة. توفر اختبارات ISO 9705 في هذا القسم معلومات خلفية ودعم للمستخدمين المحتملين.تدفق الحرارة من المحرق في الغرفة، وتوازن الحرارة في الغرفة في النار، وأنواع الدخان والغازات السامة المنتجة، ونتائج المحاكاة لهذه الاختبارات.

يتم استخدام طريقة الاختبار أيضًا في طريقة الاختبار في الصين ، والمعيار الذي تم تطويره هو GB 20286 المرفق B والمرفق C.

تتوافق مع:المعايير ISO 9705 و NFPA 266 و GB20286 المرفقين B و C ، الخ

المعلمات التقنية:

1رف أدوات 19 بوصة، بما في ذلك محللات الأكسجين وثاني أكسيد الكربون وأحد أكسيد الكربون

2تحليل الأكسجين هو تحليل الأكسجين الذي يستخدم طريقة قياس تغير الضغط البارامغناطيسي للكشف عن تركيز الأكسجين في الغاز. وقت الاستجابة (T90) 3.5 ثانية،وقت معالجة الإشارة الداخلية < 1 ثانية، جهاز استشعار الضغط (داخلي) 50 ~ 200 kPa ، صفر الانحراف < 0.5٪ / شهر من نطاق القياس الأدنى على لوحة الاسم ، 0.5٪ / شهر من انحراف القيمة القياسية < نطاق القياس الحالي ،خطأ التكرار < 1% من نطاق القياس الحالي1٪ من نطاق القياس الحالي من الحد الأدنى للكشف، خطأ خطية < 1٪ من نطاق القياس الحالي

3محلل ثاني أكسيد الكربون ومحلل أول أكسيد الكربون من نوع الأشعة تحت الحمراء غير المنفصلة ، ويستند المبدأ إلى حقيقة أن جزيئات الغاز لديها نطاق امتصاص الأشعة تحت الحمراء المحدد ،ويتم اعتماد طريقة تحليل الأشعة تحت الحمراء المتناوبة ذات شعاع واحدالحد الأدنى للكشف هو 1٪ من نطاق القياس الحالي ، والخطأ الخطي للقياس هو ± 1٪ من المقياس الكامل < عندما يكون الحد الأقصى في الحد الأقصى ،يمكن تكرارها عند نسبة < ± 1٪ من الحد الأدنى للمجموعة على لوحة الاسمو وقت الاستجابة (وقت T90) حوالي 1.2 لتر/دقيقة من تدفق غاز العينة < 30 ثانية

4. نطاق محلل الأكسجين هو 0-25٪، نطاق محلل ثاني أكسيد الكربون هو 0-10٪، ونطاق محلل أول أكسيد الكربون هو 0-1٪

5يتم استخدام جهاز التحكم في درجة الحرارة للتحكم في مصيدة البرد ، ويتم إزالة الماء بالكامل خلال عملية تكرير الغاز في الاختبار

6المضخة ذات الرأس المزدوج لعملية أخذ عينات الغاز يمكن أن تنقل عينات الغازات المولدة أثناء الاحتراق إلى المحلل على بعد حوالي 30 مترًا

7نظام جمع البيانات (بما في ذلك إجراءات التشغيل والتحكم)

8تتبنى لوحة الاستحواذ 16 بتات واسعة المدى مكاسب، لوحة I / O التناظرية والرقمية

9نوع الحرارة: نوع K، النطاق: درجة حرارة المحيط ~ 1500 درجة مئوية.

10يمكن لنظام جمع البيانات جمع البيانات من خلال تثبيت وتفعيل سجلات البيانات أو مؤشرات الميدان

11يتكون نظام جمع البيانات من الأجزاء التالية:

وحدة مدخل ثيرموبول بت، وحدة مدخل انتاجية 16 بت، وحدة مدخل / مخرج رقمية، وحدة مخرج انتاجية 12 بت، لوحة قاعدة 4 و 8 فتحات، قاعدة الاتصال، وحدة الشبكةإمدادات الطاقة 24 فولت 5A DC مدخل طاقة عامةحاسوب لجمع البيانات، طابعة
