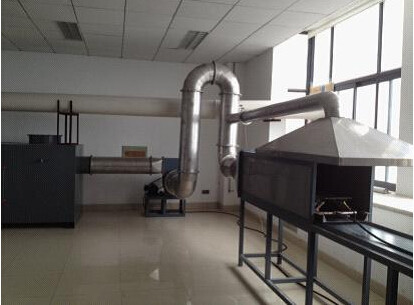

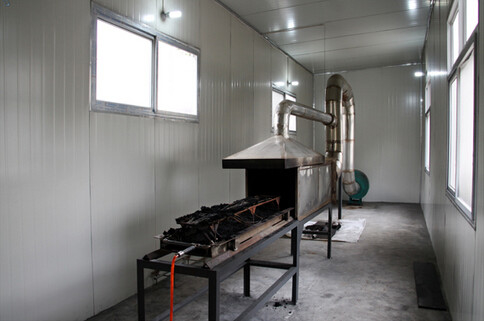

معدات اختبار أداء احتراق البروبان على الطرق لاختبار أداء احتراق البروبان على الطرق

DX8332B معدات اختبار أداء احتراق البروبان على الطرق

نطاق التطبيق:يستخدم أساساً لاختبار أداء احتراق البروبان في الطريق من الحزام النقل المتخلف للنار من أنسجة مناجم الفحم.وفقًا لـ MT914-2008 "حزام نقل مضاد للنار للجسم بأكمله في منجم الفحم"، تم اختبار أداء احتراق البروبان في الطريق.ويتم تشغيل نظام مروحة العادم لتفريغ غازات العادم من خلال معالجة تنقية الكربون النشط للستار المائي لتلبية معايير الانبعاثات الوطنية.

تكوين المعدات:وهي تتكون من أربعة أجزاء: صندوق التحكم الرئيسي، جهاز المنفخة، دعامة الاحتراق، ومصباح الوقود.

صندوق التحكم قابل للإزالة

تنقية الهواء من مروحة العادم: بعد تثبيت قناة العادم في قناة العادم ، يمر الهواء عبر الطريق ، ويتم التحكم في معدل تدفق الهواء بواسطة صمام التحكم.

مادة الإطار مصنوعة من الصلان مربع من الفولاذ المقاوم للصدأ 304 عالية الجودة ، وصندوق التحكم مصنوع من (t = 1.2mm) صفيحة فولاذية كهربائية ثابتة ، ويتم رش السطح بالبلاستيك ،الذي هو أكثر سلاسة وجميلة.

المواد SUS304، شركتي صنعها بنفسي.

نظام التحكم:

6.1 يستخدم صندوق التحكم نظام التحكم بالمرورية، وجميع المكونات الإلكترونية مصنوعة من العلامات التجارية الوطنية الرائدة.والتي يمكن أن تضمن بشكل أفضل أداء العمل ودقة الكشف للآلة.

6.2 تستخدم درجة الحرارة الحرارة الذكية المستوردة PID (مع وظيفة الحساب التلقائي) ومستشعر PT100 الحرارة عالية الدقة والمؤقت.

6.3 يحتوي المعدات على أجهزة حماية السلامة التالية: حماية زيادة في الطاقة، حماية الدائرة القصيرة، حماية زيادة في حلقة التحكم، حماية درجة حرارة عالية للغاية.

المعلمات التقنية الرئيسية:

1 ممر: يتكون من حجرة ، تم بناء جدارها الخارجي من مادة مقاومة للنيران 25 ملم ، حجم المدخل 460 ملم × 460 ملم ، الطول: 1676 ملم ،ويتم توصيلها بمنفذ مع قطر 300 ملم بواسطة وصلة من الفولاذ المقاوم للصدأ ذات سمك 1.5ملم

2غطاء العادم: يتكون من الفولاذ المقاوم للصدأ سميكه 1.5 ملم، ووضع مباشرة فوق غرفة الاختبار، يستخدم لاستخراج غازات الدخان التي تنتشر من خارج فم الفرن خلال عملية الاختبار.

3العقدة: تستخدم لوضع عينة الحزام النقل الثابت، ومواصفات مقعد الاختبار: طول 1500mm، وعرض 220mm، ارتفاع 160mm، تتكون من قضبان فولاذية قطرها 10mm.

4محرقة الفينان: تتكون من ستة حقنات احتراق مع رأس الحقن مائل إلى الداخل بزاوية 45 درجة

5وقود التجربة: ≥ 95% غاز البروبان المملوء (يتم توفيره من قبل المستخدم)

6عينة: شريط نقل مضعف للنار

7جهاز الوزن: يستخدم لوزن عينات الحزام النقل وعبوات الغاز قبل وبعد الاختبار: 30kg/0.001kg

8. مقياس الهواء: يوضع على خط الوسط على بعد 310 ملم من أرضية الغرفة و 285 ملم من مدخل الغرفة

9. الحرارة: نوع K ، قطر خارجية ليست أكثر من 3mm ؛ قطر السلك هو 0.5 mm ، والدقة ليست أقل من الفئة الثانية ، ومدى القياس هو 1300 °C ؛

10نظام التحكم في درجة الحرارة: تحكم الكمبيوتر ، يتم إرسال إشارة ملي فولت الناتجة عن الحرارة إلى لوحة ضبط الإشارة ،ويتم تحويل الإشارة التناظرية إلى إشارة رقمية من خلال بطاقة جمع البيانات، ومن ثم يتم التحكم بها والإبلاغ عنها بواسطة برنامج الكمبيوتر

11- توقيت: الدقة: 0.1S، الخطأ لا يزيد عن 1s / h

12. مقياس تدفق الوقود: 35~350L/H دقة التحكم القابلة للتعديل ± 2L/h

13دقة التحكم في استهلاك الوقود: 565 ± 2g / 50min

14. تشغيل التيار الكهربائي: AC380V 50Hz نظام ثلاثي المراحل بخمسة أسلاك

15استهلاك الطاقة: 4.01 كيلوواط

16درجة حرارة بيئة الاختبار: 5°C-30°C

17التحول الرأسي 6800*4400*2700ملم أو خط مستقيم أفقي 9500*1800*2700ملم
