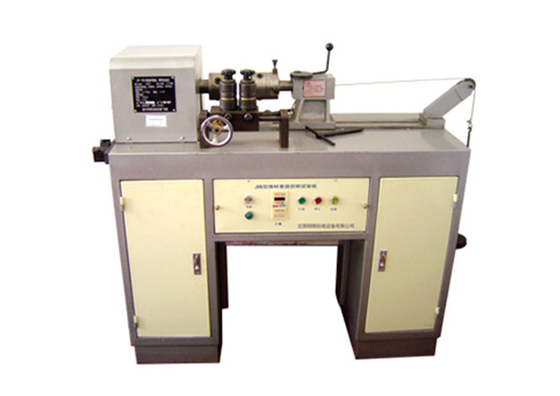

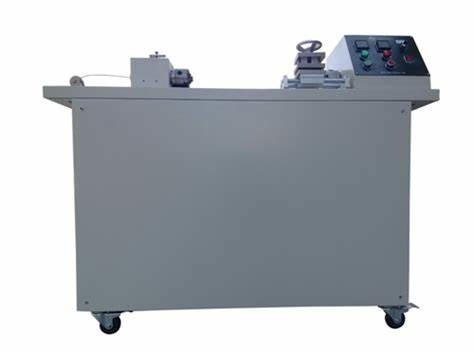

آلة اختبار التواء في التلف السلكي لإجراء اختبارات التواء والتلف على قضبان النحاس

DX8440Wاختبار التواء في التلفيفآلة

مقدمة المنتج

مناسبة أساسا لإجراء اختبارات التواء والتلف على قضبان النحاس والقضبان الألومنيوم وأسلاك الصلب عند سرعة التواء المحددة.ويمكن أيضا أن تطبق على قوة التواء من أسلاك معدنية مختلفة وعدد المرات التي يمكن للفيلم الطلاء من الأسلاك المسمار مقاومة التواء.

طريقة الاختبار:

تتمثل طريقة الاختبار في إمساك كلا طرفي قطعة الاختبار وتثبيت طرف واحد في مكانه.بينما تدور باستمرار الطرف الآخر 360 o ذهابا وإيابا حتى تكسّر قطعة الاختبار أو تتخلص من فيلم الطلاء على الأسلاك المزينة، تعريض الموصل، وتسجيل مقاومة التواء.

الامتثال للمعايير: تلبية متطلبات معايير الاختبار GB4909.4-2009 و GB4909.7-2009.

المعلمات التقنية:

نطاق قطر العينة: قضيب نحاس φ 8mm أو أقل، سلك فولاذ Φ أقل من 3mm

نطاق سرعة الالتواء: (10, 30, 60) r.min

المسافة بين المقبضات: 0-500mm

تصرفات الأجهزة: نوع الـ chuck

نطاق التلف: أسلاك الألومنيوم، ف 3mm إلى 6mm باستخدام قضيب الأساس، فمن المستحسن لتلف يدويا أسلاك الصلب تحت ف3mm؛ تحت ف4mm

نطاق قضيب الأساس: φ1mm،φ2mm،φ3mm،φ4mm،φ5mm،φ6mm،φ8mm،φ10mm،φ12mm،φ14mm،φ16mm

الأبعاد الخارجية:1400mmx530mmx1100mm

مصدر الطاقة: AC 220V 50/60Hz 4A

1قسم اختبار الالتواء

1الطاقة: DC/1HP

2. تشغيل الجهاز: نوع الجهاز

3مسافة المقبض: 0-500 ملم

4السرعة: 6~60 دورة/دقيقة، يمكن تعيينها بشكل تعسفي

5أوقات الدوران: 0-999999, يمكن تعيينها تعسفا

6الحمل المطبق: 5 كجم، 10 كجم، 15 كجم

7الحجم (W × D × H) 130 × 55 × 100 سم

2قسم الاختبار الملفوف:

1قطر القضيب: ¥1.25 ¥19.00mm

2قطر العينة: أسلاك الألومنيوم ¥ 1.25-¥ 6.00mm، أسلاك الصلب ¥ 1.25-¥ 3.80mm

3سرعة الغزل:≤8r/min، مسافة تحريك رأس العمود الأيمن: ≥ 40

4محرك: قوة 0.75 كيلوواط

5الوزن: 10 كجم، 5 كجم، 2 كجم، 1 كجم

هذه الآلة هي آلة اختبار لاختبار صلابة وأداء الالتصاق من أسلاك الألومنيوم الفولاذية، وتلبية متطلبات GB/4909.7 "طرق اختبار الأسلاك العارية - اختبار التلف".أداة اختبار تستخدم لتلف وتلوين أسلاك الألومنيوم، أسلاك الصلب، قضيب الصلب، والأسلاك المتدلية الألومنيوم الأساسية الصلب.
