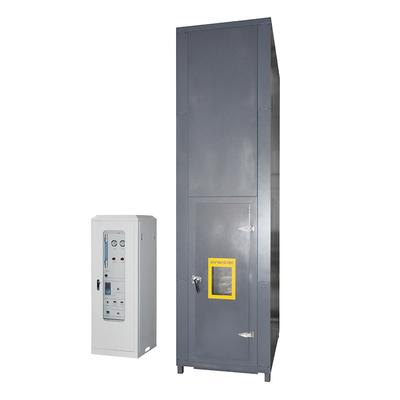

معدات اختبار احتراق سلك وكابلات، تقييم قدرة الأسلاك المربعة المثبتة رأسياً،

DX8349Wاختبار احتراق حزمة الألياف والكابلاتالمعدات

نطاق التطبيق:تستخدم لتقييم قدرة الأسلاك أو الكابلات أو الكابلات الضوئية المربعة المثبتة عمودياً على قمع انتشار اللهب الرأسي في ظل الظروف المحددة.مع الحاجة إلى التعاون مع أبراج إزالة الدخان والغبار أثناء الاستخدامتتكون الآلة بأكملها من عدة أجزاء ، بما في ذلك غرفة الاختبار ، ومصدر الهواء ، وسلم الفولاذ ، ونظام تنقية الانبعاثات ، ومصدر الإشعال ، إلخ.

تتوافق مع المعايير: وفقًا لـ GB/T18380.31-2008 و IEC60332-3-10-2018 "اختبارات الحريق للكابلات والكابلات البصرية في ظل ظروف اللهب - الجزء 31:تقرير اختبار جهاز الاختبار للتركيب الرأسي للأسلاك والكابلات المجمعة لنشر اللهب الرأسي"، ويمكن أن تلبي GB/T18380.32-2008/IEC60332-3-21:212000 "اختبارات الحريق للكابلات والكابلات البصرية في ظل ظروف اللهب - الجزء 32: التثبيت الرأسي للأسلاك المجمعة واختبار الانتشار الرأسي لللهب في الكابلات من الفئة A F / R" GB / T18380.33-2008/IEC 60332-3-222000 "اختبارات الحريق للكابلات والكابلات البصرية في ظل ظروف اللهب - الجزء 33: اختبار انتشار اللهب الرأسي للأسلاك والكابلات المجمعة المثبتة عموديا - الفئة A" ، GB/T18380.35-2008/IEC 60332-3-242000 "اختبارات الحريق للكابلات والكابلات البصرية في ظل ظروف اللهب - الجزء 35: اختبار انتشار اللهب الرأسي للأسلاك والكابلات المجمعة المثبتة رأسيا - الفئة ج" GB/T18380.36-2008/IEC60332-3-252000 "اختبارات الحريق للكابلات والكابلات البصرية في ظل ظروف اللهب - الجزء 36: اختبار انتشار اللهب للأسلاك والكابلات المجمعة المثبتة عموديا - الفئة D".

المعلمات التقنية:

1مربع الاختبار: يجب أن يكون الجهاز التجريبي مربعًا يحمل نفسه بعرض (1000 ± 100) ملم وعمق (2000 ± 100) ملم وارتفاع (4000 ± 100) ملم.الجدار الخلفي وجانبين غرفة الاختبار يجب أن يكون معامل نقل الحرارة حوالي 0.7W؟ M-2؟ K-1 العزل الحراري، 1.5mm سميكة USU304 صفيحة الفولاذ المقاوم للصدأ، 65mm سميكة عزل الألياف المعدنية ملفوفة في الوسط، و 1.5mm سميكة USU304 صفيحة الفولاذ المقاوم للصدأ على الخارج

2مصدر الهواء:

يتم تجهيز مدخل الهواء بمقياس سرعة الهواء الرقمي ، ومعدل تدفق الغاز في الهواء هو (5000 ± 500) لتر / دقيقة.

بعد الانتهاء من التجربة: إذا كانت العينة لا تزال تحترق بعد إيقاف النار لمدة ساعة واحدة ، فهناك إنذار وجهاز يستخدم المطر لوقف الاحتراق بالقوة.

3نوع السلم الفولاذي: العرض (500±5) ملم، عرض السلم الفولاذي القياسي (800±10) ملم، مواد السلم الفولاذي العريض هي USU304 الفولاذ المستدير المستدير

4جهاز تنقية الانبعاثات:

يتم تجهيز الجزء العلوي من صندوق الاختبار بقياس الهواء الرقمي لضمان أن سرعة الرياح أقل من 8M/S ولن تؤثر على تدفق الهواء داخل صندوق الاختبار.

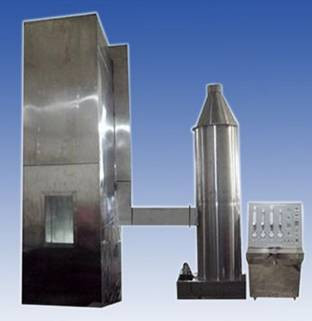

جهاز جمع الدخان وغسل الدخان والغبار: SUS304 الفولاذ المقاوم للصدأ، قطرها 800mm وارتفاعه 3500mm.

مصدر الإشعال

1النوع: يجب أن يتضمن مصدر الإشعال فوهات غاز بروبان من نوع الحزام أو اثنتين ومقاييس التدفق المصاحبة لها ومخلطات فنتوري.يجب أن تكون سطح إمدادات النار لوحة معدنية مسطحة مثقبة مع 242 فتحة بقطر 132 ملم ، مع مسافة مركزية تبلغ 3.2 ملم. يتم ترتيب هذه الثقوب في ثلاثة صفوف متدرجة ، مع 81 ، 80 ، و 81 في كل صف ، موزعة في حجم اسمي ضمن نطاق 257 × 4.5 ملم. بالإضافة إلى ذلك ،يتم فتح سلسلة من الثقوب الصغيرة على جانبي قاذفة اللهب، والتي يمكن أن تحافظ على احتراق مستقر للشعلة. كل مصباح رش يجب أن تكون مجهزة بأجهزة دقيقة للسيطرة على معدل تدفق البروبان والهواء.يمكن استخدام مقياس تدفق دواري أو مقياس تدفق الكتلة

2يجب وضع فوهة موقع مصدر الإشعال أفقيًا ، على بعد (75 ± 5) ملم من السطح الأمامي لعينة الكابل ، (600 ± 5) ملم من الجزء السفلي من صندوق الاختبار ،ومتماثلة مع محور السلم الصلبيجب أن تكون نقطة إشعال مصباح الرذاذ في الوسط بين الشريطين الأفقيتين للسلالم الصلبة ، وعلى بعد 500 ملم على الأقل من الطرف السفلي من العينة.

المعلمات التقنية:

1حجم داخل صندوق الاختبار هو 1000 (W) X2000 (D) X4000 (H) ملم، مع مربع مادة الصوف المعدني مليئة في الوسط

2هناك مساحة استيعاب الهواء من 800 (W) X400 (D) ملم في الجزء السفلي من الصندوق، والتي تبعد 150 ملم من الجدار الأمامي

3مساحة العادم العليا هي 300 (W) X1000 (D) mm

4سلم من الفولاذ المقاوم للصدأ واسع حجم 500 (W) X3500 (H) ، قطعة واحدة

5سلم من الفولاذ المقاوم للصدأ قياس 800 (W) X3500 (H) ، قطعة واحدة

6جهازين للاشتعال القياسي للبروبان

7جهازين لخلط الغازات

8مقياس الضغط و جهاز صمام تخفيض الضغط، قادر على ضبط ضغط البروبان والهواء إلى 0.1Mpa

9ضبط وتعيين معدل تدفق الغاز باستخدام مقياس تدفق دواري

10يقدم الصندوق سلالم فولاذية وشواطئ للمستخدمين للتفتيش في الأعلى

11مجهزة بصمام كرة يمكن أن تغلق يدويا مصدر الهواء

12. تلقائيًا تعيين وقت اختبار الاحتراق وقطع مصدر الغاز تلقائيًا في ذلك الوقت

13. يمكن أن يعرض الحرارة على الجدار الداخلي للصندوق درجة الحرارة داخل الصندوق

14الأبعاد الخارجية لغرفة الاحتراق: 1120 (W) X2195 (D) X5077 (H) ملم

15الأبعاد الخارجية لصندوق التحكم: 1280 (W) X770 (D) X1200 (H) mm

16مصدر الطاقة: AC 220V، 50/60Hz، 2A

17مصدر الغاز: البروبان والهواء (المزود من قبل العميل)
