آلة اختبار مقاومة الرياح لنظام السقف DX8785 ، معدات اختبار مقاومة الرياح للسقف

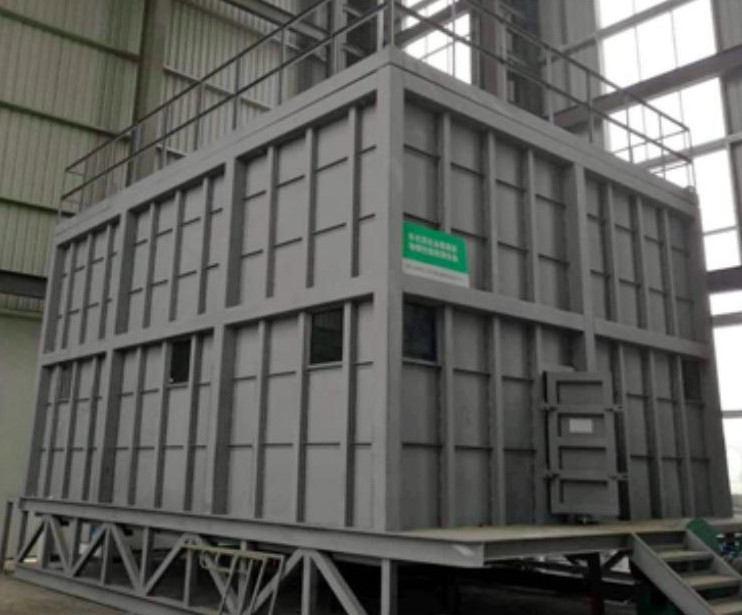

DX8785Rجهاز اختبار مقاومة الرياح في نظام التشغيل، معدات اختبار مقاومة الرياح في السطح

[مواد الاختبار]اختبار مقاومة الرياح في السطح الثابت، اختبار مقاومة الرياح في السطح الديناميكي، اختبار رفع مقاومة الرياح في السطح المعدني، الخصائص الفيزيائية للسطح المعدني.
[المعايير المعمول بها]
GB/T 31543 "منهج الاختبار لمقاومة الرياح لنظام سقف غشاءي من طبقة واحدة" ، JGJ 255 "المواصفات التقنية للسقف الإضاءة والسقف المعدني"GB50896 "المواصفات التقنية لتطبيق هندسة الصفائح المعدنية الملفوفة"، GB 12952 "غشاء عازل المياه من PVC" ، FM 4471 "معيار الشهادة للأسطح الطبقة I" ، ANSI FM 4474 "اختبار مقاومة الرياح لنظام سقف محاكاة عن طريق طريقة الضغط الإيجابي / السلبي",ETAG006: المبادئ التوجيهية الأوروبية للشهادة التقنية لأنظمة غشاء سقف مرنة معقّدة ميكانيكياً>
[المعلمات التقنية]
● نطاق تحكم ضغط الرياح: -10000Pa~10000Pa، دقة: 0.5%
● نطاق اختبار تدفق الهواء: 0 ~ 360m3 / h ، الدقة: 2.5٪
● نطاق اختبار تدفق المياه: 0 ~ 6500L / h (اختياري) ، الدقة: الدرجة 2.5
● نطاق اختبار الانتقال: 0 ~ 80mm ، الدقة: الدرجة 0.1
● ضغط نبض عملية الانحراف في وقت التحكم: دفع: 0.7 ~ 1.0s، مستمرة: 2 ~ 3s، بوك: ≥ 4s
● عدد الدورات: يمكن تعيينها تعسفاً، ودقة التحكم في التردد هي 100٪
● الحجم الأقصى للعينة: 7300×3700ملم
● يمكن تعيين القيمة المصممة لحمل الرياح السلبي الأقصى تعسفاً، والطريقة الافتراضية لعملية الضغط هي الطريقة القياسية،والمتطلبات الموسعة لبرنامج عملية الضغط يمكن أيضا أن يتم تخصيصها بشكل مصطنع.
● متطلبات إمدادات الطاقة: AC 380V، 65kW
● مساحة الأرض: الطول × العرض × الارتفاع = 10500 × 6500 × 4800 مم

آلة اختبار مقاومة ضغط الرياح للأسقف المعدنية
المعايير:
GB/T 15227-2007
GB/T 34555-2017
معيار محافظة قوانغدونغ DBJ/T 15-148-2018 "الأنظمة الفنية للأسقف المعدنية في المناطق المعرضة للرياح القوية"
المعيار الكندي A123.21-04 "منهج اختبار قياسي لمقاومة الرياح الديناميكية لنظم أسطح الغشاء المرفقة ميكانيكياً"
المعيار الأسترالي AS 4040.3-2018 "أساليب اختبار أسطح الصفائح وتغطية الجدران الطريقة 3: مقاومة ضغوط الرياح لمناطق الأعاصير"
أساليب الاختبار للأسقف الرقيقة والجدران الجزء 3: مقاومة ضغط الرياح في مناطق الأعاصير
المنطق:

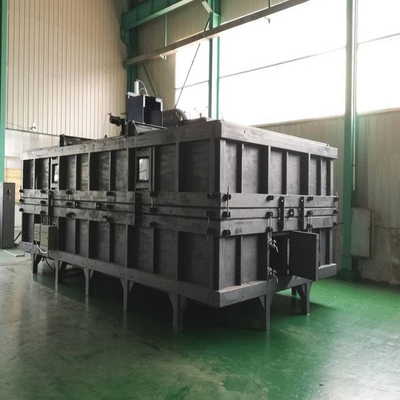

يتم اعتماد مربعين للضغط الثابت، ويتم وضع السقف المعدني في الوسط.عن طريق الاتصال مع مصدر الهواء التوليد الضغط المستقل ونظام الأنابيب ونظام الممر المائي، الوظيفة الرئيسية هي إكمال اختبار أداء ضيق الهواء وضيق المياه للأسقف المعدني للمبنى ، وكذلك أداء حمل الرياح الثابتة وأداء حمل الرياح الديناميكية ،وإكمال مراقبة ضغط الرياح في الوقت الحقيقي من كل طبقة داخل هيكل السقف المعدنية.
السمات الرئيسية:
اعتماد وتكامل تكنولوجيا التحكم الموزعة للكمبيوتر الصناعي المتقدم المعاصر (DCS) ، وتكنولوجيا تنظيم سرعة تحويل تردد المروحة AC ،تكنولوجيا الاتصال الذكية بالأدواتتكنولوجيا محرك الصمامات الذكية، تكنولوجيا التحكم الآلي بالحاسوب، تكنولوجيا الرسومات، تكنولوجيا قاعدة البيانات في الوقت الحقيقي.
يحتوي نظام برمجيات مراقبة الكمبيوتر على عرض رسمي ديناميكي وواقعي ، والتحكم السلس والدقيق في العملية ، واستعلام البيانات الغنية والطباعة ، والحوار الصديق بين الإنسان والآلة.
لديها خصائص البيانات الدقيقة والتحكم التلقائي والتشغيل البسيط والاستقرار والموثوقية والوقت المتوسط الطويل بين الفشل.
نطاق قياس ضغط الرياح:
النطاق الأقصى لضغط الرياح (الستاتيكي/الديناميكي): -15000Pa~15000Pa.
فترة قياس ضغط الرياح في اختبار ضيق الهواء: -1000Pa~1000Pa.
فئة دقة الضغط: فئة 0.5 ؛
نطاق اختبار الانحراف: 0~50/0~100
دقة اختبار الانحراف: ± 0.1mm
مؤشرات التحكم:
1) الكشف عن مقاومة ضغط الرياح:
A. اكتشاف التشوه: ± 1.5٪ من القيمة المستهدفة لضغط التحكم.
B. اكتشاف الضغط التحضيري والضغط المتكرر: ± 1.5٪ من القيمة المستهدفة لضغط التحكم.
ج. اختبار التصنيف والهندسة: ± 2٪ من القيمة المستهدفة لضغط التحكم.
2) الكشف عن ضغط الرياح المتقلب: ± 2٪ من القيمة المستهدفة لضغط التحكم.
برامج المراقبة: من خلال برامج التشغيل الذكية ، يمكن عرض وتجهيز تغييرات كل بيانات الحمل في المختبر بشكل بديهي وكفء ومريح.قيمة التشوه الفعلية لكل مرحلة من الأحمال الثابتة عندما يكون الضغط مشبعًا، وانقر على 2 لمراقبة قيمة التغير المتبقي عند تسوية ضغط كل مرحلة.
2. صندوق الضغط الستاتيكي متصلة مع خط الأنابيب

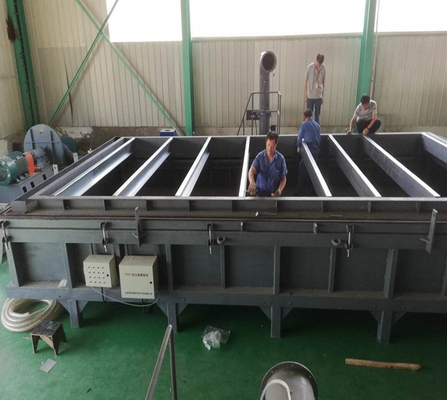

تتكون مربع الضغط الثابت من مربعين أعلى وأسفل، مربع السفلي هو مربع مغلق، يتم تثبيته بشكل ثابت على الأرض،ويتم وضع إطار العينة على الغلاف السفلي لتركيب العينة؛ يتم فتح الصندوق العلوي ورفعه وإزالته بواسطة رافعة ، ويتم توصيل الصندوق السفلي بخيط الأنابيب الهوائية ،ويمكن توصيل الصندوق العلوي بخيط أنابيب الضغط الهوائي الثابت بواسطة أنابيب فولاذية قابلة للفصل;
3مبدأ التحكم في النظام
يتبنى الكمبيوتر الصناعي، PLC وحدة تحكم قابلة للبرمجة، والجهاز الذكي نظام المراقبة الموزعة الكمبيوتر على مستويين،والذي له وظيفة التحكم التلقائي في عملية الكشف، والجمع التلقائي لبيانات الكشف، وتوليد وطباعة تقارير الكشف، واستعلامات البيانات التاريخية.
4اكتساب إشارة ضغط الهواء
يتم استخدام ستة أجهزة نقل ضغط من سعة مختلفة ، وهي:
1قياس ضغط صندوق الضغط الثابت العلوي، 2 جهاز إرسال ضغط؛
2قياس ضغط صندوق الضغط الثابت السفلي، 1 جهاز إرسال ضغط.
3قياس الضغط بين السطح الخارجي والطبقة الداخلية للعينة، 2 جهاز إرسال ضغط؛
4قياس الضغط الصامت: جهاز نقل ضغط واحد
يجب ضمان دقة بيانات الضغط وسرعة استجابة جهاز الإرسال تحت الضغط العالي والمنخفض ، بحيث يتم ضمان دقة بيانات تجربة ضغط الرياح.
5اكتساب إشارات التشوه والتحريك
يتم استخدام خمسة عشر جهاز استشعار للتحرك، وتحتفظ بمعدات جمع البيانات بـ 24 بت، بما في ذلك:
1) 10 قطع من نطاق 0 ~ 50mm؛
2) 5 قطع من نطاق 0 ~ 100mm؛
يمكن ضمان دقة واستقرار قياس الانحراف في نطاق تشوه كبير بما فيه الكفاية ، لضمان دقة بيانات اختبار تشوه ضغط الرياح.
6مصدر الرياح و توليد ضغط الرياح و ضبطها
يتم اعتماد مروحة طرد مركزي مستقلة عالية السرعة ، ويتم توصيل مروحة الطرد المركزي عالية الطاقة إلى صندوق الضغط الثابت العلوي لتوفير ضغط الرياح المتساوي تحت تدفق الهواء العظيم المنقول ،والضغط الساكن في المخرج لا يقل عن ±15000Pa;
الحد الأدنى لقرار ضبط ضغط الرياح هو 10Pa ، والحد الأدنى لقرار ضغط الرياح هو 10Pa ، ولا يؤثر المعدات على شبكة الكهرباء عند تشغيلها ،مع ضوضاء منخفضة وهزة منخفضة، ويمكن توفير الطاقة بنسبة 30 ~ 50٪. يعمل محرك الصمام في الجهاز على اعتماد تكنولوجيا التحكم في الخدمة الكهربائية ، وأداء النظام مستقر ، عالية السرعة ودقة التحكم عالية ،التي تلبي بالكامل المتطلبات التقنية لمعدات الاختبار.
7نظام عكس الضغط الإيجابي والسلبي
يستخدم المعدات جهازًا فريدًا لعكس الضغط الإيجابي والسلبي ، وهو مرن وموثوق به ، ويحقق تحويل الضغط الإيجابي والسلبي لضغط الرياح.
8نظام الكشف الصلب والصلب للماء
هذا المعدات لديها نظام الكشف الصلب والصلب للماء، مجهزة بمضخة المياه، ومقياس تدفق المياه، وأنابيب المياه والفوهة.يمكن لمقياس الهواء والخط القياس المقابلة اختبار ضيق الهواء وضيق المياه من الأسطح المعدنية.
الملاحظة: التكوين أعلاه هو للمرجع فقط، إذا كان هناك أي تغيير في النموذج، يجب أن يكون الوضع الفعلي للموقع هو الأساس.
اختبار أداء الحائط الرابع:
1أداء تشوه ضغط الرياح، أداء تسلل الهواء، أداء تسلل مياه الأمطار وأداء تشوه محتوى الطائرة.
2- اختبار مقاومة ضغط الرياح لجدار الستار الزجاجي: يشير إلى قدرة جدار الستار على الحفاظ على وظيفة الاستخدام الطبيعية وعدم التلف تحت تأثير حمولة الرياح عمودية عليها.
3اختبار أداء ضغط الهواء في جدار الستار الزجاجي: يشير إلى أداء منع الهواء من المرور عبر جدار الستار عندما يتم إغلاق الجزء المفتوح تحت تأثير ضغط الرياح.
4اختبار أداء الصمود المائي لجدار الستار الزجاجي: الصمود المائي مرتبط بوظيفة استخدام ومدة حياة الجدار الستار، ويرتبط بأهمية المبنى،وظيفة الاستخدام والظروف المناخية للموقع، ويتم استخدام متوسط ضغط الرياح لمدة 10 دقائق كأساس للتصنيف.
5اكتشاف أداء تشوه محتوى الطائرة من جدار الستار الزجاجي:ويرجع ذلك إلى التشوهات اللاحقة الناجمة عن الانتقال النسبي لمختلف طوابق المبنى بعد تعرض المبنى لحمل الرياح أو الزلزال;
