كابل طاقة الرياح آلة اختبار مقاومة الدوال عالية ومنخفضة درجة الحرارة لاختبار مقاومة الدوال

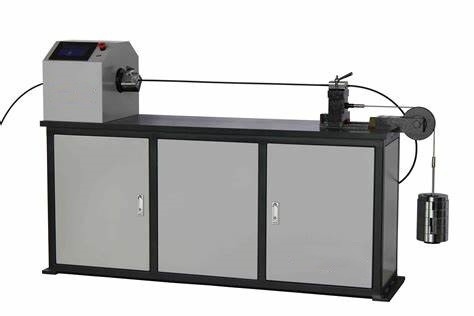

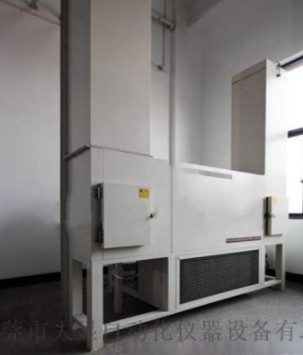

DX8416AWآلة اختبار مقاومة الالتواء في كابل الطاقة عالي ومنخفض درجة الحرارة

1نطاق التطبيق:

وهي مناسبة لاختبار مقاومة الالتواء لمقاومة الالتواء للكابلات المرنة مع مقاومة التواء لنظام توليد طاقة الرياح أو نظام مماثل بجهد اسمي 1.8/3kV أو أقل في بيئة درجة حرارة منخفضة.

2. تلبية المعيار:

طريقة اختبار الالتواء TICW1-2009 للكابل المرن الالتواء لإنتاج طاقة الرياح

اختبار GB/T2423.1-2001 A: طريقة اختبار درجة حرارة منخفضة، اختبار GB/T2423.2-2001 B: طريقة اختبار درجة حرارة عالية.

3المعلمات التقنية:

حجم الاستوديو: 400×300×2300ملم

قناة الاختبار: 300 × 300 × 12600 مم ؛

الأبعاد: 1550 × 2500mm

الارتفاع الأيسر: 1720 ملم

الارتفاع الأيمن: 9620mm

أبعاد القناة اليسرى واليمينية: 640 × 54mm

الوزن الإجمالي: حوالي 2500 كجم

نطاق اختبار الكابل: اختبار كابل طاقة الرياح تحت 35 كيلو فولت.

نطاق درجة الحرارة: -60 ~ 8 °C.

تقلبات درجة الحرارة: ≤ ± 0.5 °C.

توحيد درجة الحرارة: ≤ ± 0.3 °C.

وقت التسخين: قابلة للتعديل

وقت التبريد: متوسط 0.7 ~ 1.0 °C/min.

نافذة المراقبة: مقاومة درجة حرارة عالية ذات طبقات متعددة (500 درجة مئوية)

النافذة الزجاجية: (200 × 300) خزانة تحكم التواء، رف: 700 × 1300 × 1400؛

فتح الباب: باب مفصل يفتح مرة واحدة.

لوحة التحكم: مصدر الطاقة، شاشة تحكم، زر التحكم.

خزانة تحكم توزيع الطاقة: لوحة توزيع، مروحة العادم.

سخان: سخان زعانف الفولاذ المقاوم للصدأ

المصعد: مجموعة من مصاعد كابل الالتواء.

فتحة سلك التيار و فتحة الصرف: تقع على ظهر الصندوق.

التكوين الرئيسي لغرفة اختبار الالتواء منخفضة درجة الحرارة للكابلات الكهربائية للطاقة الريحية:

نافذة المراقبة: مقاومة درجة حرارة عالية ذات طبقات متعددة (500 درجة مئوية)

النافذة الزجاجية: (200 × 300) خزانة تحكم التواء، رف: 700 × 1300 × 1400؛

فتح الباب: باب مفصل يفتح مرة واحدة.

لوحة التحكم: مصدر الطاقة، شاشة تحكم، زر التحكم.

خزانة تحكم توزيع الطاقة: لوحة توزيع، مروحة العادم.

سخان: سخان زعانف الفولاذ المقاوم للصدأ

المصعد: مجموعة من مصاعد كابل الالتواء.

فتحة سلك الطاقة و فتحة الصرف: تقع على ظهر الصندوق.

شروط استخدام غرفة اختبار التواء منخفضة درجة الحرارة للكابلات الكهربائية للرياح:

1- موقع التثبيت: الأرض مسطحة، تتنفس بشكل جيد، لا توجد اهتزازات قوية حولها، لا يوجد تأثير قوي للمجال الكهرومغناطيسي، لا توجد مواد قابلة للاشتعال أو متفجرة أو آكلة،وهناك مساحة مناسبة للاستخدام والصيانة حول المعدات;

2الظروف البيئية:

درجة الحرارة: 5 ~ 35 °C

الرطوبة النسبية: ≤ 85% RH

ضغط الهواء: 86Kpa ~ 106Kpa

3ظروف إمدادات الطاقة:

إمدادات الطاقة AC380V، ثلاثية المراحل أربعة الأسلاك + سلك الأرض الحماية

نطاق تقلبات الجهد المسموح به: AC (380 ± 38) V

نطاق تقلبات التردد المسموح به: (50 ± 0.5) هرتز

المقاومة الأرضية لسلك PGND أقل من 4 Ω
