آلة اختبار المطر من الأنابيب الملوحة لاختبار مقاومة الماء للمنتجات الكهربائية

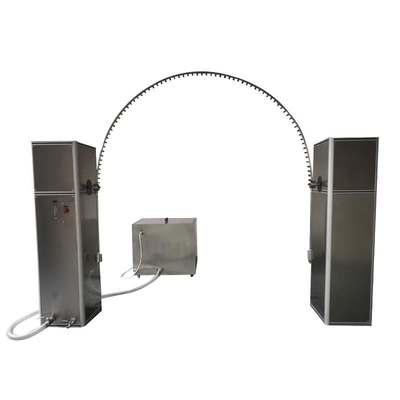

DX8321 جهاز اختبار المطر في أنابيب البندول

المتطلبات التقنية لمعدات اختبار المطر

1. تلبية المعايير:

تم تصميم وتصنيع معدات اختبار المطر GB4208-93 ، GB10485 ، GB2423 ، 38-90 ، GB4706.32-2004 و IEC60529-2001 "مستوى حماية الحجرة (رمز IP) " ،وهي مناسبة لاختبار مقاومة المياه للمنتجات الكهربائية مع رقم الخصائص الثاني 3 و 4 (IPX3، X4).

2المعلمات التقنية الرئيسية للأجهزة

1الجهد الذي تستخدمه المعدات AC 220V ± 10%؛ التردد: 50Hz ± 5%

2حجم أنبوب المأرجحة: R=1200mm، تلبية استخدام 1300*800*800mm المنتجات من العينات

3مادة أنابيب التأرجح: SUS304 الفولاذ المقاوم للصدأ (قطر خارجية ≥ 19mm ، سمك الجدار ≥ 2mm)

4قطر ثقب التسرب: ¢0.4mm، عدد الثقوب: 50 فتحة IPX3، 75 فتحة IPX4

5إجمالي تدفق المياه: IPX3: 3.5L/min؛ IPX4:5.3 لتر/دقيقة

6زاوية الفوهة: 120 درجة (IPX3) ، 180 درجة (IPX4)

7يمكن تحويل الزاوية بين IPX3 و IPX4 واستبدالها ، (أسلوب اختبار في مقاومة المياه ثلاثية المستويات وأربعة مستويات)

8زاوية التأرجح 120 درجة (IPX3) ، 360 درجة (IPX4)

9نطاق ضبط حجم الماء: ≥0-10L/min (يمكن تكوينه)

10. وقت التأرجح (2X120 درجة) خلال اختبار PX3 هو 4s ؛ وقت التذبذب (2X180 درجة) كان 12 ثانية خلال اختبار IPX4

11معدل تدفق كل فوهة المياه هو 0.07L / min (قابلة للتعديل) ، ويعرض عداد التدفق قراءة مباشرة

12وقت الاختبار: 0-999 دقيقة (يمكن تعيينها)

13قطر الدوار: ≥1600mm (يمكن ضبط الارتفاع) ؛ حمولة الدوار: ≥200kg

14سرعة الجهاز: يمكن تعيينها

15يمكن عرض تدفق المياه مباشرة ؛ يمكن قراءة ضغط رش المياه مباشرة بواسطة مقياس ضغط أو شاشة إلكترونية

16. PLC + محرك خطوة + الشاشة اللمسية (PLC + محرك خطوة + نظام تحكم الشاشة اللمسية: زاوية التأرجح ، سرعة التأرجح ، ووقت الاختبار يمكن تعيينها مباشرة على الشاشة اللمسية)

17بعد الانتهاء من الاختبار، يمكن إزالة الماء في أنبوب المياه تلقائيًا

18الجسم الرئيسي للمعدات عمود مفتوح مصنوع من SUS304 الفولاذ المقاوم للصدأ

19تقديم شهادة التحقق من طرف ثالث للمعدات المقدمة.

3متطلبات أخرى:

المورد يوفر التثبيت المجانية، وتشغيل والتدريب.
