تفاصيل المنتج:
|
المعيار: | GB/T19216.11-2003، IEC 60331-21:1999 | نطاق التطبيق: | لاختبار قدرة الأسلاك والكابلات على العمل بشكل مستمر |
---|---|---|---|
القطر الداخلي للحلقة المعدنية: | حوالي 150 ملم | النطاق الحالي: | 0.1-3A، يمكن تعديل تيار الاختبار |
الفوهة: | على الأقل 200 مم من أسفل الصندوق | ||
إبراز: | معدات اختبار الكمال في احتراق خطوط الكابلات,معدات اختبار الكمال في الاحتراق |
DX8422جاختبار حرارة الكابلات الصناعية والبصريةالمعدات
تتوافق مع المعيار:آلة اختبار مقاومة الحريق لسلامة الكابلات والكابلات البصرية GB/T19216.11-2003/IEC60331-11:1999 "اختبار سلامة الكابلات والكابلات البصرية تحت ظروف اللهب - الجزء 11:جهاز الاختبار - تصميم إمدادات نيران منفصلة بدرجة حرارة نيران لا تقل عن 750 درجة مئوية، تتوافق بالكامل مع GB/T19216.21-2003/IEC 60331-21:1999 "اختبار سلامة الخط للكابلات والكابلات البصرية في ظل ظروف اللهب - الجزء 21:إجراءات الاختبار والمتطلبات - الكابلات ذات الجهد الاسمي 0.6/1.0kV وأقل" و GB/T19216.23-2003/IEC 60331-23:1999 "اختبار سلامة الخط للكابلات والكابلات البصرية في ظل ظروف اللهب - الجزء 21:إجراءات الاختبار والمتطلبات - كابلات البيانات" GB/T19216.25-2003/IEC 60331-25:1999 متطلبات معيار الاختبار "اختبار سلامة الخط للكابلات والكابلات البصرية في ظل ظروف اللهب - الجزء 21: إجراءات الاختبار والمتطلبات - الكابلات البصرية".
تصميم غرفة الاحتراق (انظر الشكل 1 والشكل 2) يتبنى طريقتين للعملاء للاختيار من بينها:
وحدات الأبعاد:ملم (الأبعاد بدون تسامح هي قيم تقريبية)
جهاز الاحتراق:
1مصباح رش: مصباح رش غاز بروبان شريطي بطول اسمي 500 مم وعرض 15 مم ، مجهز بمزج فنتوري. هناك ثلاثة صفوف من الفوهات التي يبلغ قطرها الاسمي 1.32 مليمتر و مسافة مركزية 3ثقوب مثقبة بقوة 2 ملم. انظر الشكل 4
2- عداد التدفق: عداد تدفق الهواء: 80L/min؛ عداد تدفق البروبان: 5L/min
3تتضمن تركيبة نظام تحكم مصباح الرش: صمام تنظيم الضغط، جهاز إشعال بييزو كهربائي، جهاز إطفاء، ثيرموبول تحكم درجة الحرارة،مصدر الغاز (يتم توفيره من قبل شركتك)صمام تنظيم، جهاز إشعال، أنابيب الغاز، عداد تدفق، خلاط فنتوري، مصباح رش، صمام كرة، أنابيب الهواء، أسطوانة الهواء المضغوط (المستخدم نفسه)
4توقيت: 0~99.99s/m/h، يمكن تعيينها تعسفا
5جهاز الإشعال: للإشعال التلقائي
6جهاز تحكم درجة الحرارة: يتكون من جزأين لمراقبة درجة الحرارة، مع نطاق درجة الحرارة من 0 ~ 1000 °C ويمكن تعيينها تعسفا.

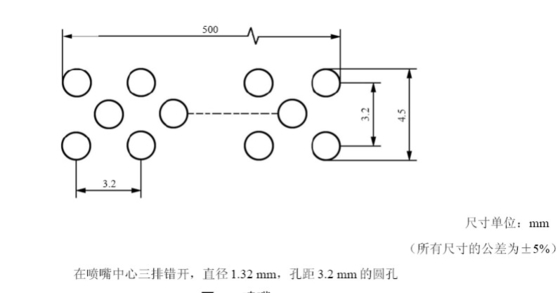

وحدات الأبعاد: مليمتر
جميع التسامحات الأبعاد هي ± 5٪
يتم ترتيب ثلاثة صفوف من الثقوب الدائرية المتدرجة التي يبلغ قطرها 1.32 ملم ومسافة 3.2 ملم في وسط الفوهة.
حمل الخط: الشكل 5 محول الاختبار: 3000VA ثلاثة قطع
فولتاج الاختبار: AC1000V تيار الاختبار: 3A
تتوافق مع المعيار:المصنعة والمنتجة وفقا للمعيار الوطني GB/T19216.11-2003 IEC60331-11.

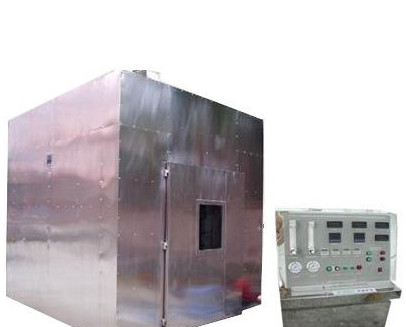

نطاق التطبيق:تستخدم لاختبار قدرة الأسلاك والكابلات على العمل بشكل مستمر في ظل ظروف محددة في مصدر حريق معين ووقت معين.يتكون جهاز الاختبار من تصميم متكامل لأجزاء الاختبار والتحكم. الغلاف الخارجي والمكونات الهامة لغرفة الاختبار مصنوعة من الفولاذ المقاوم للصدأ ومقاومة للتآكل من الدخان والغازات. نظام التحكم له درجة عالية من الأتمتة،مع إشعال تلقائي، وشاشة لمس، ومراقبة مريحة وتسجيل، واستخدام مستقر وموثوق به.
مصدر الغاز لاختبار اللهب: باستخدام غاز البروبان أو غاز البترول المسال بنسبة نقاء تزيد عن 95٪ (المستخدم قدمت).
المُحرق هو فوهة غاز بروبان من نوع الحزام مع خلاط فنتوري ، بطول فوهة 500 مم وعرض 15 مم. هناك ثلاثة صفوف من الثقوب الصغيرة المتدرجة على الفوهة ، بقطر 1.32ملم ومسافة 3.2ملم
يجب أن يكون الفوهة على بعد 200 ملم على الأقل من الجزء السفلي من الصندوق و على بعد 300 ملم على الأقل من أي جدار الصندوق (يجب تجهيز الصندوق بشكل منفصل)
القطر الداخلي للخاتم المعدني حوالي 150 ملم.
مجهزة بقياسات تدفق مزدوجة وتنظيم الضغط ، مع نطاق قياس تدفق الهواء من 0.5-5 متر مكعب في الساعة ونطاق تدفق الغاز من 0.1-1 متر مكعب في الساعة.مجهزة بجهاز قياس درجة الحرارة (تيرموبول من النوع K)، في حالة (750 + 50 درجة مئوية، -0 درجة مئوية) ، يحترق لمدة 10 دقائق، ويجب ألا يتجاوز فرق درجة الحرارة بين اثنين من الحرارة 40 درجة مئوية. يتم التحكم في عملية الاختبار تلقائيًا.
مجهزة بوظيفة الكشف الذكية ، فإنها تنبيهات تلقائية وتغلق مصدر الحريق عندما يحدث الدائرة القصيرة في العينة خلال عملية الاختبار.

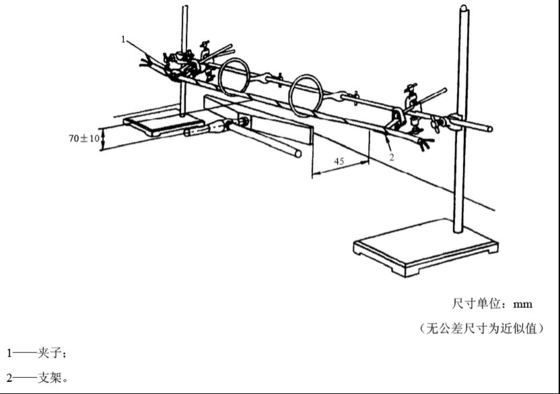

توفير 5 حلقات معدنية ذات قطر داخلي يبلغ حوالي 150 مم كما هو مطلوب في المعيار.والمسافة بين الحلقات المعدنية يمكن ضبطها بحرية لتسهيل تثبيت ودعم قطعة الاختبار.
حامل عينة من الفولاذ المقاوم للصدأ، بقوة تحمل 30 كجم.
باستثناء غرفة الاحتراق (غرفة الاحتراق تتطلب 27 متر مكعب) ، ضاغط الهواء المقدم من العميل (3HP)
بما في ذلك الحمل: يتم ضبط جهد الاختبار من 0 إلى 1000 فولت.
نطاق التيار: 0.1-3A ، يمكن ضبط تيار الاختبار وفقًا لمتطلبات المعايير ، ولكن إذا كان أكبر من 3A ، فسيتم حمايته.
يجب أن تضمن قدرة الحمل أن عينة الاختبار يمكن أن تستمر في الاختبار حتى عندما يقترب تيار الاختبار من 3A.
الدوائر الكهربائية لديها أجهزة حماية مناسبة لضمان أنه أثناء الاحتراق أو تعطيل الكابلات،لن يصاب الموظفون بالصدمة الكهربائية ولن تتعطل المعدات بسبب تعطيل الكابلات.

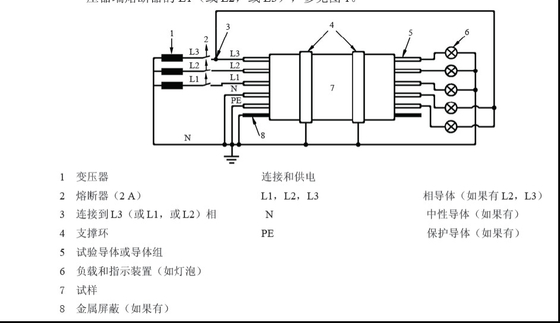

أثناء اختبار سلامة الدوائر الكهربائية للكابل الذي سيتم اختباره أثناء الاحتراق،كل دائرة (ثلاثة مراحل) والنقطة المحايدة يجب أن تكون متصلة في سلسلة مع فيوز لحماية محول خطوةعندما يتم فصل سلك الأمان المذاب، يجب أن يكون هناك ضوء مؤشر لإظهار مرحلة الذوبان أو الأرض.
من أجل سهولة التشغيل ، عند معايرة درجة الحرارة ، يبتعد الموقف الثابت للعينة عن مصدر الإشعال. بعد معايرة مصدر الإشعال ،تحريك العينة يدوياً إلى موقع مصدر الإشعال.
إذا تم تحديد شاشة لمسة، فإنها تمتلك الوظائف التالية: الكشف تلقائيًا عن درجة حرارة اثنين من أزواج الحرارة، وعرض منحنى درجة الحرارة من خلال شاشة اللمس،ويقوم بتشغيل إنذار عند تجاوز الحدود العليا والسفلية لدرجة الحرارة القياسية (مدى منحنى العرض لفترة 15 دقيقة)، العرض الرقمي ليس له هذه الوظيفة).
