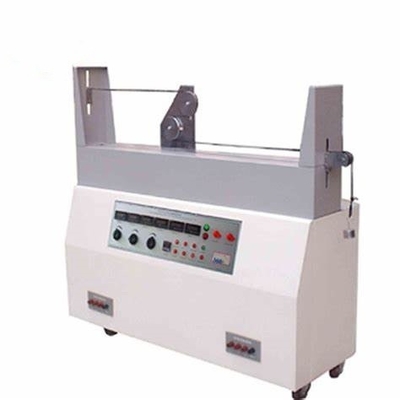

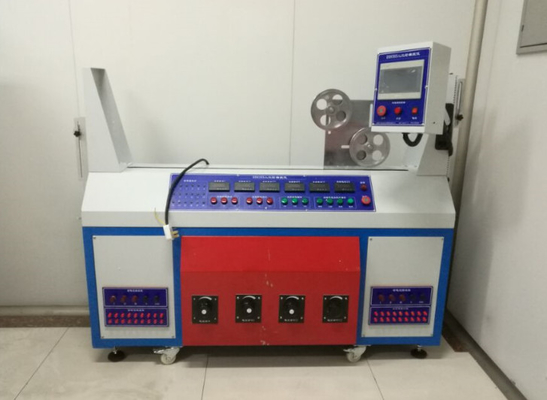

السلك والكابل اثنين ثلاث عجلات اختبار ثني آلة لقياس القوة الميكانيكية من الكابلات عازلة البيك سي

DX8393 اختبار ثني الأسلاك والكابلات الثانية الثلاثةالآلة

1نطاق التطبيق:

مناسبة بشكل رئيسي لقياس المقاومة الميكانيكية للكابلات المعزولة من البلاستيك أو الأسلاك المعزولة من المطاط والسلكات المرنة للغاية ذات الجهد الاسمي 450/750 فولت أو أقل ، ومع اثنين أو أكثر من النواة.يجب أن تلبي أدائها وهيكلها المعايير الوطنية من GB / T 5013.2-2008، GB/T 5013.8-2008، و GB/T 5023.2-2008. يمتلك الجهاز خصائص تصميم مظهر جديد، وأداء وهيكل موثوق به، وتشغيل مريح، واستخدام مزدوج لآلة واحدة،ودقة عالية لبيانات الاختباراحتياط واجهات الاتصال العالمية RS232، RS485، أو Ethernet لإخراج واسترداد البيانات التجريبية.2003

2المعلمات التقنية الرئيسية:

1) جولتين

• تشغيل التيار الكهربائي: AC 380 فولت ثلاثي المراحل أربعة أسلاك.
• قوة المحرك: 200 واط
• السفر بالسيارة: ≥ 1 متر
• سرعة السيارة: 0.33 متر/ثانية (قابلة للتعديل).
• فولتاج العينة: 180V/450V (قابلة للتعديل).
• طول العينة: 5000 مم.
• تيار العينة: 0-35 A (قابلة للتعديل).
• جدول العد: 15000 رحلة ذهاب وإياب يمكن تعيينها مسبقاً.
• قطر البولية: φ 60 φ 80 φ 120 φ 160 φ 200 (كل منها مع 2 خروط مسطحة).
• كتلة المطرقة الثقيلة: اثنان لكل منها، 0.5 كجم، 1.0 كجم، 2.0 كجم، 3.0 كجم، و 4.0 كجم.

2) ثلاث عجلات

• تشغيل التيار الكهربائي: AC 380 فولت ثلاثي المراحل أربعة أسلاك.
• قوة المحرك: 200 واط
• السفر بالسيارة: ≥ 1 متر
• سرعة السيارة: 0.1 متر/ثانية (قابلة للتعديل).
• فولتاج العينة: 180V/450V (قابلة للتعديل).
• طول العينة: 5000 مم.
• تيار العينة: 0-35A (قابلة للتعديل).
• وزن المطرقة الثقيلة: اثنان لكل 21N، 28N، و 42N.
• قطر البولية: φ 40 φ 45 φ اثنان لكل 50.

3الاختبار:

1) أنواع عينات الاختبار: اثنين من النواة أحادية المرحلة، اثنين من النواة ثلاثية المرحلة، ثلاثة من النواة ثلاثية المرحلة، ثلاثة من النواة أربعة المرحلة. مجهزة بمصدر تيار إشارة 12 فولت متزامن.

2) أساليب الاختبار: لا يوجد تحميل، كابلات أحادية المرحلة (قلبين) ، ثلاثية المرحلة (ثلاثة مراحل ثلاثة أسلاك / ثلاثة مراحل أربعة أسلاك) ، مع أكثر من خمسة نواة،ويمكن اختيار الكابلات ذات أقل من 18 قلب في أي وقت.

3) فحص فشل عينة الاختبار:

• إشارة عداد الطاقة: يتم فصل مراحل A و B و C وتطفيلها تلقائيًا.
• إشارة التيار الحالي: A / B ، A / C ، B / C الدائرة القصيرة والإنذار بالرنين لإيقاف التشغيل تلقائيًا.
• إشارة الحالية: A، B، C و قاطرة الإنذار و إيقاف التشغيل التلقائي
• بالنسبة للعينات التي تحتوي على خمسة نواة أو أكثر ، لا يتم تطبيق أي تيار تحميل. طالما تم توصيل نواة الأسلاك بسلسلة إلى V-V ، يعرض مصدر إشارة اللوحة جهدًا متزامنًا قدره 12 فولت.إذا كان هناك مفصل، سيتوقف النظام تلقائياً.
