تفاصيل المنتج:
|
| المعيار: | UL1581 الطائفة 1080.1 ~ 1080.14، اختبار اللهب VW-1 (عينة عمودية V) | نطاق التطبيق: | قابلة للتطبيق وتستخدم على نطاق واسع في صناعة الأسلاك والكابلات |
|---|---|---|---|
| غرفة الاحتراق: | أبعاد الحدود: 2.4 م (الطول) * 1 م (العرض) * 2.5 م (الارتفاع) | نافذة المراقبة: | الحجم: 730 ملم (الارتفاع) * 420 ملم (العرض) |
| نافذة العملية: | 4 في المجموع | نظام العادم: | اثنين من مراوح العادم الحلزونية |
| إبراز: | آلة اختبار الاحتراق الأفقي الرأسي,آلة اختبار الاحتراق الكبيرة,UL1581 آلة اختبار الاحتراق,Large combustion testing machine,UL1581 combustion testing machine |
||

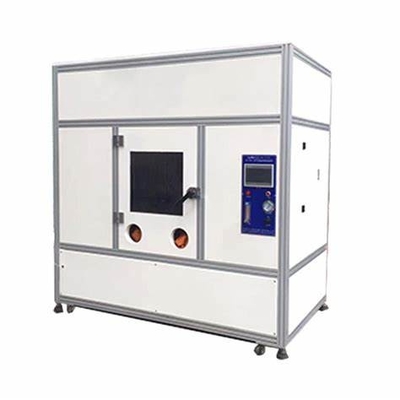

غرفة الاحتراق الكبيرة DX8382/آلة اختبار الاحتراق UL1581/غرفة اختبار الاحتراق الأفقية العمودية
متوافق مع المعايير:
نحن نلتزم بدقة معايير UL1581 القسم 1080.1-1080.14 للإنتاج وقد تم الاعتراف بها من قبل شركة Guangzhou Meihua ULتلبية معيار اختبار الاحتراق في VW-1 (V-ertical specific) Flame Test. قابلة للتطبيق على معايير الاختبار VW-1 من UL1581 ، UL13 ، UL444 ، و UL1655 ، وكذلك معايير الاختبار FT-1 و FT-2 من CSA. قابلة للتطبيق اقتصادياً وتستخدم على نطاق واسع في صناعة الأسلاك والكابلات.
طريقة الاختبار:
ضبط ارتفاع اللهب، وضع الجزء العلوي من اللهب تحت العينة، والحرق لمدة 15 ثانية، وإطفاء لمدة 15 ثانية، وتكرار 5 مرات وتحقق من حالة حرق العينة.وقت الإطفاءويمكن تعيين عدد التكرار ويمكن تشغيله تلقائيًا.
تفاصيل المعلمات:
تم إجراء التجربة بأكملها في مختبر مغلق بحجم 4.32 متر مكعب
1غرفة الاحتراق:
(1) المساحة الفعالة: 2.4m (الطول) * 1m (العرض) * 1.8m (الارتفاع)
(2) أبعاد الحدود: 2.4m (الطول) * 1m (العرض) * 2.5m (الارتفاع)
المواد:
خارجية: هيكل إطار فولاذي مربع ، صفيحة فولاذية مكثفة 1.5 مم مشوية باللون الأخضر العميق
الداخلية: الطلاء الأسود المخبوز بالكهرباء
(4) نافذة المراقبة:
نوافذ تنزلق إلى اليسار واليمين. نافذة المراقبة مصنوعة من الزجاج المشدد.
محاطة بجوار من الفولاذ المقاوم للصدأ SUS304؛
الحجم: 730 ملم (الارتفاع) * 420 ملم (العرض).
(5) نافذة التشغيل: 4 في المجموع
حجم المساحة الداخلية:ф150mm؛
الطرفية: مصنوعة من حواف من الفولاذ المقاوم للصدأ مقاس 3.0 ملم
مغلقة كقفازات جلدية ذات ذراع طويلة، بطول 600 ملم.
أبعاد الطرفية الإجمالية:ف220mm.
نظام العادم:
مروحة إخراج دوارية
الصفيحة الختامية للدفع والسحب مصنوعة من الفولاذ المقاوم للصدأ 2.0 ملم
هناك أخاديد تنزلق على جانبي؛
مجموعة من أجهزة التحكم عن بعد: a. باستخدام حبلين من الفولاذ
(7) مدخل الهواء: 4 في المجموع
الحجم: 160 ملم
الصفيحة الختامية للدفع والسحب مصنوعة من صفيحة الفولاذ المقاوم للصدأ 2.0 ملم.
هناك أخاديد مُنزلقة على الجانبين.
(8) دعامة التثبيت السفلية:
الأبعاد: 2.4m (الطول) × 1m (العرض) × 0.7m (الارتفاع)
باستخدام حديد زاوية 60 ملم × 60 ملم × 4 ملم ، مخبوز كهربائيًا بطلاء أخضر داكن.
المكعبات القدمية: ستة، أربع مكعبات مع أقفال.
2قسم التحكم
(1) مؤشر احتراق واحد
(2) إعداد الاحتراق: أي إعداد من 0 إلى 99.99 ثانية
واحد (3) مؤشر إيقاف
(4) إعداد إيقاف: أي إعداد من 0 إلى 99.99 ثانية
عدد احتراق: 0-999999 مرة، يتم تعيينها بشكل تعسفي
(6) مجهزة بأدوات تلقائية بالكامل ، والاحتراق ، والإيقاف ، والعد
(7) مجهزة بوظيفة التحويل الرأسي / الأفقي
(8) مجهزة بوظيفة الإشعال الآلي
(9) مجهزة بوظيفة التبديل اليدوي / التلقائي
(10) إشعال باستخدام طريقة الإشعال عالية الضغط
(11) يتم توصيل الجزء التجريبي بالتحكم باستخدام مشابك الطيران ، والتي لها اتصال وثيق للغاية.
3القسم التجريبي
(1) فوهات:
(2) الزاوية 20 درجة
واحد (3). صمام تنظيم اللهب الداخلي
(4) صمام تنظيم اللهب الخارجي واحد
(5) حاكم واحد لتحديد نقطة اتصال اللهب الداخلي
(6) حاكم واحد لتحديد العلم المنخفض
(7) حاكم طول اختبار واحد
(8) جهاز واحد لقياس اللهب
(9). معدات الاختبار: أ. المادة: صفيحة فولاذية ، معالجة ودقة وطلاء. ب. اللون: الأسود النقي
(10). صندوق الاختبار مصنوع من SUS304 الفولاذ المقاوم للصدأ ومعالج بدقة
(11) أسفل منصة الاختبار:
a. صفيحتين من الفولاذ 2.0 ملم.
ب. الحجم: 700 ملم (طول) × 450 ملم (عرض)
c. اللون: الطلاء الأسود المخبوز بالكهرباء
(12) التصميم المستقل للاختبارات العمودية والأفقية
(13) إضافة عصا دفع ذات ذراع طويلة إلى صندوق الاختبار
(14) ثلاث علامات احتراق أفقية.
4تحكم مصدر الهواء:
(1) الغاز: يوصى باستخدام الميثان (المقدمة من قبل المستخدم)
(2) عداد التدفق: 1 (نموذج Dwyer VA20430 من الولايات المتحدة)
مقياس ضغط أنبوبي على شكل U: قطعة واحدة (نوع شركة دوير 1230-36 في الولايات المتحدة)
(4) مرفق غاز واحد
(5) القصبة الهوائية: القصبة الهوائية عالية الضغط
