معدات اختبار احتراق سلك وكابلات، لتقييم قدرة الأسلاك والكابلات المربعة المثبتة عمودياً

DX8349 معدات اختبار احتراق حزم الأسلاك والكابلات

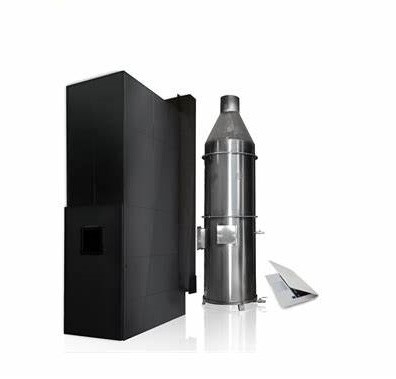

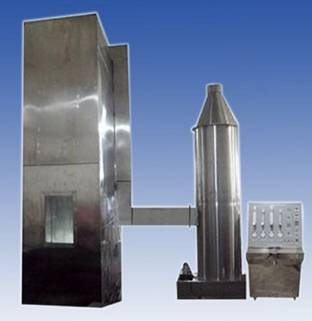

نطاق التطبيق:تستخدم لتقييم قدرة الأسلاك أو الكابلات أو الكابلات الضوئية المربعة المثبتة عمودياً على قمع انتشار اللهب الرأسي في ظل الظروف المحددة.مع الحاجة إلى التعاون مع أبراج إزالة الدخان والغبار أثناء الاستخدامتتكون الآلة بأكملها من عدة أجزاء ، بما في ذلك غرفة الاختبار ، ومصدر الهواء ، وسلم الفولاذ ، ونظام تنقية الانبعاثات ، ومصدر الإشعال ، إلخ.

متوافق مع المعايير:وفقًا لـ GB/T18380.31-2008 و IEC60332-3-10-2018 "اختبارات الحريق للكابلات والكابلات البصرية في ظل ظروف اللهب - الجزء 31:تقرير اختبار جهاز الاختبار للتركيب الرأسي للأسلاك والكابلات المجمعة لنشر اللهب الرأسي"، ويمكن أن تلبي GB/T18380.32-2008/IEC60332-3-21:212000 "اختبارات الحريق للكابلات والكابلات البصرية في ظل ظروف اللهب - الجزء 32: التثبيت الرأسي للأسلاك المجمعة واختبار الانتشار الرأسي لللهب في الكابلات من الفئة A F / R" GB / T18380.33-2008/IEC 60332-3-222000 "اختبارات الحريق للكابلات والكابلات البصرية في ظل ظروف اللهب - الجزء 33: اختبار انتشار اللهب الرأسي للأسلاك والكابلات المجمعة المثبتة عمودياً - الفئة A" ، GB/T18380.35-2008/IEC 60332-3-242000 "اختبارات الحريق للكابلات والكابلات البصرية في ظل ظروف اللهب - الجزء 35: اختبار انتشار اللهب الرأسي للأسلاك والكابلات المجمعة المثبتة رأسيا - الفئة ج" GB/T18380.36-2008/IEC60332-3-252000 "اختبارات الحريق للكابلات والكابلات البصرية في ظل ظروف اللهب - الجزء 36: اختبار انتشار اللهب للأسلاك والكابلات المجمعة المثبتة عموديا - الفئة D".

المعلمات التقنية:

1مربع الاختبار: يجب أن يكون الجهاز التجريبي مربعًا يحمل نفسه بعرض (1000 ± 100) ملم وعمق (2000 ± 100) ملم وارتفاع (4000 ± 100) ملم.الجدار الخلفي وجانبين غرفة الاختبار يجب أن يكون معامل نقل الحرارة حوالي 0.7W؟ M-2؟ K-1 العزل الحراري، 1.5mm سميكة USU304 صفيحة الفولاذ المقاوم للصدأ، 65mm سميكة العزل الألياف المعدنية ملفوفة في الوسط، و 1.5mm سميكة USU304 صفيحة الفولاذ المقاوم للصدأ على الخارج

2مصدر الهواء:

يتم تجهيز مدخل الهواء بمقياس سرعة الهواء الرقمي ، ومعدل تدفق الغاز في الهواء هو (5000 ± 500) لتر / دقيقة.

بعد الانتهاء من التجربة: إذا كانت العينة لا تزال تحترق بعد إيقاف النار لمدة ساعة واحدة ، فهناك إنذار وجهاز يستخدم المطر لوقف الاحتراق بالقوة.

3نوع السلم الفولاذي: العرض (500±5) ملم، عرض السلم الفولاذي القياسي (800±10) ملم، مواد السلم الفولاذي العريض هي USU304 الفولاذ المستدير المستدير

4جهاز تنقية الانبعاثات:

يتم تجهيز الجزء العلوي من صندوق الاختبار بقياس الهواء الرقمي لضمان أن سرعة الرياح أقل من 8M/S ولن تؤثر على تدفق الهواء داخل صندوق الاختبار.

جهاز جمع الدخان وغسل الدخان والغبار: SUS304 الفولاذ المقاوم للصدأ، قطرها 800mm وارتفاعه 3500mm.

مصدر الإشعال

1النوع: يجب أن يتضمن مصدر الإشعال فوهات غاز بروبان من نوع الحزام أو اثنتين ومقاييس التدفق المصاحبة لها ومخلطات فنتوري.يجب أن تكون سطح إمدادات النار لوحة معدنية مسطحة مثقبة مع 242 فتحة بقطر 132 ملم ، مع مسافة مركزية تبلغ 3.2 ملم. يتم ترتيب هذه الثقوب في ثلاثة صفوف متدرجة ، مع 81 ، 80 ، و 81 في كل صف ، موزعة في حجم اسمي ضمن نطاق 257 × 4.5 ملم. بالإضافة إلى ذلك ،يتم فتح سلسلة من الثقوب الصغيرة على جانبي قاذفة اللهب، والتي يمكن أن تحافظ على احتراق مستقر للشعلة. كل مصباح رش يجب أن تكون مجهزة بأجهزة دقيقة للسيطرة على معدل تدفق البروبان والهواء.يمكن استخدام مقياس تدفق دواري أو مقياس تدفق الكتلة

2يجب وضع فوهة موقع مصدر الإشعال أفقيًا ، على بعد (75 ± 5) ملم من السطح الأمامي لعينة الكابل ، (600 ± 5) ملم من الجزء السفلي من صندوق الاختبار ،ومتماثلة مع محور السلم الصلبيجب أن تكون نقطة إشعال مصباح الرذاذ في الوسط بين الشريطين الأفقيتين للسلالم الصلبة، وعلى بعد 500 ملم على الأقل من الطرف السفلي من العينة.

المعلمات التقنية:

1حجم داخل صندوق الاختبار هو 1000 (W) X2000 (D) X4000 (H) ملم، مع مربع مادة الصوف المعدني مليئة في الوسط

2هناك مساحة استيعاب الهواء من 800 (W) X400 (D) ملم في الجزء السفلي من الصندوق، والتي تبعد 150 ملم من الجدار الأمامي

3مساحة العادم العليا هي 300 (W) X1000 (D) mm

4سلم من الفولاذ المقاوم للصدأ واسع حجم 500 (W) X3500 (H) ، قطعة واحدة

5سلم من الفولاذ المقاوم للصدأ قياس 800 (W) X3500 (H) ، قطعة واحدة

6جهازين للاشتعال القياسي للبروبان

7جهازين لخلط الغازات

8مقياس الضغط و جهاز صمام تخفيض الضغط، قادر على ضبط ضغط البروبان والهواء إلى 0.1Mpa

9ضبط وتعيين معدل تدفق الغاز باستخدام مقياس تدفق دواري

10يقدم الصندوق سلالم فولاذية وشواطئ للمستخدمين للتفتيش في الأعلى

11مجهزة بصمام كرة يمكن أن تغلق يدويا مصدر الهواء

12. تلقائيًا تعيين وقت اختبار الاحتراق وقطع مصدر الغاز تلقائيًا في ذلك الوقت

13. يمكن أن يعرض الحرارة على الجدار الداخلي للصندوق درجة الحرارة داخل الصندوق

14الأبعاد الخارجية لغرفة الاحتراق: 1120 (W) X2195 (D) X5077 (H) ملم

15الأبعاد الخارجية لصندوق التحكم: 1280 (W) X770 (D) X1200 (H) mm

16مصدر الطاقة: AC 220V، 50/60Hz، 2A

17مصدر الغاز: البروبان والهواء (المزود من قبل العميل)

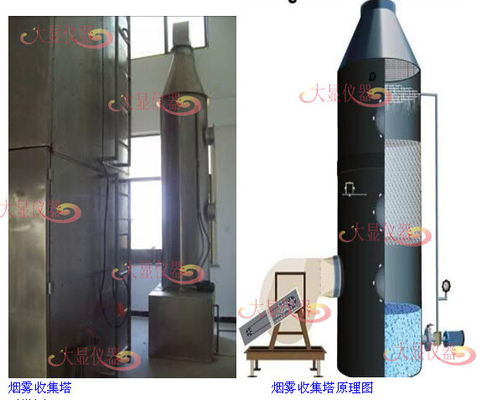

برج إزالة غبار الدخان:تستخدم بشكل رئيسي لتوليد الدخان أثناء العملية التجريبية. الغاز المنبعث بعد معالجته من قبل برج إزالة غبار الدخان يستوفي متطلبات حماية البيئة.

المواد: يتم تصنيع جسم برج الغسيل بأكمله من مادة PP ، وليس هناك مكونات معدنية في النظام ، والذي يحتوي على مقاومة عالية للغاية للأحماض والقليات ومقاومة للتآكل.

الطبقة السائلة المتداولة: يمكن ملؤها بمياه الصنبور أو مواد التنظيف ، والتي لها تأثير أفضل. لمنع تصريف النفايات من تآكل قاع برج الغسيل.

طبقة الهواء: غازات العادم التي تحتاج إلى معالجة والتي يتم إطلاقها أثناء عمليات الإنتاج أو التجريب، وتتصل بمدخل الهواء لتسهيل دخول النفايات إلى طبقة الهواء.

طبقة التعبئة: مادة التعبئة للبرج الغسيل هي كرة مزوبورية على شكل القوس البحري مصنوعة من مادة PP ، مع شكل TELLERTT متعدد الأسنان.سطح طبقة التعبئة لديها نافذة لتنظيف سهل من الكرات الصغيرة داخل طبقة التعبئةالوظيفة الرئيسية لطبقة التعبئة هي تشتيت غازات العادم في طبقة الهواء ، مما يجعلها نفايات متناثرة ، من أجل تنظيف غازات العادم في طبقة الرذاذ بالكامل.

طبقة الرش: يستخدم رأس الرش في طبقة الرش رأس الرش الذي يدور 120 درجة غير مسدود ، يغطي مساحة 95 ٪.طبقة الرش لديها نافذة مستقلة للتحقق من حالة عمل رأس رشاش;

طبقة مضادة للضباب: يمكنها تصفية الشوائب في الهواء بفعالية ومنع بلورات الضباب المائي في غاز العادم من تآكل الجدار الداخلي من برج الغسيل.

مضخة الدورة الدموية: تضخ المضخة الدورة الدموية السائل في طبقة السائل الدائرة من خلال رأس الرش ، مما يوفر المياه.

الأبعاد الخارجية: 1500 (W) × 1000 (D) × 3000 (H) ملم.

مصدر الطاقة: AC 380V ثلاثي المراحل، 50/60Hz، 10A.

1وصف المنتج: تم تصميم هذه الآلة وتصنيعها وفقا لمتطلبات GB12666.5، GB18380.3، UL1685 ، GB18380.31-2008 ، IEC 60332-3-10: 2000 ومعايير أخرى.يستخدم لتقييم قدرة الأسلاك والكابلات المربعة المثبتة عموديا على قمع انتشار اللهب الرأسي في ظل ظروف محددة;

2نظام التحكم:

(1) نظام تحكم الإشعال.

(2) جمع الأبراج وأجهزة الدخان؛

(3) نظام تحكم تدفق الغاز

(4) نظام قياس تركيز الدخان

(5) نظام التحكم في قياس درجة الحرارة.

(6). التحكم الموسع في الاحتراق

3ظروف الاختبار: يجب أن تكون سرعة الرياح الخارجية التي يقيسها مقياس الهواء المثبت على الجزء العلوي من صندوق الاختبار أقل من 8m / s ، ودرجة حرارة الجدار الداخلي بين 5 °C-40 °C.يتم قياس مقياس الحرارة في الجدار الداخلي عند تقاطع 1.5 متر فوق قاع الصندوق، 50 ملم من جانب واحد من الحائط، و 1.0 م من الباب. يجب أن يكون باب غرفة الاختبار مغلقا دائما خلال التجربة.يجب معالجة الكابل أو قطعة الكابل المستخدمة كعينة قبل الاختبار في درجة حرارة (23±5) درجة مئوية لمدة 16 ساعة على الأقلو يجب أن يكون صندوق الاختبار جافاً

4المعلمات التقنية:

(1) الجهد العامل: AC220 V10% 50HZ.

(2) استهلاك الطاقة: 2 كيلوواط

(3) درجة حرارة ثابتة: (20±5) درجة مئوية

(4) سرعة تدفق الهواء: 0-30m3/min قابلة للتعديل

مصدر غازات الاحتراق: البروبان، غاز البترول المسال (المستخدم يقدم)

نطاق التدفق: 2.2-25L / min دقة التدفق: 0.5L / min.

(7) دقة التوقيت: 0 ~ 120min يمكن تعيينها.

(8) نطاق القياس من مقياس الهواء: 0~30m/s.

(9) التحكم الذكي والإشعال الإلكتروني والتوقيت التلقائي

(10) جهاز قياس الهواء على عجلات الرياح

(11) نظام تحكم تدفق الغاز (مع جهاز حماية)

(12) دقة التوقيت: ± 0.1 ثانية.

(13) حجم صندوق الاختبار: ((L) 1.2 × ((W) 2.2 × ((H) 4 M ؛

(14) جهاز قياس درجة الحرارة: مقياس حرارة رقمي، مستشعر درجة الحرارة من النوع K؛

(15) الوزن الكلي: 500 كجم
