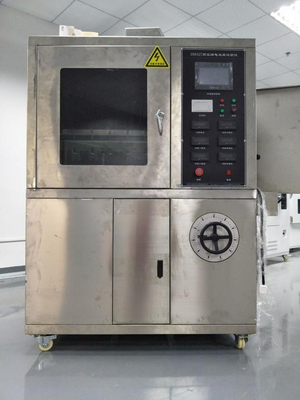

آلة اختبار آثار التسريبات عالية الجهد

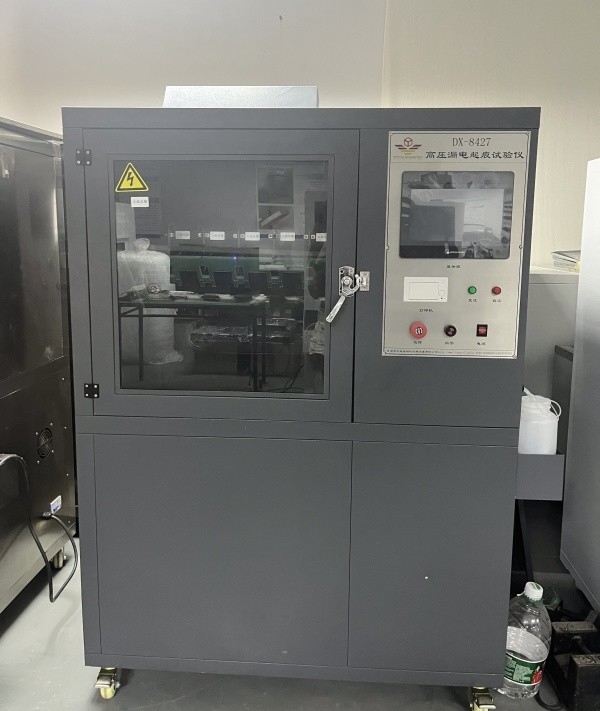

DX8427هـآلة اختبار تسرب الجهد العالي

1(س)نطاق التطبيق:

مناسبة بشكل رئيسي لاختبار مقاومة المنتجات الكهربائية والإلكترونية والأجهزة المنزلية وموادها للآثار الكهربائية والتآكل ،محاكاة استخدام الملوثات السائلة وعينات السطح الميل في تردد الطاقة (48 هرتز -62 هرتز)تقييم مستوى مقاومة مواد العزل الكهربائي المستخدمة في ظل ظروف بيئية قاسية من خلال قياس مقاومة الكهرباء والتآكل.تحت تأثير الرطوبة والشوائب في المنتجات الكهربائية، يمكن أن يحدث تسرب العزل بين الأجزاء المشحونة ذات القطبين المختلفة أو بين الأجزاء المشحونة والمعدن المتأصل. القوس الناتج يمكن أن يسبب تعطيل، وقطع قصير،أو تآكل المواد بسبب التفريغهذا الاختبار هو اختبار مدمر يحاكي الوضع المذكور أعلاه على مواد العزل،تستخدم لقياس وتقييم المقاومة النسبية للتسرب وتسجيل العازلات تحت تأثير المجال الكهربائي والشوائب التي تحتوي على الماء عند فولتشة محددةمناسبة للمواد العازلة الكهربائية الصلبة ومنتجاتها في المنتجات الكهربائية والإلكترونية، والأجهزة المنزلية، مثل منافذ الإرسال، غطاء مفاتيح التحويل،الخ.

2متوافقة مع المعايير:

According to the requirements of GB/T6553-2014/IEC60587-1984 "Test Method for Evaluating the Resistance of Electrical Insulation Materials to Tracing and Corrosion under Severe Environmental Conditions" and DL/T810-2002 "Technical Conditions for ± 500kV DC Rod Suspension Composite Insulators"، عناصر اختبار المحاكاة المحددة في معيار اختبار تعقب تسرب AC/DC للمواد العازلة ، المطبق على المطاط ،البلاستيك والمواد العازلة الكهربائية الأخرى مثل طريقة الطائرة الميمنة. القياسية لخمس مجموعات من اختبارات المطاط السيليكوني واختبارات السيليكون

المعلمات التقنية:

الكترود: سمك 0.5 ملم المادة: الفولاذ المقاوم للصدأ

المسافة بين الأقطاب الكهربائية العليا والسفلية: 50.0mm ± 0.1;

فولتاج الاختبار: 100V-6000V قابلة للتعديل بدون خطوات.

جهاز تنظيم الجهد: الخروج: قابل للتعديل من 0~250 فولت، بقوة 5KVA.

عندما يكون تيار الدائرة 60mA، أوقف التيار الخارجي.

مدة الاختبار: 6 ساعات.

دقة الإسقاط: 0.5%

استقرار الجهد: ± 1٪.

منظم الجهد عالي الدقة: مخرج AC220V. طاقة 6000W. دقة ± 1٪.

محول الاختبار: سعة 5KVA. أقصى جهد خروجي AC6000V (أو DC6000V اختياري).

كشف الآثار: وفقًا للمعيار GB/T6553-2003/4.1.2، تطبيق الجهد (2.5kV، 3 5kV و 4.5kV) ، وتقطير السائل الملوث بمعدل تدفق معين. إذا كان التيار أقل من 60mA لمدة 6 ساعات دون تدفق، فإنه يعتبر المرور؛

جهاز الإسقاط: باستخدام مضخة رالف الدقيقة الحيوية ، مع نطاق تدفق من 0.00185-20 ملليتر في الدقيقة ، مع سرعة عمل من 0.1-50 دورة في الدقيقة ،وخطأ دقة التدفق أقل من 0.5٪

الجهد الخارجي: التيار المتردد/المباشر (يمكن التبديل)

غلاف: مصنوع من SUS304 الفولاذ المقاوم للصدأ (السطح المنشط)

خزان مياه الصرف الصحي مصنوع من 316 الفولاذ المقاوم للصدأ ومجهز بجهاز الختم.

الحجم هو 0.56m3، حجم الاستوديو: 900L * 650W * 950H (ملم) ؛

أبعاد الجهاز: 1200L * 750W * 1800H (ملم) ، الطول 750 * العرض 1180 * الارتفاع 1760ملم، صندوق خشبي 890 * 1320 * 1900

الوزن: حوالي 200 كجم

جهاز التحكم: اعتماداً على نظام تحكم شاشة لمسة Siemens PLC+Taiwan Weinview ، التحكم الدقيق ، التشغيل البسيط ، التصميم الإنساني بالكامل ، إنتاج تقرير تلقائي بعد الاختبار ،و الطابعة الحرارية لوحة يمكن طباعة نتائج الاختبار في الوقت المناسب;

عدد مجموعات الاختبار: خمس مجموعات (خلال الاختبار ، تقوم مضخة واحدة بالتحكم في مجموعة واحدة من قطرات ، ولا تؤثر عملية الاختبار على بعضها البعض ،والتي لا تظهر عادة في السوق لأن مضخة واحدة تتحكم في خمس مجموعات) (يمكن اختبارها بشكل منفصل أو معًا)

خطوات الاختبار:

التحضير للتجربة: ما لم يتم تحديد خلاف ذلك، يجب إجراء التجربة في درجة حرارة محيطة (23 ± 2) درجة مئوية، مع اختبار خمسة عينات لكل مادة.عند تثبيت العينة، يجب أن تكون سطح الاختبار غير الملموسة موجهة نحو أسفل، مما يجعلها بزاوية 45 درجة مع الطائرة الأفقية. كما هو موضح في الشكل 3b المسافة بين الإلكترودين هي (50 ± 0.5) ملم.

ملاحظة:استخدمي أوراق تصفية جديدة لكل تجربة.

أولاً، حقن السائل الملوث في غطاء ورق المرشح لترطيب ورق المرشح بالكامل.ضبط معدل تدفق السائل الملوث وتصحيح معدل تدفق وفقا لأحكام الجدول 1رصد التدفق لمدة 10 دقائق على الأقل لضمان أن السائل الملوث يتدفق بشكل ثابت أسفل سطح العينة بين الإلكترودين.يجب أن يتدفق السائل الملوث من الثقب المحوري للكهرباء العليا بدلا من الإفراط من جانب أو أعلى ورق المرشح.

تطبيق الجهد

الطريقة 1: طريقة تعقب الجهد الثابت.

عندما يتدفق السائل الملوث بشكل متساوٍ بمعدل التدفق المحدد في الجدول 1، اغلق المفتاح وزيادة الجهد إلى واحدة من قيم الجهد الأكثر ملاءمة وهي 2.5 كيلو فولت، 3.5 كيلو فولت، أو 4.5 كيلو فولت.بدء توقيت والحفاظ على الجهد ثابت لمدة 6 ساعات.

إذا كان من الضروري إجراء الاختبار عند فولتاج أعلى أو أقل، فسيتم أخذ مجموعة أخرى من خمس عينات لكل فولتاج اختبار مفضل للاختبار.

الجهد الكهربائي الثابت هو أعلى جهد لم تتلف فيه جميع العينات الخمس بعد تعريضها لـ 6 ساعات.

المواد تصنف على النحو التالي:

المستوى 1A0 أو 1B0: وفقًا لمعيار الحكم A أو معيار الحكم B ، إذا فشلت أي عينة في غضون 6 ساعات عند 2.5kV ؛

المستوى 1A2.5 أو 1B2.5: إذا كانت كل العينات الخمس قادرة على تحمل فولتاج 2.5kV لمدة 6 ساعات وأي عينة تفشل في غضون 6 ساعات عند 3.5kV؛

المستوى 1A3.5 أو 1B3.5: إذا كانت كل العينات الخمس قادرة على تحمل فولتاج 3.5kV لمدة 6 ساعات وأي عينة تفشل في غضون 6 ساعات عند 4.5kV

المستوى IA4.5 أو 1B4.5: إذا كانت كل العينات الخمس قادرة على تحمل فولت 4.5kV لمدة 6 ساعات. في كل حالة يجب الإبلاغ عن الحد الأقصى لعمق التآكل

الطريقة 2: طريقة تعقب الجهد التدريجي:

اختر فولتاج بداية بقيمة مضاعفة لـ 250 فولت، بدءاً من البداية،بحيث لا يكون هناك انتهاك لمعيار الحكم A (التيار يتجاوز 60 mA) قبل الجهد المستوى الثالث (قد تكون هناك حاجة إلى اختبار أولي)عندما يتدفق السائل الملوث بشكل متساوٍ بمعدل التدفق المحدد، أغلق المفتاح وزيادة الجهد إلى القيمة المحددة، والحفاظ على الجهد لمدة ساعة واحدة،ومن ثم زيادة التوتر تدريجيا بنسبة 250 فولت كل ساعة حتى يحدث الضرر وفقا لمعيار الحكم Aعند زيادة الجهد ، يجب أن يزيد معدل تدفق السائل الملوث وقيمة المقاومة للمقاومة المتسلسلة أيضًا وفقًا لأحكام الجدول 1.

الجهد الكهروكيماوي التدريجي هو أعلى جهد لم تتلف فيه جميع العينات الخمس بعد تعرضها لـ Ih.

المواد تصنف على النحو التالي:

مستوى 2Ax، حيث x هو أعلى جهد يمكن للمادة المختبرة أن تتحمله، معبر عنه في kV.

الملاحظة1: سوف تكون هناك ظاهرة لامعة كبيرة. إذا لم يكن الأمر كذلك، يجب التحقق بعناية من الدائرة وتدفق السائل الملوث ومقاومة السائل الملوث.

يشير البرق إلى قوس صغير أصفر إلى أبيض (في بعض الأحيان أزرق في بعض المواد) يظهر مباشرة فوق أسنان الأقطاب الكهربائية السفلية في غضون دقائق قليلة من تطبيق الجهد.

على الرغم من أن التفريغ قد يتنقل من أسنان إلى أسنان أخرى قبل حدوث "نقطة ساخنة" مستقرة صغيرة ومشرقة في نهاية المطاف ، إلا أن هذه التفريغات يتم تنفيذها بشكل مستمر.هذه "النقاط الساخنة" يمكن أن تحرق سطح العينة ويمكن أن تؤدي في نهاية المطاف إلى تلف الكهروكيماويالتفريغ السريع على سطح العينة بين الإلكترودين قد لا يسبب تعقب.

يمكن أيضًا رصد ظواهر الوميض الكبيرة باستخدام أوسيلوسكوب الأشعة الكاثودية. يمكن الحصول على إشارة من كلا طرفي المقاومة (مثل 3301Z ،2W) متصلة بسلسلة بجهاز التيار الزائد.

يمكن ملاحظة التوهج الطبيعي من الموجات المستمرة ، ولكن غير المتساوية ، ومتقطعة في تردد الطاقة الحالية كل نصف دورة.

الملاحظة2: قبل أن يصل العلامة إلى الأقطاب الكهربائية العليا، عندما يتدفق تيار 60mA من خلال العلامة الموصلة والكهربائي المتبقي على سطح العينة،يجب تشغيل جهاز التيار الزائد.

الملاحظة 3: يجب قياس عمق التآكل بعد الحفر أو استخدام طرق أخرى لإزالة العزل المتحلل والحطام. احذر من عدم إزالة مواد الاختبار غير المتضررة.

تم تصميم هذا الجهاز وفقاً بدقة لمعايير GB/T6553-2003 و IEC60587-2007.

المعيار القائم على: GB/T6553-2014/IEC60587:2007 طريقة الاختبار لتقييم مقاومة التتبع والتآكل للمواد العازلة الكهربائية المستخدمة في ظل ظروف بيئية صعبة

الطريقة 1: طريقة تعقب الجهد الثابت.

الطريقة 2: طريقة تعقب الجهد التدريجي.

أحدث معيار GB/T6553-2014/IEC60587:2007

الاختلافات الرئيسية بين GB/T6553-2014 و GB/T6553-2003 هي:

تمت صياغة هذا المعيار وفقا للقواعد الواردة في GB/T 1.1-2009.

هذا المعيار يحل محل GB/T 6553-2003.

بالمقارنة مع GB/T 6553-2003، التغييرات الرئيسية في هذا المعيار هي كما يلي:

تم تغيير اسم هذا المعيار إلى "منهج اختبار لتقييم مقاومة التتبع والتآكل للمواد العازلة الكهربائية المستخدمة في ظل ظروف بيئية صعبة".

تم تغيير تردد الطاقة من "48 هرتز -62 هرتز" إلى "45 هرتز -65 هرتز" (انظر الفصل 1 من طبعة 2003 الفصل 1) ؛

‬يتم تحديد تنظيف العينة بوضوح في تحضير العينة (انظر 3.2، 2003 الإصدار 3.2) ؛

"يمكن أن تعمل عند تجاوز 60 mA لمدة ثانيتين" إلى "يمكن أن تعمل عند تجاوز 60 mA أو 6 mA لمدة ثانيتين إلى ثلاث" (انظر 4.1.4 من النسخة 41.4، 2003) ؛

إضافة "جهاز التهوية 4.6" (انظر 4-6) ؛

تغيير "زاوية 45 درجة على الأفق" إلى "زاوية 45 درجة ± 2 درجة على الأفق" وإضافة محتوى "5 عينات يمكن اختبارها معا أو بشكل مستقل" (انظر 5.1.2 من النسخة 51.2، 2003) ؛

1إضافة محتوى "قوس" و "مثالات واضحة" (انظر 5.1.3 من النسخة 51.3، 2003) ؛

هذا المعيار 5.4 يحل محل محتوى معيار الحكم في النقطة النهائية في الفصل 1 من GB/T 6553...2003 ويضيف المحتوى "عندما يكون للعينة ثقوب بسبب التآكل المركز أو يشتعل، يعتبر أنه قد وصل إلى النقطة النهائية" (انظر الفصل 1 من الإصدار 5.42003).

طريقة الترجمة المستخدمة في هذا المعيار تعادل استخدام IEC 60587:2007.

هذا المعيار مقترح من قبل رابطة الصناعة الكهربائية الصينية.

يقع هذا المعيار تحت اختصاص اللجنة التقنية الوطنية لتقييم وتوحيد معايير مواد العزل الكهربائي وأنظمة العزل (SAC/TC 301).

الوحدات الرئيسية لصياغة هذا المعيار هي معهد غيلين للبحوث العلمية في الأجهزة الكهربائية، ومعهد شينشن للمعايير والتكنولوجيا،غوانغدونغ بيوماي سيليكون فلوريد المواد الجديدةومعهد بكين للتكنولوجيا الكهربائية والاقتصاد في صناعة الآلات.

المصممون الرئيسيون لهذا المعيار هم وانغ شيانفينغ، ليو تشييوان، سون رونغ، سونغ يان، هوانغ تشين هونغ، ليو اليلي، تشن يوهي، وينغ سيمي، لو وينكان، تانغ ينغ، وغوو ليبينغ.

تم إصدار الإصدارات السابقة من هذا المعيار كما يلي:

(GB/T 6553-1986) ، (GB/T 6553-2003)
