آلة اختبار المقاومة الكهربائية للمواد العازلة الصلبة، مناسبة للمواد العازلة الصلبة مثل البلاستيك

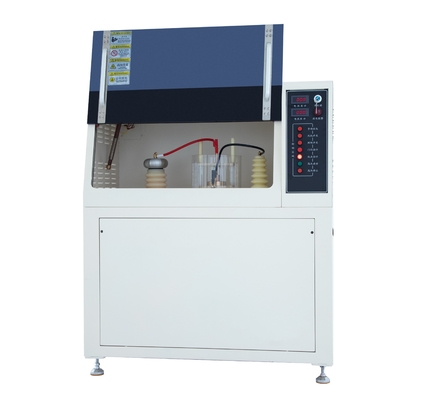

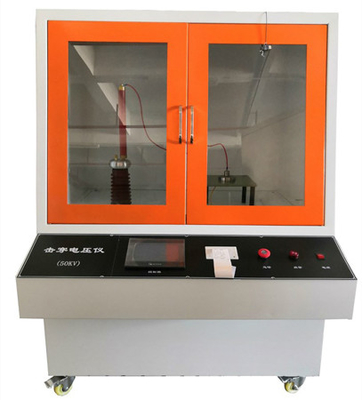

DX8388 آلة اختبار المقاومة الكهربائية للمواد العازلة الصلبة (اختبار المقاومة الكهربائية)

متوافق مع المعايير:

تلبي متطلبات GB1408.1، IEC60243-1 "طرق الاختبار للقوة الكهربائية لمواد العزل الصلبة - الاختبارات في تردد الطاقة" ، GB1408.2, IEC60243-2 "Test Methods for Electrical Strength of Solid Insulation Materials - Corresponding DC Voltage Test" GB/T1695-2005 "Determination of Power Frequency Breakdown Voltage Strength and Withstand Voltage of Vulcanized Rubber" GB/T3333، GB12656، ومعايير اختبار ASTM D149.

نطاق التطبيق

مناسبة بشكل رئيسي للمواد العازلة الصلبة مثل البلاستيك، الفيلم، الراتنج، الميكا، السيراميك، السيليكون، الزجاج، الطلاء العازل، الخ.قياس قوة الانهيار ومقاومة وقت الجهد عند تردد الطاقة (48-62 هرتز) أو الجهد المتزامن المقابلة في الهواء أو الوسط السائلمناسبة لزيادة مستمرة ومتساوية أو زيادة تدريجية ، تطبيق التيار الترددي / أو التيار المستمر على العينة حتى الانهيار ، وقياس قيمة التيار الانهيار ،ويحسب قوة التكسير للعينة؛ باستخدام طريقة زيادة التوتر السريعة ، رفع التوتر إلى القيمة المحددة والحفاظ على العينة دون انهيار لفترة معينة من الزمن.القيمة المحددة في هذا الوقت هي قيمة الجهد المقاوم للعينة.

المعلمات التقنية الرئيسية:

1.جهد الاختبار: AC 0-50 kV قابل للتعديل المستمر DC 0-50 kV قابل للتعديل المستمر

2طاقة المحول: 10 كيلو فاي

3.جهد الانقطاع: 0-50kV

4سرعة الزيادة: مقسمة إلى 6 معدات: 50، 100، 200، 500، 1000، 2000 (KV/S)

5تنظيم سرعة الزيادة: للضبط الكهربائي التلقائي للسرعة

6دقة قياس الجهد: ≤ 2%

7تحديد التيار التسرب: 1-20 mA

8أساليب الاختبار: اختبار التيار المتردد، اختبار التيار المتردد

9طريقة تعزيز: تعزيز تلقائي قابل للبرمجة

10تردد إمدادات الطاقة: 50 هرتز موجة الصدر

11مصدر الطاقة: AC220V 50/60Hz

12الأبعاد الخارجية: طول 1400*عرض1040*ارتفاع 1500 ملم

13الوزن: 200 كجم

التكوين القياسي:

مضيف الاختبار: وحدة واحدة

جهاز التحكم: مجموعة واحدة

أقطاب الاختبار (GB 1408.1): مجموعتين

خزان وقود الاختبار: اثنان

نظام التفريغ: مجموعة واحدة

نظام التحكم: مجموعة واحدة

نظام جمع البيانات: مجموعة واحدة

برنامج الاختبار: مجموعة واحدة من الأقراص المدمجة

جهاز كمبيوتر: مجموعة واحدة

طابعة رذاذ الحبر ذات العلامة التجارية: مجموعة واحدة

دليل مستخدم المنتج:نسخة واحدة

شهادة تأهيل المنتج:نسخة واحدة

استخدام:أخرج قضيب التفريغ وتقويم قضيب التلسكوب، وإدخال الطرف الآخر من مشبك الأرض في فتحة المسبار المعدنية من قضيب التفريغ،ومن ثم قم بتثبيت مشبك الأرض على محطة أرضية الأداة A أو Bابقي المقبض المعزول بعيدًا قدر الإمكان عن غلاف الأداة، وقفي، وانحني إلى الأمام قليلاً، وافتح الباب الزجاجي لقبو الاختبار.واستخدام المسبار المعدني للتواصل مع الكرة الموازنة الصادرة للمحول عالية الجهد(إذا لزم الأمر، بعد الانتهاء من التفريغ،استخدم عدداً كبيراً في نطاق الجهد المتردد (نطاق AC20V) لاختبار ما إذا كان الجهد بين الإلكترود وجسم الإنسان أقل من 36V، مما يشير إلى أن الجهد المتبقي قد تم تفريغه بالكامل.)

انتباهقبل أخذ العينة بعد كل تجربة ، من الضروري تفريغها بالكامل مسبقًا. أثناء التفريغ ، يجب أن يتجاوز وقت بقاء الاتصال في كل نقطة تفريغ ثانيتين.

تعليمات السلامة:

1يجب أن تكون المعدات مجهزة بسلك أرضي وقائي منفصل.أرضية سلك الأرض الحماية هو أساسا للحد من التداخل الكهرومغناطيسي القوي التي تولد من الانهيار العينة على المنطقة المحيطةويمكن أيضاً تجنب فقدان السيطرة على الكمبيوتر

2يتم تجهيز الدائرة من هذه المعدات اختبار مع تدابير حماية متعددة، وخاصة بما في ذلك حماية التيار الزائد، حماية فقدان الجهد، حماية التسرب، حمايةإنذار تفريغ اختبار التيار المباشر، إلخ

3متطلبات الترس: هناك حاجة إلى ترس منفصل ، ويجب أن يتوافق الترس مع المعايير الوطنية. يجب دفن العصا المعدنية على الأقل 1.5 متر تحت الأرض.

4يتم تجهيز الدائرة من هذه المعدات اختبار مع تدابير حماية متعددة، وخاصة بما في ذلك حماية التيار الزائد، حماية فقدان الجهد، حماية التسرب، حمايةإنذار تفريغ اختبار التيار المباشر، إلخ

خصائص المنتج

1برنامج تثبيت مستقل يعمل على نظام WIN XP/WIN7/WIN8 ، مع واجهة سهلة الاستخدام وسهلة التشغيل

2منحنى عرض تجريبي، تخزين البيانات التلقائي، البحث التلقائي.

3. متعددة الأغراض ، يمكن استخدامها لتحليل التيار المتردد والمتردد بدقة وموثوقية وآمنة.

4عملية تجريبية تسيطر عليها الحاسوب، توقف الحكم التلقائي، إعادة ضبط تلقائي.

5. العديد من الحماية مثل الإفراط في الكهرباء ، والتيار الزائد ، وقطع قصير ، وتسرب ، وسوء التشغيل.

ملاحظات:

1أثناء التجربة، لا ينبغي السماح للأفراد غير المرتبطين بالاقتراب، لأن أداة الاختبار هذه يمكن أن تولد فولتاج عالية ولا يسمح للأفراد غير المدربين باستخدام المعدات.خلال التجربةيجب أن يكون هناك مشرف ولا يجب أن يستخدمها أحد بمفرده في حالة أي حالة غير متوقعة

2إذا لم يتم استخدام المعدات لفترة طويلة ، قبل إعادة استخدامها ، قم أولاً بضغط الجهاز دون حمولة ، أي إزالة سلك الكهرباء عالية الجهد من كرة الموازنة.تحقق من واجهة اختبار الكمبيوتر لمعرفة ما إذا كان الجهد العالي هو الطبيعي.

3في حالة حدوث حالات غير متوقعة أثناء التجربة ، يجب قطع الكهرباء في الوقت المناسب ، ولا يمكن الاستمرار في التجربة إلا بعد حل المشكلة.

4يجب وضع المعدات بشكل ثابت ويجب أن تكون الأرض قوية. من الأفضل استخدام أرضية أسمنتية لتجنب الرنين.

5يجب أن يكون غلاف الجهاز متأصلاً بسلك أرضي وقائي أثناء الاستخدام ، مما يضمن سلامة المشغلين وتشغيل المعدات.

6بعد استخدام المعدات، قم بإيقاف التيار الكهربائي لجميع أجزاء النظام ولا تضع أو تفك سلك التيار الكهربائي.

7. قم بتوصيل المعدات وفقًا لجهد إمدادات الطاقة المحدد. تأكد من أن سلك الدائرة صحيح. خلاف ذلك ، سوف يضر المعدات.

8يجب وضع الجهاز في الداخل، ويجب أن يكون المختبر نظيفًا وجافًا وخاليًا من الوسائط المآكلة. يجب ألا يستخدمها الأشخاص غير المختصين بشكل عادي.

9لا تدع كابل المعدات يلمس الحافة الحادة لتجنب خدش عزل الكابل. لا تدع الكابل يتم الضغط عليه تحت الأشياء الثقيلة لتجنب كسر الكابل وتسبب حريق.لا تستخدم الكابلات لسحب أو ربط الأشياء، لأن هذا يمكن أن يسبب عطل في الأجهزة بسبب كسر الكابلات.

10. لا تدع المعدات تتلقى رشاشات بالماء، والغازات المآكلة، والغازات القابلة للاشتعال، والمواد القابلة للاشتعال.إذا لم تتجنب ذلك، فقد تحدث حريق.

11. عند نقل المعدات ، اقطع مصدر الطاقة واستخرج الشاشة من المقبس. لا تضع الجهاز رأسا على عقب أو تميل الجهاز في زاوية أكبر من 45 درجة عند تحريك الجهاز.

12لا تقطع وصلة الطاقة من الجهاز أثناء تشغيله
