تفاصيل المنتج:
|
| المعيار: | GBT5169.1 | نطاق التطبيق: | يستخدم بشكل أساسي لتحديد الأداء غير القابل للاحتراق للمواد البلاستيكية أو الأفلام تحت الاحتراق المبا |
|---|---|---|---|
| فوهة البخار: | Ф 0.9 ± 0.03 مم | ارتفاع اللهب: | 20 ± 20 |
| نطاق تدفق الغاز: | 10-1000 مل/دقيقة | طريقة الاشتعال: | إشعال إلكتروني عالي الجهد |
| إبراز: | آلة اختبار احتراق البلاستيك UL94,اختبار قابلية البلاستيك للنيران الأفقي الرأسي,معدات اختبار المكونات البلاستيكية UL94 |
||

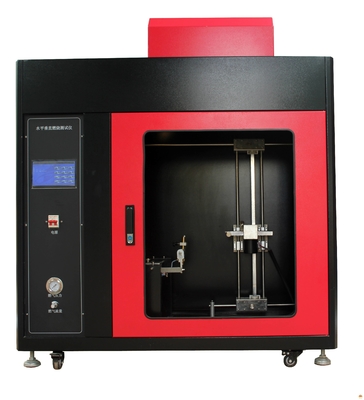

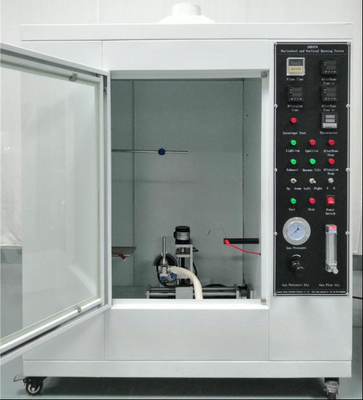

آلات اختبار الاحتراق الرأسي والأفقي DX8379 للبلاستيك والمكونات البلاستيكية
![]()
نطاق التطبيق:
يستخدم بشكل أساسي لتحديد أداء عدم القابلية للاشتعال للبلاستيك أو الأفلام تحت الاحتراق المباشر من مصدر حريق محدد لتحديد تصنيف مقاومة الحريق الخاصة بها.
متوافق مع المعايير:
يلبي متطلبات معايير اختبار UL94 و GB/T2408. GBT5169.1
غرفة الاحتراق:
جسم الصندوق أكبر من 1 متر مكعب ويتم معالجته وتشكيله باستخدام أدوات آلة CNC. شكل القوس الدائري جميل وكريم. مادة SUS304 الفولاذ المقاوم للصدأ / طلاء الخبز لها خصائص الجمال ومقاومة الصدأ ومقاومة التآكل.
تم تجهيز الجزء العلوي من الصندوق بنظام تهوية وعادم دخان، والذي يمكنه تفريغ الغازات العادمة إلى الخارج بعد اكتمال الاختبار؛ أثناء التجربة، كان النظام في حالة توقف.
يوجد نافذة مراقبة من الزجاج المقسى على واجهة الصندوق يمكن إغلاقها أثناء عملية الاختبار، مما يسهل ملاحظة حالة الاختبار.
شعلة الاحتراق:
شعلة شركتنا المصنوعة ذاتيًا تلبي بالكامل متطلبات ASTM D 5025-99
الطاقة القياسية: 500 واط قابلة للتعديل، مناسبة للاحتراق الرأسي والأفقي.
قطر الفوهة 9.5 ± 0.03 مم، طول ضوء الفوهة 160 ± 0.05 مم، وارتفاع الفوهة من مدخل الهواء 100 ± 10 مم
زاوية الرش: قابلة للتعديل أفقيًا عند 90 درجة ورأسيًا عند 45 درجة، تعمل بالشفط الطبيعي، مع لهب داخلي من 12-40 مم ولهب خارجي من 20-125 مم، قابلة للتعديل.
فوهة البخار: Ф 0.9 ± 0.03 مم،
ارتفاع اللهب: 20 ± 20.
نظام قياس درجة الحرارة:
مستشعرات حرارية (أنابيب نحاسية وكواشف حرارية) - يجب أن يكون هيكل الأنبوب نحاسًا إلكتروليتيًا ذو موصلية عالية جدًا. الطول 19.14 ± 0.02 مم
كاشف حراري من النوع K بقطر سلك 0.5 مم.
تمت مطابقة عداد التحكم الذكي في درجة الحرارة PID مع الكاشف الحراري من النوع K. يمكن زيادة قراءته بمقدار 1000 درجة مئوية.
النظام بأكمله للاختبار قابل للنقل، ويتم وضعه في صندوق الاختبار لقياس درجة الحرارة.
مجهز بساعة توقيت إلكترونية: دقيقة حتى 0.1 ثانية (كاحتياطي أثناء معايرة درجة الحرارة)
التجهيزات الرئيسية:
حامل الاختبار: مصنوع من الفولاذ المقاوم للصدأ، مقسم إلى حامل أفقي وحامل رأسي. الحامل الرأسي موازٍ للمستوى الذي يقع فيه مصباح الرش ومستوى نافذة المراقبة، مما يسهل المراقبة والتشغيل.
إطار إسفيني: أضف أوتادًا، قم بتركيب مصباح الرش على الأوتاد حسب الحاجة، واجعله سهل الحركة مع العودة بدقة إلى الموضع المحدد.
مجهز بمجموعة من المساطر التي يمكنها قياس اللهب الداخلي والخارجي أثناء الاحتراق الأفقي والرأسي.
تجهيز مسطرة من الفولاذ المقاوم للصدأ بدقة 500 مم إلى 1 مم لأغراض الاختبار.
مواصفات العينة القياسية: طول 125 مم، عرض 13 مم، سمك 3 < سمك < 13 مم (أو حسب معايير الاختبار)
نظام التشغيل:
يعتمد نظام التحكم في المرحل على علامات تجارية محلية/أجنبية معروفة لجميع المكونات، مما يضمن الجودة مع ضمان دقة الاختبار بشكل أفضل.
توقيت الاحتراق: عندما يصل رأس الرش إلى الموضع المحدد، يتم تسجيل وقت الرش تلقائيًا (وفقًا للوائح، مثل الاحتراق لمدة 15 ثانية). يراقب المختبر الوقت المحدد ويحرك الرأس تلقائيًا بعيدًا عندما يصل وقت الرش إلى اللحظة.
مؤقت الاحتراق المستمر: عندما يصل مؤقت الاحتراق أعلاه، يبدأ هذا المؤقت العد تلقائيًا؛ إذا كان خلال وقت محدد (مثل إيقاف إمداد النار لمدة 15 ثانية)، أثناء هذه العملية، إذا انطفأ لهب العينة المحترقة، يتم إجراء احتراق ثانٍ وتتكرر عملية الاحتراق الأولى.
مؤقت الاحتراق المتأخر: إذا لم ينطفئ خلال الوقت المحدد في الخطوة السابقة، ابدأ مؤقت احتراق متأخر آخر. إذا انطفأ خلال وقت الاحتراق المتأخر المحدد، كرر اختبار الاحتراق الأول. إذا لم ينطفئ خلال الوقت المحدد، يتم الحكم على الاختبار مباشرة بالفشل.
نطاق تدفق الغاز: 10-1000 مل/دقيقة؛
طريقة الإشعال: إشعال إلكتروني عالي الجهد.
يوضع هذا الجهاز في بيئة غير جيدة التهوية للاختبار.
كيفية فهم UL94HB، UL94-V0، UL94-V1، UL94-V2
يزداد تصنيف مثبطات اللهب للبلاستيك تدريجيًا من HB، V-2، V-1 إلى V-0:
UL94V0، V1، V2 هي درجات مختلفة لمثبطات اللهب، ومستوياتها مختلفة. طرق اختبار مقاومة اللهب مختلفة أيضًا، ومعايير الاختبار والحكم مختلفة أيضًا
طريقة الاختبار لـ V0 هي إمالة الجسم المراد اختباره بزاوية 45 درجة، وإشعاله بمصباح كحول، وإزالة مصدر الاشتعال، وإطفائه في غضون 10 ثوانٍ
طرق الاختبار لـ V1 و V2 هي نفسها لـ V0، ولكن الفرق هو أنه بعد الانتقال إلى مصدر مفتوح، يكون وقت الإغلاق أطول من V0،
وهذا يعني أن V0 لديه مثبط لهب مناسب، ويحتل V1 المرتبة الثانية، ويحتل V3 المرتبة الثالثة، و V4 لديه نفس مثبط اللهب مثل مثبطات اللهب غير المشتعلة
HB: أدنى تصنيف لمثبطات اللهب في معيار UL94. يتطلب معدل احتراق أقل من 40 ملم في الدقيقة للعينات التي يتراوح سمكها بين 3 و 13 ملم؛ العينات التي يقل سمكها عن 3 ملم لها معدل احتراق أقل من 70 ملم في الدقيقة؛ أو إيقاف التشغيل قبل علامة 100 ملم.
V-2: بعد إجراء اختبارات احتراق مدتها 10 ثوانٍ على العينة مرتين، ينطفئ اللهب في غضون 30 ثانية. يمكن أن يشعل القطن أقل من 30 سم.
V-1: بعد إجراء اختبارات احتراق مدتها 10 ثوانٍ على العينة مرتين، ينطفئ اللهب في غضون 30 ثانية. لا يمكنه إشعال القطن أقل من 30 سم.
V-0: بعد اختبارات احتراق مدتها 10 ثوانٍ على العينة مرتين، ينطفئ اللهب في غضون 10 ثوانٍ. لا ينبغي أن تتساقط المواد القابلة للاحتراق.
متوافق مع المعايير: تلبية متطلبات الاختبار لمعايير GB/T2408-2008، GB13488، ISO1210، UL94 V-0 V-1 V-2، ASTM D635، D4804، 3801، IEC707، و IEC 60695-11-10:1999.
