تفاصيل المنتج:
|
| المعيار: | GB8323.2-2008 | نطاق التطبيق: | مناسب لقياس الكثافة البصرية المحددة للدخان الناتج أثناء احتراق البلاستيك |
|---|---|---|---|
| بيئة العمل: | عند تشغيل الجهاز، يجب تجنب أشعة الشمس المباشرة ويجب ألا يكون هناك تدفق هواء قسري. | الرطوبة البيئية: | درجة حرارة الغرفة -40 °C |
| طاقة كهربائية شغالة: | تيار متردد 200-240 فولت، 50 هرتز | دقة القياس: | ± 3٪ |
| نطاق القياس: | 0-100٪؛ تلقائيًا تغيير التروس أثناء القياس | ||
| إبراز: | آلة اختبار كثافة الدخان البلاستيكية,قياس كثافة الدخان البصرية المحددة,معدات اختبار البلاستيك لكثافة الدخان |
||

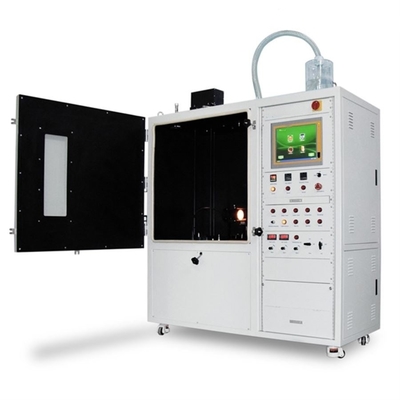

جهاز اختبار كثافة دخان البلاستيك DX8368
![]()
1، متوافق مع المعايير: يفي بمتطلبات معايير الاختبار GB8323.2-2008 "توليد دخان البلاستيك الجزء 2: طريقة الغرفة الواحدة لتحديد كثافة الدخان" و ISO5659.2-2006 "توليد دخان البلاستيك الجزء 2: طريقة الغرفة الواحدة لتحديد الكثافة البصرية".
2، نطاق التطبيق: مناسب لقياس الكثافة البصرية النوعية للدخان المتولد أثناء احتراق البلاستيك، وأخذ أقصى كثافة بصرية نوعية كنتيجة للاختبار. يستخدم لتقييم أداء إنتاج الدخان للبلاستيك في ظل ظروف محددة.
جهاز اختبار كثافة دخان البلاستيك هو نوع جديد من معدات الاختبار تم تطويره بناءً على الشروط الفنية المحددة في المعيار GB/8323.2-2008 و ISO5659-2 "توليد دخان البلاستيك - الجزء 2: طريقة الغرفة الواحدة لقياس كثافة الدخان".
3، المعلمات الرئيسية: تتكون الأداة بأكملها من غرفة اختبار مغلقة، ونظام قياس ضوئي، ومخروط إشعاع، ونظام احتراق، ومُشعل، وصندوق اختبار، ودعامة، وجهاز قياس درجة الحرارة، وبرنامج اختبار كثافة الدخان؛ تم تطوير الدائرة باستخدام متحكم دقيق، مع محتوى تقني عالٍ وأداء مستقر. هذه الأداة مناسبة لجميع أنواع البلاستيك ويمكن أيضًا استخدامها لتقييم المواد الأخرى (مثل المطاط، وأغطية المنسوجات، والأسطح المطلية، والخشب، والمواد الأخرى). تستخدم على نطاق واسع في مصانع الإنتاج ووحدات البحث والاختبار في صناعات البلاستيك والمواد الصلبة.
1. صندوق الاختبار: الباب الأمامي مزود بنافذة وستارة شمسية معتمة يمكنها منع حركة النافذة.
أسفل الصندوق المربع مزود برقائق ألومنيوم مقاومة للانفجار لمنع الضغط الزائد. إنه قرص انفجار أمان يتكون من سمك 0.04 مم، وطول 405 مم، وعرض 200 مم، ومساحة إجمالية تبلغ 81000 مم². الصندوق مزود بجهاز تنظيم ضغط داخلي.
نافذة الضوء: توجد نافذتان ضوئيتان دائريتان بقطر 75 مم في الأعلى والأسفل، ويتم تركيب سخان كهربائي دائري بقوة 9 واط أسفل النافذة الضوئية لضمان درجة حرارة السطح العلوي للنافذة الضوئية (مناسب 50 درجة مئوية ~ 55 درجة مئوية) لتقليل تركيز الدخان على السطح. تقع النافذة الضوئية العلوية في الجزء العلوي من صندوق الاختبار، ويتم تركيب منصة بصرية بسمك 8 مم حول النافذة الضوئية خارج صندوق الاختبار. الأبعاد الداخلية للمنصة البصرية الثابتة: الارتفاع 914 مم × العرض 914 مم × العمق 610 مم
مع قضيب معدني بقطر 15 مم يمكنه توصيل المنصة الثابتة وصندوق الاختبار.
الأبعاد الخارجية: الارتفاع 16800 مم، العرض 14500 مم، العمق 850 مم (هذا البعد هو للمرجع فقط)
المادة: تتكون من ثلاث طبقات: الطبقة الخارجية من لوح فولاذي بسمك 1.5 مم، طلاء بالفرن الكهروستاتيكي عالي الحرارة بلون أبيض مائل للصفرة، الطبقة الوسطى من طبقة عازلة بسمك 60 مم، الطبقة الداخلية من الفولاذ المقاوم للصدأ USU304 بسمك 1.2 مم، طلاء بالفرن الكهروستاتيكي عالي الحرارة بلون أسود، سهل التنظيف.
مدخل ومخرج الهواء: يتم تركيب مدخل الهواء في الجزء العلوي من صندوق الاختبار، بقطر 65 مم، ويتم التحكم فيه بواسطة صمام لولبي ذو شفة في حالتي الإغلاق والإغلاق؛ يتم تركيب مخرج العادم في الأسفل على اليسار، بقطر 80 مم، ويتم التحكم فيه بواسطة صمام لولبي ذو شفة في حالتي الإغلاق والإغلاق، ومجهز بمروحة عادم.
2. نظام القياس الكهروضوئي: يتكون من مصدر طاقة، أنبوب مضاعف ضوئي، غشاء شفاف للتضخيم، مصراع، مرشح، غشاء شفاف محايد، عدسة، صندوق بصري مظلم، مصدر ضوء، وسخان نافذة ضوئية.
مصدر الضوء: يتكون من مصباح متوهج بقوة 6.5 فولت، ومحول يوفر الطاقة (مدخل 220 فولت خرج 6.5 فولت)، ومقاوم متغير.
التركيب: يتم تركيب المصباح في صندوق مظلم معتم في أسفل صندوق الاختبار، ويتكون من مصدر ضوء، وعدسة محدبة، وسخان نافذة ضوئية، ونافذة بصرية.
مشغل النافذة الضوئية: يعمل بجهد AC220V، محاط بسلك مقاومة 9 واط، لضمان درجة حرارة سطح النافذة الضوئية (50 درجة مئوية ~ 55 درجة مئوية) مناسبة.
عدسة محدبة: بقطر 51 مم، تم تعديلها ومعايرتها لتشكيل حلقة بقطر 51 مم بدون أي أشعة ضوئية أخرى خارج الحلقة.
نافذة بصرية: تتكون من غشاء شفاف غير معاق وصندوق مظلم.
كاشف ضوئي: يتكون من أنبوب مضاعف ضوئي، مرشح تضخيم، مصراع، مرشح، مرشح محايد، عدسة محدبة، نافذة بصرية، إلخ.
معلمات الأنبوب المضاعف الضوئي: الجهد: DC 1000V، مصدر الطاقة: مدخل 12V، خرج 0-1200V2mA
معالجة النظام الكهروضوئي: الكاشف الضوئي هو أنبوب مضاعف ضوئي متصل بقالب رقمي A/D ويتم معالجته بواسطة حاسوب دقيق متعدد المراحل. يمكنه قياس نفاذية الكثافة البصرية المقابلة باستمرار بمرور الوقت، وهي 5 كميات من استجابة الحساسية الطيفية، مشابهة لاستجابة العين المجردة وتيار الظلام أقل من 0.001uA. الحد الأدنى لحساسية الأنبوب المضاعف الضوئي يمكن أن يكون 100 بالمائة من خلال مرشح محايد 0.5 ومرشح تضخيم ND-2 على المسار البصري.
مرشح التضخيم: ND-2.0 بنفاذية 0.95% ودرجة حرارة لون مصدر الضوء K=2854.
بوابة الضوء: تستخدم للحاجز وتصحيح نفاذية 0%.
مرشح: لتعويض المرشح، يوجد إجمالي 11 قطعة بكثافات بصرية تتراوح من 0.1 إلى 1.0 و 2.0.
مرشح محايد: ND-0.5، نفاذية 31.7%، درجة حرارة لون مصدر الضوء K=2854.
عدسة محدبة: بقطر 51 مم، يمكن تركيز شعاع الضوء المباشر في نقطة قوية صغيرة عند اللوحة الشفافة بين الصناديق المظلمة العلوية والسفلية.
معايرة الأنظمة البصرية: الكشف باستخدام مرشح محايد بكثافة بصرية 3.0 وطول موجي 550-650 نانومتر.
3. مخروط الإشعاع: يتكون من عناصر تسخين بقدرة مقدرة 2600 واط، قادرة على توفير شدة إشعاع 10 كيلوواط/م² ~ 50 كيلوواط/م² عند مركز سطح العينة. عند اختبار الإشعاع في موضعين آخرين على بعد 25 مم من مركز العينة، يجب ألا يقل الإشعاع في هذين الموضعين عن 85% من الإشعاع في مركز العينة.
سخان مخروط الإشعاع: يعمل بمصدر طاقة مستقل، مع محول عزل أحادي الطور بقدرة 3000 واط. يعتمد التحكم في درجة الحرارة على التحكم في الثايرستور مع دورة سريعة، والتي يمكنها تثبيت درجة الحرارة عند ± 2 درجة مئوية.
مقياس التدفق الحراري: مساحة مسطحة بنطاق 50 كيلوواط/م² وقطر منطقة استقبال الإشعاع 10 مم. السطح مطلي باللون الأسود غير اللامع ويتم تبريده بالماء.
4. المُشعل: فوهة المُشعل تتكون من أنبوب نحاسي بفتحة 4.0 مم، وطول اللهب والقياس الأفقي 30 مم.
نظام إمداد الغاز:
مصدر الغاز: نقاء 95%، خليط غاز البروبان والهواء، ضغط 170 كيلو باسكال
مقياس تدفق البروبان: 1-100 سم³/دقيقة
الأداء العام:
مقياس تدفق الهواء: 5 ~ 500 سم³/دقيقة
دقة الشفافية: 0.0001%؛
نطاق القياس: 0-100 بالمائة؛ يتم تغيير التروس تلقائيًا أثناء القياس.
دقة القياس: ± 3%؛
جهد التشغيل: AC200-240V 50Hz؛
الرطوبة البيئية: درجة حرارة الغرفة -40 درجة مئوية
بيئة العمل: عند تشغيل الجهاز، يجب تجنب أشعة الشمس المباشرة ويجب ألا يكون هناك تدفق هواء قسري.
برنامج القياس: يعتمد على واجهة تشغيل الكمبيوتر ونمط LabVIEW. يعرض منحنى الشفافية مقابل الوقت. يوفر واجهة باللغتين الصينية والإنجليزية، بالإضافة إلى دليل تعليمات باللغتين الصينية والإنجليزية.
