آلة اختبار آثار التسرب اختبار مدمر أجري على مواد العزل لمحاكاة الوضع المذكور أعلاه

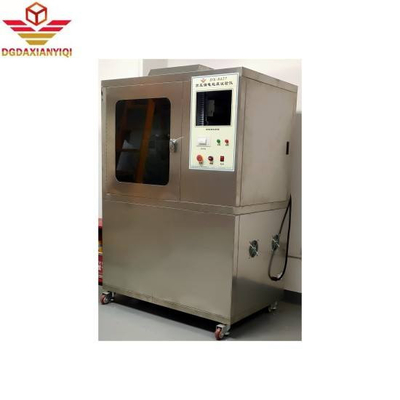

DX8352 آلة اختبار آثار التسرب

مقدمة:

المبدأ الأساسي:تحت تأثير البيئات الرطبة والشوائب على المنتجات الكهربائية ، قد يحدث تسرب العزل بين الأجزاء المشحونة ذات القطبات المختلفة أو بين الأجزاء المشحونة والمعدن المتأصل.القوس المولدة يمكن أن تسبب انهيار وقطع قصير في الأجهزة الكهربائية، تآكل المواد بسبب التفريغ، وحتى يؤدي إلى الحريق.

اختبار آثار التسرب هو اختبار تدميري يتم إجراؤه على مواد العزل لمحاكاة الوضع المذكور أعلاه.التجربة هي تطبيق جهد معين وإسقاط حجم محدد من السائل الملوث (0.1٪ NH 4 CL) على ارتفاع ثابت (35mm) لمدة 30 ثانية على سطح مادة عازلة صلبة ، بين أقطاب البلاتين ذات الحجم المحدد ((2mm × 5mm)لتقييم تحمل سطح مواد العزل الصلبة تحت التأثير المشترك للحقل الكهربائي والوسط الملوث، وتحديد مؤشر تعقبها النسبي (CT1) ومقاومة مؤشر تعقبها (PT1).

وصف مفصل للمعلمات التقنية:

متوافقة مع المعيار: تلبي متطلبات معيار الاختبار GB/T4207.

باستخدام كهرباء البلاتين مستطيلة ، تكون القوى التي تمارسها الكهرباء على العينة 1.0N ± 0.05N ، على التوالي.

يمكن ضبط الجهد المطبق بين 100-600 فولت (48-60 هرتز). عندما يكون تيار الدائرة القصيرة 1.0 ± 0.1A ، يجب ألا يتجاوز انخفاض الجهد 10%.عندما يكون تيار تسرب الدائرة القصيرة في دائرة الاختبار يساوي أو أكبر من 0.5أ، وافق عليه لمدة ثانيتين، سيتحرك المرور، ويقطع التيار، ويشير إلى أن جسم الاختبار غير مؤهل.

ثابت الوقت في جهاز التقطير قابل للتعديل، ويتم التحكم بدقة في حجم التقطير البالغ 44-50 قطرة/سم 3 ومتوسط وقت التقطير البالغ 30 ± 5 ثانية.

الكهرباء: إلكترودان من البلاتين مستطيلان بمساحة مقطع عرضي 2 ملم × 5 ملم. إحدى حواف النهاية لديها ميل 30 درجة.

قوة السطح: 1.0 ± 0.05N

فولتاج الاختبار: 100-600 فولت

الحد الأقصى لتيار الاختبار: 3A

المسافة بين اثنين من الأقطاب الكهربائية: 4.0mm

أداة إسقاط: يمكن تعيين فترة وقت إسقاط تعسفيا

حجم غرفة الاختبار: 0.5M3، عمق 60x عرض95x ارتفاع90cm

الأبعاد الخارجية: العمق × العرض × الارتفاع: 61x 120x 105cm

مادة الصندوق الخارجي: الفولاذ المقاوم للصدأ المرآة.
