تفاصيل المنتج:
|
| المعيار: | UL1581 الطائفة 1080.1 ~ 1080.14، UL1581.UL13.UL444.UL1655 | نطاق التطبيق: | تستخدم على نطاق واسع من قبل عدد كبير من صناعة الأسلاك والكابلات |
|---|---|---|---|
| مساحة فعالة: | 2.4 م (الطول) * 1 م (العرض) * 1.8 م (الارتفاع) | الأبعاد: | 2.4 م (الطول) * 1 م (العرض) * 2.5 م (الارتفاع) |
| غاز: | يوصى باستخدام الميثان | عداد التدفق: | 1 (نوع American Dwyer VA20430) |
| مقياس الضغط في الأنابيب: | 1 (نوع دوير 1230-36) | ||
| إبراز: | آلة اختبار الاحتراق الأفقي,آلة اختبار الاحتراق الرأسي,UL1581 آلة اختبار الاحتراق,Vertical Combustion Testing Machine,UL1581 Combustion Testing Machine |
||

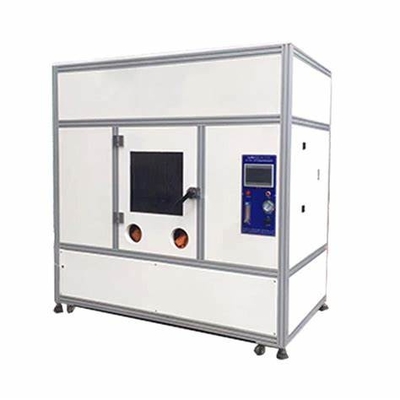

DX8382 خزانة الاحتراق الكبيرةUL1581 آلة اختبار الاحتراق، غرفة اختبار الاحتراق العمودية والأفقية
المعايير:
يتم إنتاجه وفقاً بدقة لمعيار UL1581 1080.1 ~ 1080.14 ، وقد تمت الموافقة عليه من قبل شركة Guangzhou Meihua UL ،ويتوافق مع معيار اختبار احتراق VW-1 (V-vertical-specimen)وهي قابلة للتطبيق على VW-1 من UL1581، UL13، UL444 و UL1655 ومعايير اختبار FT-1 و FT-2 من CSA. إنها اقتصادية وتستخدم على نطاق واسع من قبل عدد كبير من صناعة الأسلاك والكابلات.
طريقة الاختبار:
ضبط ارتفاع اللهب، وضع الجزء العلوي من اللهب تحت العينة، حرق لمدة 15 ثانية، وإطفاء لمدة 15 ثانية، وتكرار 5 مرات للتحقق من حرق العينة، حرق،إطفاء الوقت وعدد التكرار، ويمكن تشغيلها تلقائيا.
تفاصيل المعلمات:
تم إجراء الاختبار بأكمله في مختبر مغلق بحجم 4.32 متر مكعب.
1غرفة الاحتراق:
1المساحة الفعالة: 2.4m (الطول) * 1m (العرض) * 1.8m (الارتفاع)
2الأبعاد: 2.4m (الطول) * 1m (العرض) * 2.5m (الارتفاع)
3المواد:
خارجية: هيكل إطار فولاذي مربع، صفيحة فولاذية مكثفة 1.5 مم بطلاء الخضراء الداكنة الكهربائية
الداخلية: الالكترونية المخبوزة اللون الأسود.
4نافذة المراقبة:
نوافذ تنزلية على اليسار واليمين. نافذة المشاهدة زجاج مكثف.
الحواف المحيطة بها من الفولاذ المقاوم للصدأ SUS304
الحجم: 730 ملم (الارتفاع) * 420 ملم (العرض).
5نافذة العمليات: 4 في المجموع
حجم المساحة الداخلية: ф150mm
الحواف: حافة من الفولاذ المقاوم للصدأ بقوة 3.0 ملم.
مغلقة بقفازات جلدية ذات ذراع طويلة بطول 600 ملم.
أبعاد الطرفية الإجمالية: ф220mm
6نظام العادم:
مروحة مخرجين دوماً؛
لوحة الختم من الفولاذ المقاوم للصدأ 2.0 ملم
يتم تزويد الجانبين بخراطيم تنزلية.
مجموعة واحدة من أجهزة التحكم عن بعد: a. مجموعتين من حبل الفولاذ b. مجموعتين من القوالب
7مدخل الهواء: 4 في المجموع
الحجم: ф160mm
لوحة الضغط والسحب الختامية هي لوحة من الفولاذ المقاوم للصدأ 2.0 ملم.
هناك أخاديد مُنزلقة على الجانبين.
8الوقوف السفلي:
الحجم: 2.4m (الطول) * 1m (العرض) * 0.7m (الارتفاع)
باستخدام حديد زاوية 60 ملم * 60 ملم * 4 ملم ، طلاء خضراء داكن للتخزين الكهربائي
المكعبات: ستة، بما في ذلك أربع مكعبات ذات أقفال.
9معدات الإضاءة: اعتمدي مصباح مستدير مضاد للضباب والدخان
2جزء التحكم
1إشارة الحرق 1 قطعة
2إعداد الاحتراق: 0-99.99 ثانية إعداد تعسفي
31 مؤشر إيقاف الإشعال
4إعداد إيقاف الإشعال: 0-99.99 ثانية إعداد تعسفي
5عدد الاحتراق: 0-999999 مرات
6لديها وظائف الاحتراق التلقائي، الاحتراق، وقف الإشعال والعد
7لديها وظيفة تحويل عمودي / أفقي
8لديه وظيفة إشعال تلقائي
9لديها وظيفة التحويل اليدوي / التلقائي
10الإشعال هو طريقة إشعال عالية الضغط
11يتم توصيل جزء الاختبار مع جهاز التحكم، وذلك باستخدام سدادة الطيران، والاتصال هو قريب جدا
3جزء الاختبار
1فوهة:
1الزاوية 20 درجة
21 صمام تنظيم اللهب الداخلي
31 صمام تنظيم اللهب الخارجي
4. 1 حكم علامة نقطة اتصال اللهب الداخلي
5. 1 حاكم بالعلم المنخفض
6. 1 حكم طول الاختبار
7. 1 مقياس لهب
8إطار إصلاح الاختبار: أ. المواد: صفيحة الصلب بعد المعالجة الدقيقة والطلاء ب. اللون: الأسود النقي
9الصندوق اختبار مصنوع من SUS304 الفولاذ المقاوم للصدأ بعد المعالجة الدقيقة
10أسفل إطار الاختبار: أ. قطعتين من صفيحة الصلب 2.0mm ب. الحجم: 700mm (الطول) × 450mm (العرض) ج. اللون: الطلاء الأسود للخبز الكهربائي
11يتم تصميم الاختبارات العمودية والأفقية بشكل مستقل
12يتم تمديد صندوق الاختبار إضافياً بواسطة عصا دفع طويلة الذراع
13. 3 علامات إشارة أفقية
4تحكم مصدر الهواء:
1الغاز: يوصى بالميثان (يتم توفيرها من قبل المستخدم)
2عداد التدفق: 1 (مثل American Dwyer VA20430)
3مقياس ضغط الأنابيب: 1 (نوع دوير 1230-36)
4. 1 مفصل غازي
5القصبة الهوائية: القصبة الهوائية عالية الضغط
