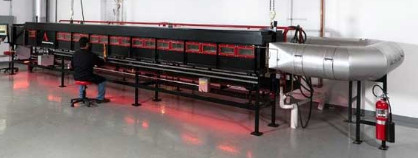

DX8788 ASTME84 جهاز اختبار نفق ستينر

ملاحظة:
يتم استخدام فرن النفق الأفقي UL910/NFPA262 Steiner بشكل رئيسي لاختبار أداء مضاعفات اللهب للأسلاك والكابلات على مستوى CMP ،ويستخدم بشكل رئيسي للكابلات في الأنظمة الفرعية الأفقية التي يتم وضعها مباشرة في بيئات التهوية أو التهوية القسرية دون استخدام أنابيب معدنية.
تمثل هذه المعيار الاختبارية لضبط اللهب المعيار الاختبارية لضبط اللهب الأكثر صرامة لـ UL وحتى اختبار ضغط اللهب للأسلاك والكابلات بأكملها.فقط الكابلات ذات غطاء مادة الفلور يمكن أن تجتاز طريقة اختبار مقاومة للناربسبب درجة حرارة التفكك العالية (أكثر من 400 درجة) ونقطة الإشتعال العالية (أكثر من 800 درجة) من البلاستيكات الفلورية ، فإنه ليس من السهل أن تحترق عند النار منخفضة ،لذلك لديها مقاومة أفضل للحريق من المواد العضوية الأخرى.

القياسية:
جهاز اختبار لـ ASTME 84، UL910، NFPA262

المعلمات التقنية لفرن النفق:

1. صندوق الاحتراق مصنوع من الفولاذ المقاوم للصدأ ، مع الطوب المقاوم للنار وضعت في الداخل ؛ لديه أداء جيد للحفاظ على الحرارة. حجم الداخلي للصندوق الاحتراق هو 305mm × 451mm ،والطول هو 7.6m
2المصالح الداخلية مصنوعة من SUS304 الفولاذ المقاوم للصدأ، والذي هو مضاد للصدأ ومضاد للتآكل.
3يمكن أن تلاحظ نافذة الملاحظة الزجاجية الكوارتزية ذات الطبقة المزدوجة مسافة انتشار اللهب ، وعرض موقع اللهب من خلال ضوء المؤشر ، والسجل هو أكثر بديهية.
4. ارتفاع صندوق الاحتراق مناسبة للموظفين لمراقبة حالة الاحتراق والتركيب، وتعديل العينة؛
5. غطاء صندوق الاحتراق يتبنى التصميم العام، ويتبنى تصميم سد خزان الماء وفقا للمعيار،مجهزة بحاوية تغطية مياه من الفولاذ المقاوم للصدأ 304 سميكة 2 ملم لضمان عدم تسرب غاز الدخان أثناء الاختبار.
6. غطاء الصندوق مصنوع من الفولاذ المقاوم للنيران والقاوم للصدأ. غطاء الصندوق مجهز بمسمار وجهاز رفع
7. يحتوي حامل العينة على حامل دعم تدفق المياه الباردة ، الذي يقاوم درجات الحرارة العالية ويمكن أن يدعم الغطاء المحترق مثل لوحات السيليكات الكالسيوم ؛
8. الغطاء العلوي من SUS304 الفولاذ المقاوم للصدأ الحرارة الحفاظ على جهاز الجسم مليئة مع مواد الحفاظ على الحرارة المقاومة للحرارة
9مجهزة بموقع لتثبيت العينات من نوع الدرج المتحرك لتسهيل التثبيت وتثبيت وإزالة العينات وصيانة الفرن.
10أنابيب العادم من الفولاذ المقاوم للصدأ جميلة ومقاومة للتآكل
11جهاز الكشف عن ضغط العادم متعدد الوظائف المستقل: مراقبة التغيرات في ضغط العادم أثناء الاختبار. نطاق الكشف هو 0-250Pa ، والدقة ± 0.5Pa ،ودقة اختبار ضغط النظام ± 2Pa;
12المروحة: 380 فولت، 50 هرتز، 3 كيلوواط مجهزة بمحول تردد يمكن أن تغير سرعة الرياح.والتي يمكنها تفريغ غازات الدخان الناتجة عن احتراق العينة السيئ إلى الخارج في الوقت المناسب لضمان سلامة الاختبار;
13. محرق غاز النحاس ذو الرأس المزدوج: يقع المحرق على بعد 1320 مم من مدخل الهواء ، ويمكنه إعطاء حرارة قياسية 5.3MJ / min. وفقًا لمعايير مختلفة ، يمكن أن يكون الحرارة المعتادة 5.3MJ / min.يمكن التحكم في تدفق الغاز بواسطة مقياس تدفق الكتلة. نطاق القياس هو 0~160L/min، والتي يمكن تغييرها. قيمة الخروج الحرارية من المحرق، ويمكن أن تصل الطاقة الخروج القصوى 100MJ/min؛
14نظام الإشعال التلقائي: لضمان أداء السلامة في الاختبار، مشعل الجهد العالي، 12KV، 50mA، الحد الأدنى من الجهد العالي للكهرباء الإشعال هو 1.8kVp؛
15نظام كثافة الدخان: توفير نظام معالجة إشارة منفصل لضمان أن يكون المستشعر خطيًا.
16تسجيل تلقائي لإشارات مستشعر درجة الحرارة وغاز الدخان، وتردد جمع العينات هو 1 هرتز؛
17. مراقب تدفق الكتلة: SUS316 مواد الفولاذ المقاوم للصدأ، الضغط الأقصى 1000psi (70bar) ، معدل تسرب أقل من 1 × 10-7ml / s، معايرة NIST، 0 ٪ 5VDC و 4 ٪ 20mA إشارة، حماية الحلقة،نطاق تدفق البروبان 0 ∼ 2.3g/s، سرعة التحكم ≤2s، دقة التحكم ضمن نطاق 0.6 ∼2.3 g/s هي ±1%FS، قابلية التكرار ±0.5FS، نطاق درجة الحرارة 0 ∼50°C، نطاق الرطوبة 0 ∼90٪، عرض رقمي،تلقائي خلال اختبار التحكم، يلبي إمدادات الغاز الاحتياجات الحرارية لـ 5000Btu (5.3MJ) / دقيقة ، ويسجل البرنامج تلقائيًا كمية الغاز المستخدمة.
18برنامج الاختبار القياسي، والذي يمكن أن يسجل تلقائيًا سرعة الرياح، ودرجة الحرارة، وكثافة الدخان وبيانات الاختبار الأخرى.

الجهاز المساعد
- نظام مصدر مياه الصنبور
- نظام غازات احتراق الميثان
- نظام رفع السيارة
