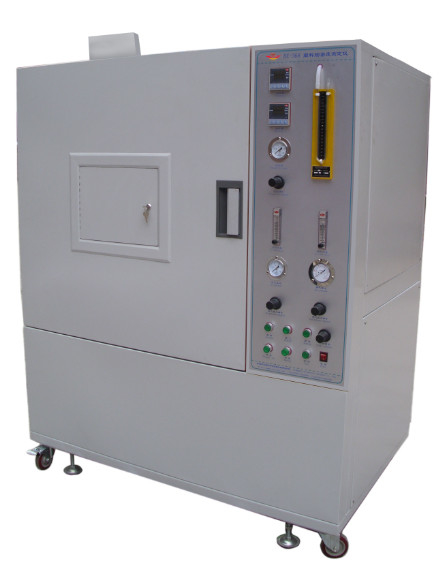

DX-8368 اختبار كثافة الدخان البلاستيكي

اختبار كثافة دخان الاحتراق البلاستيكي هو نوع جديد من معدات الاختبار لقياس كثافة الدخان التي تم تطويرها وفقًا للشروط التقنية المحددة في معيار GB/8323.2-2008 و ISO5659-2 "منهج اختبار إنتاج الدخان البلاستيكي الجزء 2 لتحديد كثافة الدخان عن طريق طريقة غرفة واحدة"، هذه المعايير مناسبة لتحديد الكثافة البصرية المحددة للدخان الناتج عند حرق البلاستيك، والكثافة البصرية المحددة القصوى هي نتيجة الاختبار.يستخدم لتقييم أداء التدخين من البلاستيك تحت ظروف محددة.
يتماشى مع GB8323.2-2008 "توليد الدخان من البلاستيك - الجزء الثاني: طريقة اختبار لتحديد كثافة الدخان عن طريق طريقة غرفة واحدة" و ISO5659.2-2006 "توليد الدخان من البلاستيك الجزء الثاني:معيار الاختبار "تحديد الكثافة البصرية عن طريق طريقة الغرفة الواحدة". الأستام E662
يتكون الجهاز بأكمله من غرفة اختبار مغلقة، نظام قياس فوتومتر، مخروط إشعاع، نظام احتراق، إشعال، صندوق اختبار، دعامة،جهاز قياس درجة الحرارة وبرنامج اختبار كثافة الدخانيتم تطوير الدوائر بواسطة جهاز كمبيوتر صغير ذو شريحة واحدة ، مع محتوى فني مرتفع وأداء مستقر.ولكن يمكن أيضا أن تستخدم لتقييم المواد الأخرى(مثل المطاط والغطاءات النسيجية والأسطح الملونة والخشب والمواد الأخرى) ، ويستخدم على نطاق واسع في مصانع الإنتاج في صناعة البلاستيك وصناعة المواد الصلبة ،ووحدات البحث العلمي والاختبار.

1غرفة الاختبار:

1.1 يتم تزويد الباب الأمامي بنوافذ ودرع ضوئي غير شفاف يحجب حركة النافذة.

1.2 يتم تثبيت الجزء السفلي من الصندوق المربع مع ورقة من ورق الألومنيوم المتفجرة لمنع الإفراط في الضغط، والتي تتكون من قرص إنفجار أمان بسماكة 0.04 ملم، وطول 405 ملم،عرض 200 ملم، ومساحة إجمالية تبلغ 81000mm2 ويتم تثبيت جهاز تنظيم الضغط الداخلي للصندوق (انظر الشكل 2).

1.3 النافذة الضوئية: النوافذ الضوئية العليا والسفلية Ø 75 ملم، الجزء السفلي من النافذة الضوئية مجهز بمدفأة كهربائية حلقة 9 واط.لضمان درجة حرارة السطح العلوي للنافذة الضوئية (50 oC ~ 55o C مناسبة) لخفض تركيز الدخان على السطح إلى الحد الأدنى، تكون النافذة الضوئية على الجزء العلوي من صندوق الاختبار، ويتم تثبيت منصة بصرية سميكة 8 ملم حول النافذة الضوئية خارج صندوق الاختبار،ويتم تثبيت الطاولة البصرية بعصا معدنية من Ø 15mm يمكن أن تربط المنصة الثابتة وصندوق الاختبار.

1.4 الحجم الداخلي: ارتفاع 914 ملم × عرض 914 ملم × عمق 610 ملم

1.5 المواد: تتكون من ثلاث طبقات: الطبقة الخارجية هي صفيحة فولاذية سميكة 1.5 ملم، الطلاء البيضاء البيج الكهربائية عالية الحرارةتتكون الطبقة الوسطى من طبقة من الأسبستوس بعمق 60 ملم، والطبقة الداخلية هي 1.2mm سميكة USU304 الفولاذ المقاوم للصدأ، درجة حرارة عالية الكهربائية الساطعة الخبز الطلاء الأسود، والتي يمكن تنظيفها بسهولة.

1.5 مدخل الهواء ومصدر العادم: يتم تركيب مدخل الهواء على الجزء العلوي من صندوق الاختبار، بقطر Φ65mm، ويتم التحكم في حالات الإغلاق والإغلاق بواسطة صمام الكهربائية مع شاشة.يتم تثبيت منفذ العادم في أسفل الجانب الأيسر، بقطر Φ80mm ، ويتم التحكم به بواسطة صمام الكهربائي مع شاشة للسيطرة على حالات الإغلاق والإغلاق ، ويتم توصيلها بمروحة مخرج.

2نظام قياس كهربائي:وهي تتكون من مصدر الطاقة، أنبوب مضاعف الضوء، الضوء الضوئي الضوئي الضوئي الضوئي الضوئي الضوئي الضوئي الضوئي الضوئي الضوئي

2.1مصدر الضوء:

2.1.1مصدر الضوء: يتكون من مصباح ساطع بقوة 6.5 فولت ، ومحول يوفر الطاقة (مدخل 220 فولت ومخرج 6.5 فولت) ، ومقاومة متغيرة.

2.1.2التثبيت: يتم تثبيت المصباح في الصندوق المظلم غير الشفاف في الجزء السفلي من غرفة الاختبار ، والذي يتكون من مصدر ضوئي ، عدسة منحدرة ، وساحة تدفئة نافذة ضوئية ، ونفذة بصرية.

2.1.3. عداد النوافذ: إمدادات الطاقة AC220V ، محاطة بسلك مقاومة 9W ، لضمان درجة حرارة السطح العلوي للنوافذ (50 oC ~ 55oC).

2.1.4العدسة المنحدرة: 51 ملم في القطر، يتم ضبطها وتعديلها، وتشكل تماما حلقة قطرها 51 ملم ولا يوجد ضوء آخر في شعاع خارج الحلقة.

2.1.5النافذة البصرية: تتكون من فيلم شفاف غير مغلق وصندوق كاميرا مظلمة.

2.2كاشف الصور

2.2.1الكاشف الضوئي: يتكون من أنبوب مضاعف ضوئي، مرشح تكبير، مصراع، مرشح، مرشح محايد، عدسة منحدرة، نافذة بصرية، إلخ.

2.2.2أنبوب مضاعف الصور:

2.2.2.1معايير أنبوب مضاعف الضوء: الجهد: DC 1000V ، مصدر الطاقة: مدخل 12V ، مخرج 0 ~ -1200V 2mA

2.2.2.2معالجة النظام الكهروضوئي: جهاز الكشف الضوئي هو أنبوب مضاعف ضوئي ، متصل بموديل رقم A / D ، ويتم معالجته بواسطة جهاز كمبيوتر صغير تضخيم متعدد المراحل.يمكن أن يقيس باستمرار انتقال الكثافة البصرية المقابلة بمرور الوقت، وهو 5 كميات من استجابة الحساسية الطيفية، مماثلة لرد العين المجردة والتيار المظلم أقل من 0.001uA.يمكن الحصول على الحساسية الدنيا لأنبوب مضاعف الضوء عن طريق قراءة 100٪ من 0.5 مرشح محايد ومرشح تكبير ND-2 واحد في المسار البصري.

2.2.3مرشح تكبير: تنقل ND-2.0 هو 0.95٪، ودرجة حرارة لون مصدر الضوء هو K = 2854.

2.2.4المكشوف: يستخدم لتحديد الهدف و 0٪ تصحيح التنقل

2.2.5المرشح: لمرشح التعويض ، فإن الكثافة البصرية هي 0.1 ~ 1.0 و 2.0، ما مجموعه 11 قطعة

2.2.6مرشح محايد: ND-05، التنقل 31.7٪، درجة حرارة لون مصدر الضوء K = 2854.

2.2.7العدسة المنحدرة: قطرها 51 ملم ، بحيث يمكن تركيز الشعاع المباشر في بقعة قوية صغيرة في اللوحة الشفافة بين الظلام العلوي والسفلي.

2.2.7معايرة النظام البصري: الكشف عن المرشح المحايد مع كثافة بصرية 3.0 وطول موجة 550 ~ 650nm.

2.2.8النافذة البصرية: تتكون من ورقة شفافة غير مغلقة وصندوق كاميرا مظلمة.

3مخروط الإشعاع:

3.1مخروط الإشعاع: يتكون من عنصر تسخين بقوة مقياسية تبلغ 2600 واط، والتي يمكن أن توفر 10 كيلوواط / م2 ~ 50 كيلوواط / م2 كثافة الإشعاع في وسط سطح العينة.عند اختبار إشعاع المواقع الأخرى على بعد 25 ملم من مركز العينة، لا يمكن أن يكون الإشعاع في هذين الموقفين أقل من 85٪ من الإشعاع في مركز العينة.

3.2محرّق مخروط مشع: يتم تشغيله بواسطة مصدر طاقة مستقل، وتبلغ قوة محول العزل أحادي المرحلة 3000 واط، ويتبنى نظام التحكم في درجة الحرارة تحكم التايريستور مع دورة سريعة،ويمكن استقرار درجة حرارة التحكم عند ± 2 °C.

3.3مقياس تدفق الحرارة: مساحة مسطحة بمدى 50 كيلوواط / متر مربع وقطر 10 ملم في منطقة الاستقبال الإشعاعي ، والتي تم تغطية سطحها باللون الأسود المختلط ، ويتم تبريد التبريد بالماء.

3.4. إشعال: فوهة الإشعال مصنوعة من أنبوب النحاس بفتحة Φ4.0mm ، وطول اللهب والقياس الأفقي 30mm.

4نظام إمداد الغاز:

4.1مصدر الغاز: النقاء 95%، غاز بروبان ومزيج الهواء، ضغط 170Kpa

4.2مقياس تدفق البروبان: 1~100 سم3/دقيقة

4.3مقياس تدفق الهواء: 5~500 سم3/دقيقة

5أداء:

1دقة الإرسال: 0.0001%

2نطاق القياس: 0-100٪؛ التحول التلقائي عند القياس.

3دقة القياس: ± 3%

4الجهد العامل: AC200-240V 50Hz

5الرطوبة المحيطة: درجة حرارة الغرفة -40 درجة مئوية

6بيئة العمل: عندما يعمل الجهاز، يجب تجنب أشعة الشمس المباشرة وعدم تدفق الهواء القسري.

6برنامج قياس:

تستند إلى واجهة تشغيل Windows XP وأسلوب LabVIEW. يتم عرض منحنى النقل مقابل الزمن. واجهة صينية وإنجليزية ، وتوفير أدلة تعليمية صينية وإنجليزية.
