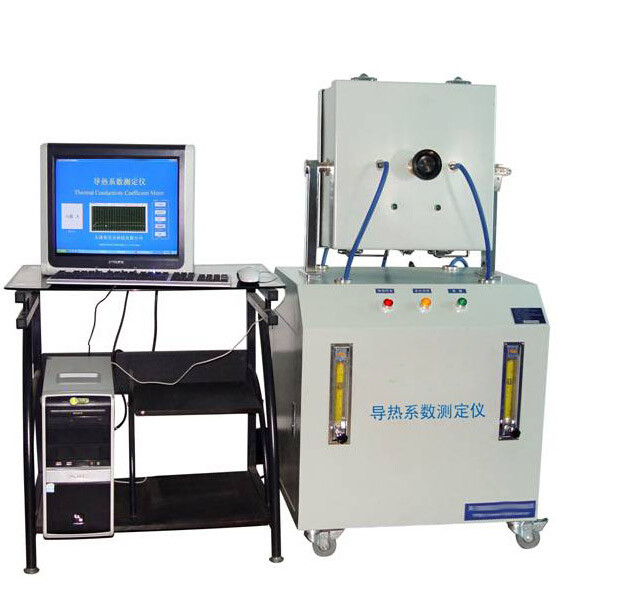

DX8377A طريقة لوحة اختبار الموصلات الحرارية

1نطاق التطبيق: قابل للتطبيق على: الموصلات الحرارية للعينات الجافة من الطين والرمل، والمقاومة الحرارية للعينة يجب أن تكون أكبر من 0.1m2.
يتم الكشف عن الموصلات الحرارية والمقاومة الحرارية للطين والرمل بواسطة عداد تدفق الحرارة ،ويتم الاكتشاف التلقائي عن طريق الاتصال بالكمبيوتر لتوليد تقرير تجريبييتم حساب الموصلات الحرارية والمقاومة الحرارية عن طريق إضافة درجة حرارة سطح ساخنة مستقرة إلى جانب واحد من العينة.نقل الحرارة من خلال العينة إلى السطح البارد (درجة حرارة الغرفة)، وقياس تدفق الحرارة المنقولة. وهي مجهزة خصيصا مع برميل عينة جيوتيكانيكية وجهاز اختبار سعة الحرارة المحددة،يمكن استخدامه لتحليل الموصلات الحرارية وتحديد القدرة الحرارية المحددة للطينالرمال والتربة الأخرى
2تلبي المعايير:
It conforms to GB/T10295-2008 "Determination of Steady-state Thermal Resistance and Related Characteristics of Thermal Insulation Materials" and ISO/DIS8301 "Determination of Steady-State Thermal Resistance and Related Characteristics ---- Heat Flow Meter Device".
ثالثاً، المعلمات التقنية الرئيسية
1نطاق التوصيل الحراري: 0.015-400W/mk، دقة أفضل من 5٪
(تم تجهيزها بأنبوب عينة مستدير للقياسات الجيوتكنية، Ф90mm)
2درجة حرارة السطح الساخن: درجة حرارة الغرفة -99.99 درجة مئوية، قياس درجة الحرارة بواسطة شاشة رقمية عالية الدرجة، دقة 0.2 درجة، دقة 0.01 درجة مئوية.
3درجة حرارة السطح البارد: درجة حرارة الغرفة، باستخدام شاشة رقمية عالية الدرجة لقياس درجة الحرارة، دقة 0.2 درجة، دقة 0.01 درجة مئوية.
4التحكم في درجة حرارة السطح الساخن: درجة حرارة الغرفة -99.99 درجة مئوية، قياس درجة الحرارة بواسطة شاشة رقمية عالية درجة تحكم البرنامج، دقة 0.2 مستوى، دقة 0.01 درجة مئوية، سخان لوحة،تحكم ثيريستور ثنائي الاتجاه.
5المعكرونة الباردة هي التبريد الجوي القسري.
6-تبني اختبار الكمبيوتر التلقائي
7يتم تبني مقياس تدفق الحرارة WPY ، ويتم تعيين معيار تدفق الحرارة 23.26w / m2.mV.
8ويتم استخدام الزجاج الأمامي من الزجاج المقعد لمراقبة العملية التجريبية مباشرة.
9مساحة نقل الحرارة للصفائح الساخنة والباردة: 150 × 150 (ملم).
10مسافة قابلة للتعديل بين الصفائح الساخنة والباردة: 0-160 (ملم).
