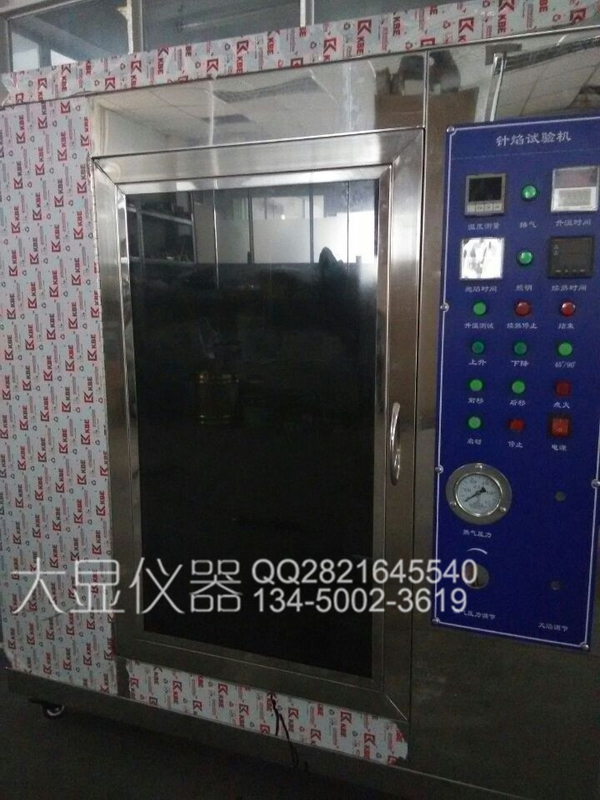

آلة DX8521 لاختبار شعلة الإبرة

مبدأ العمل:
بسبب ظروف العيب في المنتج ، مثل تيار العيب الذي يتدفق عبر مسار التسرب ، والسخونة الزائدة للمكونات أو الأجزاء ، والاتصال السيئ ، وما إلى ذلك ، يمكن أن تسبب اللهب ،والتي يمكن أن تطلق النار على الأجزاء القريبةاختبار اللهب الإبرة يحاكي اللهب الصغير الذي ينتج داخل المنتج في ظل ظروف العيب ويقيم خطر الحريق باستخدام تقنية المحاكاة.
معايير الاختبار
تتوافق مع معايير الاختبار من GB/T5169.5 و IEC60695-2-2 "اختبار خطر الحريق للمنتجات الكهربائية والإلكترونية - الجزء 2: أساليب الاختبار - الجزء 2: اختبار اللهب الإبرة".
نطاق التطبيق
اختبار اللهب هو مناسبة أساسا للمكونات والأجزاء والجمعات من المنتجات الكهربائية والإلكترونية، الأجهزة المنزلية، مثل لوحات الأسلاك، مفاتيح الطرد المركزي، مصابيح طباخ الأرز,الخ
المعلمات التقنية:
المحرّق: طول 35 ملم، القطر الداخلي: 0.5 ملم
معيار لإشعال اللهب: ارتفاع اللهب 12 ملم
جهاز قياس الحرارة:
المزدوج الحراري محمية بـ Φ 0.5mm خيط K ، درجة حرارة القياس: 1050 °C
كتلة النحاس لتحويل الحرارة: Ф 4.0x6.0mm
سرعة التسخين: 23.5 ثانية عند 100-700 درجة مئوية
حجم غرفة الاختبار: 0.5M3، d×w×h: 60×95×90cm
الأبعاد الخارجية: d×w×h: 61×120×105cm
مادة الصندوق الخارجي: الفولاذ المقاوم للصدأ المرآة.
لماذا تستخدم آلة اختبار اللهب الإبرة:
حماية الحرائق (وقاية الحرائق، وتخفيف نيران) كانت دائماً مقترحاً للسلامة الاجتماعية.كما وصل الوعي بحماية الحرائق (وقاية الحرائق وتخفيف نيران) إلى نقطة عالية.ولذلك أصبح الوقاية من الحرائق وتخفيف نيرانها أولوية قصوى بالنسبة للبلاد.نريد أيضا تجربة إبرة اللهب.
في أي ظروف تكون الأجهزة المنزلية والمنتجات الكهربائية والإلكترونية مناسبة لآلات اختبار احتراق نيران الإبرة
عندما لا تكون طريقة اختبار الأسلاك الساخنة أو طريقة اختبار الاحتراق الأفقي الرأسي مناسبة للأجزاء الصغيرة (أو المكونات) ، يمكن استخدام طريقة اختبار اللهب الإبرة.إذا اشتعلت عينة الاختبار أثناء اختبار الأسلاك الساخنة، يجب اختبار خطر الاحتراق الناتج أيضاً باستخدام شعلة الإبرة.
ملاحظة: هذه الآلة اختبار اللهب الإبرة هي واحدة من المعدات الموصى بها لمراكز الاختبار الكهربائية المنزلية ومماثلة في GB / T4706 و IEC60335-1

المعايير المرجعية: IEC884-1، GB2099.1، VDE ، IEC335 ، GB4706.1، GB5169.5، UL1694

الوصف التقني:
هذا المنتج يعتمد على استخدام المنتجات الإلكترونية والكهربائية. بسبب ظروف العيب مثل تيار العيب يتدفق من خلال مسارات التسرب، زيادة درجة حرارة المكونات أو الأجزاء،اتصال ضعيف، وما إلى ذلك، قد يسبب اللهب، ويمكن أن يطلق النار على الأجزاء القريبة.هذا الاختبار يحاكي اللهب الصغير الذي ينتج داخل المنتج في ظل ظروف العيب ويستخدم تقنية المحاكاة لتقييم خطر الحريقعندما تكون طريقة اختبار الأسلاك الساخنة أو طريقة اختبار الاحتراق الأفقي الرأسي غير مناسبة للأجزاء الصغيرة (أو المكونات) ، يمكن استخدام طريقة اختبار اللهب الإبرة.إذا اشتعلت العينة أثناء اختبار الأسلاك الساخنة، يجب اختبار خطر الاحتراق الناتج أيضًا بنار الإبرة. مناسبة لقطع وأجزاء المنتجات الإلكترونية والكهربائية والأجهزة المنزلية ، مثل لوحات الأسلاك ،مفاتيح الطرد المركزي، ومقابس طباخ الأرز.

المواصفات الأساسية:
1) الحجم داخل الصندوق: ≥ 0.5 متر مكعب، مع باب المراقبة الزجاجية
2) الوقود: غاز بوتان بوتان
3) مواصفات المحرق: أطول من 35 ملم ، والقطر الداخلي Ø 0.5 ملم ± 0.1 ملم ، والقطر الخارجي لا يتجاوز Ø 0.9 ملم
4) ارتفاع اللهب: 12mm ± 1mm قابل للتعديل
5) درجة حرارة اللهب: في غضون 23.5 ± 1 ثانية ، وقت الارتفاع من 100 °C إلى 700 °C
6) توقيت: قابل للتعديل في نطاق 0 ~ 99 دقيقة و 99 ثانية ، مع وقت احتراق قابل للتعديل ومدة احتراق مسجلة
7) جهاز الأمان: هذه الآلة مجهزة بجهاز إنذار تسرب الغاز. عندما تتجاوز تركيز الغاز القيمة الطبيعية، فإن جهاز الإنذار سوف يطلق صوتًا ويضيء إنذارًا، ويقطع إمدادات الغاز,وتشغيل نظام العادم لإخراج الغاز داخل صندوق الاختبار حتى تعود نوعية الهواء داخل الصندوق إلى القيمة الطبيعية
8) خصائص المنتج: غرفة الاحتراق من هذا الاختبار تبني الطلاء الرش الكهروستاتيكي، والتي لها مظهر جميل ومقاومة للتآكل الدخان والغاز.مصباح قابل للتعديل ثلاثياً، نظام التحكم الآلي، التهوية المستقلة، ومراقبة مريحة وتسجيل، مستقرة وموثوقة.
9) مصدر الطاقة: AC220V/50Hz
