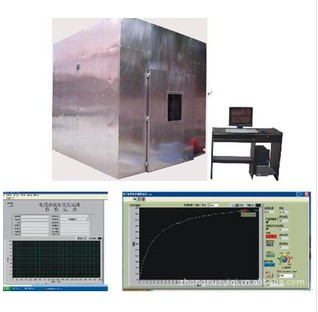

DX8330 آلة اختبار كثافة دخان الأسلاك والكابلات

آلة اختبار كثافة دخان الأسلاك والكابلات DX8330

نطاق التطبيق: تستخدم أساسا لتحديد تركيز الدخان الذي يطلقه الكابلات والكابلات البصرية أثناء الاحتراق في ظل ظروف محددة.

الامتثال للمعايير: تلبية متطلبات GB/T17651.معايير الاختبار 1-1998 و IEC61034-1-2 "قياس كثافة الدخان من الكابلات والكابلات البصرية في ظل ظروف احتراق محددة".

الميزات الرئيسية: هذه الآلة الاختبارية تنطوي على معرفة مهنية في الجوانب الميكانيكية والبصرية والإلكترونية.مع مزايا مثل الهيكل المعقول، الأداء المستقر، وسهولة التشغيل؛ واجهة تشغيل Windows XP، نمط LabVIEW، وآلية أمنية شاملة. خلال فترة الاختبار،يتم عرض نتائج القياس في الوقت الحقيقي ويتم رسم منحنى مثالي ديناميكياًيمكن حفظ البيانات بشكل دائم واستردادها وطباعتها، ويمكن طباعة التقارير مباشرة.
المبدأ: يتكون نظام قياس كثافة الدخان البصري للكابلات المحترقة أو الكابلات البصرية في ظل ظروف محددة من مصدر ضوئي ومستقبل للخلايا الضوئية السيليكونية ونظام كمبيوتر.الضوء الناتج عن مصدر الضوء يمر من خلال 3m × 3m × 3m كثافة الدخان المختبر تشكل شعاع موحد من الضوء بقطر 1.5m±0.1m على الحائط مقابل مصدر الضوء، و خلايا ضوئية مثبتة في مركز الشعاع تكتشف كثافة الشعاع من مصدر الضوء.عندما يتم توليد كمية كبيرة من الدخان في غرفة الاحتراق بسبب حرق الكابلات أو الكابلات البصريةيمتص الدخان جزءاً من الطاقة الكهروضوئية مما يضعف كثافة شعاع الخلية الكهروضوئيةيمكن حساب التنقل Tt مع استجابة خطية نسبة إلى 100٪ الأولي.

غرفة الاحتراق: يتم تثبيت غرفة الاحتراق المكعبة بأكملها على دعامة مربعة باستخدام SUS304 من الفولاذ المقاوم للصدأ سميكة 1.5 ملم.

حجم غرفة الاحتراق: 3M × 3M × 3M ، بما مجموعه 27 متر مكعب. يمكن أن يكون هيكل جدار من الطوب أو هيكل صفيحة فولاذية ، حسب اختيار العميل.

هيكل المعدات: هناك نافذة مراقبة زجاجية على الجانب الأمامي ، ويتم تثبيت نافذة سد شفافة بحجم 100 ملم × 100 ملم على الجدران المقابلة على الجانبين ،تسمح لعرض الضوء من جهاز قياس الضوء الأفقي بالمرور من خلالارتفاع مركز النافذة الختامية من الأرض هو 2150 مم. هناك العديد من ثقوب التهوية في القاع ، مع ثقوب التهوية من 100x500 مم (50 سنتيمتر مربع).تم تجهيز الجزء السفلي من ست عجلات و أعلى من ستة عجلات مجهزة بمروحة العادم.

نظام قياس بصري:
مصدر الضوء: مصباح الهالوجين الكوارتز المستورد، الطاقة الاسمية: 100W، الجهد الاسمي: 12V، العودة الضوئية الاسمية: 2000-3000Lm

جهاز الاستقبال: هو خلية ضوئية من السيليكون مع تمرير ضوئي بنسبة 0٪ مما يشير إلى عدم مرور الضوءومرور ضوئي بنسبة 100٪ يشير إلى مرور الضوء الكامل دون عائقيتم مطابقة الاستجابة الطيفية مع اللجنة الدولية للإضاءة (CIE) الطيفي.

التثبيت: تثبيت على طرف واحد من أنبوب بطول 150 مع نافذة مقاومة للغبار في الطرف الآخر. الجدار الداخلي للأنبوب هو أسود لامع ومضاد للإنعكاس.

معدل انتقال الضوء 0٪ يشير إلى عدم مرور الضوء ، في حين أن معدل انتقال الضوء 100٪ يشير إلى مرور الضوء الكامل دون عائق.

مصدر الإشعال القياسي: مصدر الإشعال هو 1.0L الكحول. التكوين: الإيثانول 90٪، الميثانول 4٪، الماء 6٪

وعاء الكحول (قارب الاحتراق): مصنوع من الفولاذ المقاوم للصدأ بسماكة 1.0 ملم ، مع سطح أسفل 210x110 ملم ، سطح أعلى 240x140 ملم ، وارتفاع 80 ملم ،

موقع التثبيت: ارتفاع وعاء الكحول من الأرض هو 100 ملم، مما يسمح بدوران الهواء.

خلط الدخان: استخدام مروحة سطح مكتب لتوزيع الدخان بالتساوي في غرفة الاحتراق.وحجم الهواء 7 أمتار مكعب في الدقيقةأثناء التجربة، كان الهواء ينفخ أفقياً بواسطة مروحة.

الاختبار الفارغ: الغرض من ذلك هو ضبط درجة الحرارة داخل غرفة الاحتراق للوصول إلى درجة الحرارة المحددة.وتحرق مصباح الكحول لتحقيق درجة حرارة 25 ± 5 °C في غرفة الاحتراق.

جهاز قياس درجة الحرارة: يتم تركيب جهاز استشعار درجة الحرارة على ارتفاع 1.5 متر من الأرض و 0.5 متر من الجدار داخل الباب. مراقبة درجة الحرارة في المختبر.
الملحقات العشوائية: بما في ذلك مجموعة من برامج قياس المرور التي يمكن أن تصدر منحنيات وتقارير. انظر الشكلين 1 و 2.

بما في ذلك جهاز كمبيوتر واحد وطابعة واحدة لكل منهما: يتم تجهيز الكمبيوتر بعلامة تجارية لينوفو على النحو التالي: وحدة المعالجة المركزية: E4300 اللوحة الرئيسية: أسوس P5KPL ذاكرة: كينغستون 2G؛ شاشة القرص الصلب 160G: محرك LCD 15 بوصة:DVD سامسونجبما في ذلك نظام إخراج دخان الفولاذ المقاوم للصدأ (باستخدام إخراج دخان قوي وتحكم مفتاح كهربائي كما هو مبين في الشكل)

الأبعاد المقترحة المخصصة لوضع هذا الجهاز في المختبر: ارتفاع 4.5M × عمق 4MX طول 6m

متطلبات درجة حرارة غرفة المختبر: 25±5°C

ظروف الاستخدام البيئية: أرضية مسطحة، تهوية جيدة، خالية من الغازات والغبار القابل للاشتعال والمتفجرات والآكل. لا يوجد مصدر إشعاع كهرومغناطيسي قوي بالقرب.ترك مساحة صيانة مناسبة حول المعدات.

درجة الحرارة: 5°C~30°C.
ضغط الهواء: 86-106kPa.
مصدر الطاقة: AC220V/50HZ.
نطاق التقلبات المسموح بها للجهد: 380 فولت ± 10 ٪.
نطاق التقلبات المسموح بها في التردد: 50 هرتز ± 1٪.

يطلب من المستخدمين تكوين مفاتيح الهواء والطاقة ذات القدرة المقابلة للمعدات في موقع التثبيت.ويجب أن يكون هذا المفتاح مستقلًا ومخصصًا لاستخدام هذه المعدات.

عندما لا تعمل المعدات، يجب الحفاظ على درجة حرارة البيئة ضمن 0-45°C
1جهاز قياس بصري:
أ. مصباح الهالوجين الكوارتز المستورد مع مصدر الضوء: الطاقة الاسمية: 100W، الجهد الاسمية: 12V، العودة الضوئية الاسمية: 2000-2000-
3000 لتر
ب. جهاز الاستقبال: هو خلية ضوئية من السيليكون مع انتقال الضوء بنسبة 0٪ مما يشير إلى عدم مرور الضوء.ومرور ضوئي بنسبة 100٪ يشير إلى مرور الضوء الكامل دون عائق.
2مصدر الإشعال القياسي:
A. مصدر الإشعال هو 1.0L الكحول
B. سلة الكحول: مصنوعة من الفولاذ المقاوم للصدأ ، مع سطح أسفل 210110mm ، سطح أعلى 240140mm ، وارتفاع 80mm مصنوعة من الزجاج الكوارتز ،
3خلط الدخان: استخدام مروحة سطح مكتب لتوزيع الدخان بالتساوي في غرفة الاحتراق.
4- الاختبار الفارغ: إشعال مصباح الكحول لتحقيق درجة حرارة 25 ± 5 درجة مئوية في غرفة الاحتراق.
5جهاز قياس درجة الحرارة: يتم تثبيت جهاز استشعار درجة الحرارة على ارتفاع 1.5 متر من الأرض و 0.5 متر من الجدار داخل الباب.
6يتم تضمين مجموعة من برامج قياس الانتقال، والتي يمكن أن تصدر منحنيات وتقارير.
7بما في ذلك جهاز كمبيوتر واحد (طابعة ذاتية)
