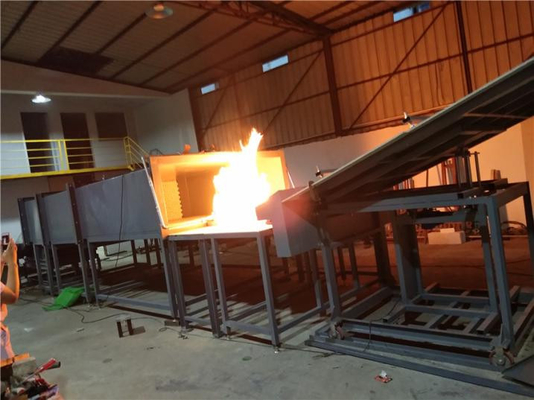

UL790 مادة السقف، أداء مقاومة الحريق، فوتوفولتايك خلية عازل اللهب أداء اختبار

نطاق التطبيق
تشمل هذه المتطلبات جميع مواد السقف المعرضة لحرائق محاكاة خارج المبنى، المستخدمة للتركيب على الأساسات القابلة للاشتعال أو غير القابلة للاشتعال.هو تقييم أداء مقاومة الحريق للسقف والمكونات في ظل ظروف حقيقية محاكاة، وتقييم مستوى التيار المتردد للعينات في ظل ظروف A1.82m ، B 2.4m ، و C 3.9m. يمكن استخدامه أيضًا لاختبار أداء مضاعفات اللهب في وحدات الخلايا الضوئية.
متوافق مع المعايير:
UL 1730: أجهزة الكشف عن الدخان للوحدات المعيشية المستقلة في الغرف السكنية متعددة المنازل وغرف الفنادق / الفنادق. الشاشة: إشارة كهربائية للكشف عن ظروف الدخان والغبار في المنازل.
UL 790: طريقة اختبار قياسية لاختبار مقاومة الحريق لغطاءات السطح.
معايير IEC 61730-2 للوحدات الكهروضوئية المرفق A اختبار الحريق انتشار اللهب.
ASTM F 108-04: طريقة اختبار قياسية لاختبار مقاومة الحريق لغطاءات السقف.
NFPA 256: اختبار مقاومة الحريق لغطاءات السطح.

معايير الأداء:
استخدام أسطوانات للسيطرة على ميل سطح السفينة
لوحة مقاومة للحريق مع سطح اختبار متصل
استخدام صمامات التحكم التلقائي لتنظيم درجة الحرارة في مراحل
مادة تغطية سقف من الخشب المقلد، مقاس 1300 (W) × 1000 (D) × 120 (H) لتركيب عينات الاختبار.
لوحة اختبار غير قابلة للاشتعال ، مثبتة في نهاية لوحة الاختبار ، يمكن أن تمنع حدوث التشديد تحت لوحة الاختبار.
لوحة ضبط على شكل مروحة من الفولاذ المقاوم للصدأ ، زاوية اختبار قابلة للتعديل ، حجم: 1440 (L) x 940 (H) mm ؛
مجموعة ألواح غير قابلة للاشتعال ، مثبتة في الطرف الأمامي من الإطار ، محاكاة السقف والسقف ، وتوسيع اللهب من المحرقة إلى العينة ،مع أبعاد 330 (W) x 2130 (D) x 584 (H) mm;
قناة استنفاذ مستقلة يمكنها استخراج الهواء من خارج المختبر.
يتم تثبيت مرشح عسل في قناة الهواء، ويتم تثبيت أظافر توجيه في مدخل الغاز.
يتم تثبيت لوحة ضبط الميل على قناة التهوية لضبط اتجاه تدفق الهواء.
هناك لوحة توجيه مثبتة على قناة التهوية ، والتي يمكن أن تزيد من سرعة الرياح لضمان أن تدفق الهواء المقدمة إلى لوحة الاختبار لا تتأثر بالتداخلات الخارجية.الصفيحة دليل مصنوعة من الفولاذ المقاوم للصدأ وموقعه لا تتغير مع تغيرات ضغط الرياح;
مادة قناة الهواء مصنوعة من الفولاذ المقاوم للصدأ، والذي هو مقاوم للتآكل ومقاوم لدرجات الحرارة العالية. الحجم هو 2130 (W) x 762 (H) x 3000 (L) ملم.
المروحة 220 فولت، 50 هرتز، ثلاثي المراحل الكهربائية، مجهزة بنظام عكس يمكن أن تعدل تلقائيًا سرعة الرياح، مع معدل تدفق 300m3/min.
محول عكسي لسرعة متغيرة باستمرار، قابلة للتعديل من 0 إلى 100٪؛
محرق الغاز (يستخدم لإشعال متقطع ، وانتشار اللهب ، واختبارات النار الطائرة) ، طوله 1.12m ، قطره 60.3mm ، وشق ضيق من 12.7mm (W) * 0.91m (L) على جانب واحد يواجه لوحة الاختبار;
يمكن لحارق الغاز توفير 22000Btu / min (387kWh) ويمكن ضبط معدل تدفق الغاز تلقائيًا وفقًا لثلاثة مستويات احتراق A و B و C.
يتم تثبيت ثيرموبول على ارتفاع 58.7 ملم فوق الجزء العلوي من الموقد، والذي يمكن اختباره في درجة حرارة 888 ± 28 درجة مئوية.
نظام الإشعال التلقائي، ضمان أداء السلامة من الاختبار، الكهرباء العالية الجهد إشعال هو 1.8kVp مراقب تدفق الكتلة؛

نظام التحكم التلقائي في درجة الحرارة:
- الفئة A و B: 760 ± 28 °C (1400 ± 50 °F) -21000 ~ 22000 Btu / min (369 ~ 387 كيلوواط في الساعة)
الفئة ج: 704±28°C ((1300±50°F) -18000~19000 Btu/min (316~334 kWh). يجب اتباع طرق اختبار ومراقبة مختلفة لكل محرق غاز.

مقياس ضغط عالي الدقة وصمام تنظيم الضغط ضغط الغاز:
- الغاز الطبيعي المسال: يمكن استخدام MFM لقياس معدل تدفق الغاز بدقة (يتم التحكم في معدل تدفق الغاز بواسطة صمام تحكم تلقائي).
الغاز المسال: استخدم نظام عاكس لتنظيم معدل تدفق الهواء: اختبر السرعة على سطح السفينة لتكون 19 ± 8 كم / ساعة (5.5 م / ثانية) ؛
الشبكة المعدنية تدعم المادة ، ويمكن أن تدور الدرج لتسهيل الاحتراق الكامل للمادة.
