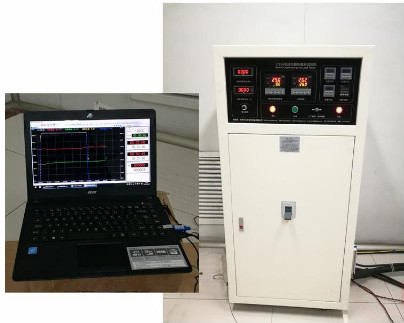

DX8395 اختبار دورة تسخين عبء الكابلات معيار IEC60627

DX8395 اختبار دورة تسخين عبء الكابل

1نطاق التطبيق:

The cable thermal cycle heating test system conforms to the technical specification of the Wire and Cable Quality Supervision and Inspection Center "TICW 15-2012 Test Method for Airborne Current Carrying Capacity of Single Cable"في نفس الوقت ، يمكن أن تلبي متطلبات GB/T12706-2008 ، GB/T 11017 ، GB/Z18890 ، IEC60502 ، IEC60840 ،IEC60627 لاختبار التدفئة الدائرة للكابلات الكهربائية ومعالجة التدفئة الدائرة للكابلات قبل اختبار نفوذ المياه.

2وضع الاختبار:

1السلك والكابل يسجلون تغير درجة حرارة الموصل تحت تأثير تيار معين.

2سيتم ضبط السلك والكابل تلقائيا التيار من خلال الموصل في درجة حرارة الموصل. تم تسجيل منحنيات It و Tt و I / T (((t)

3الخصائص:

في نفس الوقت من تسخين درجة حرارة ثابتة من الكابل أو تسخين تيار ثابت من الكابل،يمكن أن تسجل التغيير في الوقت المناسب من تيار الكابل في درجة حرارة ثابتة والتيار، ودرجة الحرارة و منحنى الزمن، ويمكن تخزين وطباعة السجلات

4عملية الاختبار وطريقة التحكم:

1عملية الاختبار:

يتم نشر العينات التي تم اختبارها في المرحلة المبكرة على أرضية المختبر وتسخينها بالأسلاك حتى يصل السلك إلى درجة حرارة مستقرة.والذي يزيد عن درجة حرارة السلك القصوى في حالة التشغيل العادي بـ 5 ~ 10kبالنسبة للكابلات الثلاثية النواة، يجب أن يمر تيار التدفئة من خلال جميع الموصلات. دورة التدفئة هي 8 ساعات على الأقل.يجب الحفاظ على درجة حرارة الموصل ضمن نطاق درجة الحرارة المحدد لمدة ساعتين على الأقل لكل دورة تسخينبعد ذلك ، يجب أن تبرد بشكل طبيعي في الهواء لمدة 3 ساعات على الأقل حتى تكون درجة حرارة الموصل داخل 10K من درجة حرارة المحيط ، وهذه الدورة هي 20 مرة.

2طريقة التحكم: جهاز التحكم الذي طورته الشركة بشكل مستقل يتحكم في الجهد المدخل للمحول ، بحيث يتحكم في التيار الخارجي ،وفي نفس الوقت يستخدم 4 ~ 20mA وضع الخروج من جهاز التحكم في درجة الحرارة للسيطرة على الخروج الحالي، لتحقيق درجة حرارة اختبار الكابل.

3هناك نوعان من أساليب أخذ عينات الحرارة:

(1) أخذ عينة درجة حرارة مباشرة على عينة الاختبار

(2) إذا كانت العينة ستحتفظ بها للاختبارات الأخرى ولا يمكن ثقبها لاختبار درجة الحرارة، يتم استخدام كابل آخر من نفس المواصفات للحمل المقارن.ويتم أخذ درجة حرارة عينة الحمل المقارنة كقيمة ردود فعل لمراقبة تيار الحمل لتحكم تيار عينة الاختبار

5مواصفات عينات الاختبار:

اعتراض عينتين من الكابلات بطول 10 ~ 15 متر من الكابل النهائي

6المعايير الرئيسية:

1نطاق التيار: 50~ 3000A

2درجة حرارة الاختبار: 0~110°C، دقة قياس درجة الحرارة: ±1°C

3وقت التسخين: 0~9999.99H/M/S يمكن تعيين

4وقت التبريد: 0~9999.99H/M/S يمكن تعيين

5أوقات الدورة: 1-9999 مرات يمكن تعيينها

7التكوين الرئيسي:

1محول تسخين مركزي من خلال، مجموعتين من 30kVA:

(1) الطاقة الاسمية: 30kVA

(2) مدخل اسمي: 380 فولت، 79A، مخرج اسمي: 10 فولت، 3000A؛

(3) شكل المحول: من خلال الوسط، الاستخدام في الأماكن المغلقة.

2أمبيتر: 3000.0A/5.0A اثنان

3محول التيار العالي: 3000A ، 0.5 درجة ؛ اثنين

4. PID المائدة التحكم في درجة الحرارة الذكية: اثنين (واحد لمراقبة درجة حرارة العينة والآخر لمراقبة درجة حرارة البيئة)

5قطر 1.5 ملم، طول 150 ملم، اثنين من نوع K الحرارة المدرعة (واحد لكل منهما مع طول إجمالي 2 م و 10 م)

6مجموعة من برامج الاختبار التي يمكن تعيين قسم برنامج التدفئة وتسجيل البيانات ذات الصلة والمنحنيات

7كمبيوتر

8خزانة التحكم: مجموعة واحدة

9معدات الاختبار: أربع مجموعات
