تفاصيل المنتج:
|
| المعيار: | GB8323.2-2008،ISO5659.2-2006 | نطاق التطبيق: | تم تطوير نوع جديد من معدات الاختبار لقياس كثافة الدخان |
|---|---|---|---|
| مصدر الغاز: | درجة النقاء 95%، غاز البروبان والهواء المختلط، الضغط 170 كيلو باسكال | مقياس الجريان البروبان: | 1 ~ 100 سم 3 / دقيقة |
| مقياس تدفق الهواء: | 5 ~ 500 سم 3 / دقيقة | الرطوبة المحيطة: | درجة حرارة الغرفة -40 درجة مئوية |
| إبراز: | اختبار كثافة الدخان البلاستيكي,DX-8368 اختبار كثافة الدخان,معدات اختبار البلاستيك |
||

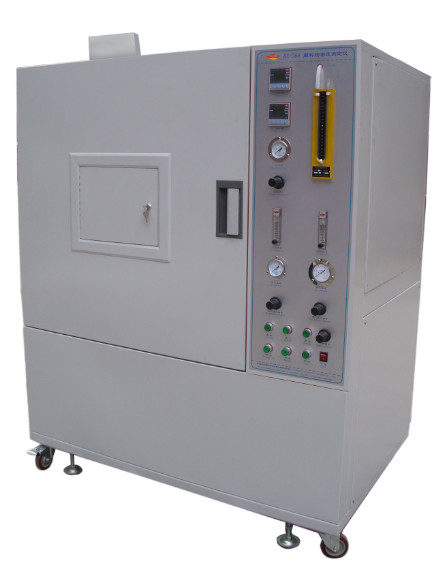

جهاز اختبار كثافة دخان البلاستيك DX-8368
![]()
جهاز اختبار كثافة دخان البلاستيك هو نوع جديد من معدات الاختبار لقياس كثافة الدخان تم تطويره وفقًا للشروط الفنية المحددة في المعيار GB/8323.2-2008 و ISO5659-2 "توليد دخان البلاستيك الجزء 2 طريقة اختبار لتحديد كثافة الدخان بطريقة الغرفة الواحدة"، هذه المعايير مناسبة لتحديد الكثافة البصرية المحددة للدخان الناتج عند حرق البلاستيك، والكثافة البصرية القصوى هي نتيجة الاختبار. تستخدم لتقييم أداء التدخين للبلاستيك في ظل ظروف محددة.
يتوافق مع معيار الاختبار GB8323.2-2008 "البلاستيك - توليد الدخان - الجزء الثاني: طريقة اختبار لتحديد كثافة الدخان بطريقة الغرفة الواحدة" و ISO5659.2-2006 "توليد دخان البلاستيك الجزء الثاني: تحديد الكثافة البصرية بطريقة الغرفة الواحدة" astm e662
يتكون الجهاز بأكمله من غرفة اختبار مغلقة، ونظام قياس ضوئي، ومخروط إشعاع، ونظام احتراق، ومُشعل، وصندوق اختبار، وقوس، وجهاز قياس درجة الحرارة، وبرنامج اختبار كثافة الدخان. تم تطوير الدائرة بواسطة كمبيوتر دقيق أحادي الشريحة، مع محتوى تقني عالٍ وأداء مستقر. الجهاز مناسب لجميع أنواع البلاستيك، ولكنه يمكن استخدامه أيضًا لتقييم المواد الأخرى (مثل المطاط، والكسوات النسيجية، والأسطح المطلية، والخشب والمواد الأخرى)، ويستخدم على نطاق واسع من قبل المصانع في صناعة البلاستيك، وصناعة المواد الصلبة، ووحدات البحث العلمي والاختبار.
1. غرفة الاختبار:
1.1 الباب الأمامي مزود بنافذة ودرع ضوء معتم يحجب حركة النافذة.

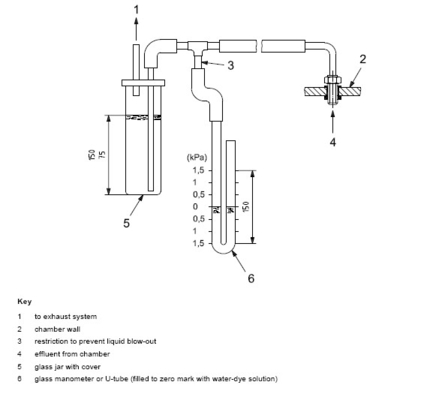

1.2 الجزء السفلي من الصندوق المربع مزود بصفائح رقائق ألومنيوم انفجارية لمنع الضغط الزائد، والتي تتكون من قرص انفجار آمن بسماكة 0.04 مم، وطول 405 مم، وعرض 200 مم، ومساحة إجمالية تبلغ 81000 مم مربع، ويتم تركيب جهاز تنظيم ضغط داخلي للصندوق (انظر الشكل 2).
1.3 نافذة الضوء: نافذتان ضوئيتان دائريتان Ø 75 مم في الأعلى والأسفل، الجزء السفلي من النافذة الضوئية مزود بسخان كهربائي حلقي بقوة 9 واط، لضمان درجة حرارة السطح العلوي للنافذة الضوئية (50 درجة مئوية ~ 55 درجة مئوية مناسبة) لتقليل تركيز الدخان على السطح إلى الحد الأدنى، تقع النافذة الضوئية في الجزء العلوي من صندوق الاختبار، ويتم تركيب منصة بصرية بسماكة 8 مم حول النافذة الضوئية خارج صندوق الاختبار، ويتم تثبيت الطاولة البصرية بقضيب معدني Ø 15 مم يمكنه توصيل المنصة الثابتة بصندوق الاختبار.
1.4 الأبعاد الداخلية: الارتفاع 914 مم × العرض 914 مم × العمق 610 مم
1.5 المادة: تتكون من ثلاث طبقات: الطبقة الخارجية عبارة عن لوح فولاذي بسماكة 1.5 مم، مطلي بطلاء أبيض بيج مخبوز بالكهرباء عالي الحرارة، الطبقة الوسطى تتكون من طبقة عازلة بسماكة 60 مم، والطبقة الداخلية عبارة عن فولاذ مقاوم للصدأ USU304 بسماكة 1.2 مم، مطلي بطلاء أسود مخبوز بالكهرباء عالي الحرارة، والذي يمكن تنظيفه بسهولة.
1.5 منفذ دخول وخروج الهواء: يتم تركيب منفذ دخول الهواء في الجزء العلوي من صندوق الاختبار، بقطر Φ65 مم، ويتم التحكم في حالات الإغلاق والفتح بواسطة صمام لولبي مع شفة؛ يتم تركيب منفذ العادم في الجزء السفلي الأيسر، بقطر Φ80 مم، ويتم التحكم فيه بواسطة صمام لولبي مع شفة للتحكم في حالات الإغلاق والفتح، ويتم إرفاق مروحة عادم.
2. نظام القياس الكهروضوئي:يتكون من مصدر طاقة، أنبوب مضاعف ضوئي، عدسة مكبرة شفافة، مصراع، مرشح، مرشح محايد شفاف، عدسة، نظام بصري معتم، مصدر ضوء، وسخان نافذة بصرية
2.1. مصدر الضوء:
2.1.1. مصدر الضوء: يتكون من مصباح متوهج بقوة 6.5 فولت، ومحول يوفر الطاقة (مدخل 220 فولت ومخرج 6.5 فولت)، ومقاوم متغير.
2.1.2. التركيب: يتم تركيب المصباح في صندوق مظلم معتم في الجزء السفلي من غرفة الاختبار، والذي يتكون من مصدر ضوء، وعدسة محدبة، وسخان نافذة ضوئية، ونافذة بصرية.
2.1.3. مُضيف النافذة: مصدر طاقة AC220V، محاط بسلك مقاومة 9 واط، لضمان درجة حرارة السطح العلوي للنافذة (50 درجة مئوية ~ 55 درجة مئوية).
2.1.4. عدسة محدبة: قطرها 51 مم، تم ضبطها ومعايرتها، لتشكيل حلقة بقطر 51 مم تمامًا ولا يوجد ضوء آخر في الشعاع خارج الحلقة.
2.1.5. النافذة البصرية: تتكون من غشاء شفاف غير معاق وصندوق كاميرا معتمة.
2.2. الكاشف الضوئي:
2.2.1. الكاشف الضوئي: يتكون من أنبوب مضاعف ضوئي، ومرشح تكبير، ومصراع، ومرشح، ومرشح محايد، وعدسة محدبة، ونافذة بصرية، إلخ.
2.2.2. أنبوب المضاعف الضوئي:
2.2.2.1. معلمات أنبوب المضاعف الضوئي: الجهد: DC 1000V، مصدر الطاقة: مدخل 12V، مخرج 0 ~ -1200V 2mA
2.2.2.2. معالجة النظام الكهروضوئي: الكاشف الضوئي هو أنبوب مضاعف ضوئي، متصل بلوحة رقمية A/D، ويتم معالجته بواسطة كمبيوتر دقيق متعدد المراحل. يمكنه قياس نفاذية الكثافة البصرية المقابلة بشكل مستمر بمرور الوقت، وهي 5 كميات من استجابة الحساسية الطيفية، مشابهة لاستجابة العين المجردة وتيار الظلام أقل من 0.001uA. يمكن الحصول على الحد الأدنى من حساسية أنبوب المضاعف الضوئي بقراءة 100 بالمائة من المرشح المحايد 0.5 ومرشح تكبير ND-2 في المسار البصري.
2.2.3. مرشح التكبير: نفاذية ND-2.0 هي 0.95%، ودرجة حرارة لون مصدر الضوء A هي K=2854.
2.2.4. المصراع: يستخدم للحاجز وتصحيح نفاذية 0%.
2.2.5. المرشح: للمرشح التعويضي، الكثافة البصرية هي 0.1 ~ 1.0 و 2.0، إجمالي 11 قطعة.
2.2.6. المرشح المحايد: ND-0.5، نفاذية 31.7%، درجة حرارة لون مصدر الضوء A K = 2854.
2.2.7. عدسة محدبة: قطرها 51 مم، بحيث يمكن تركيز الشعاع المباشر في نقطة قوية صغيرة عند اللوحة الشفافة بين الأجزاء المعتمة العلوية والسفلية.
2.2.7. معايرة النظام البصري: الكشف باستخدام مرشح محايد بكثافة بصرية 3.0 وطول موجي 550 ~ 650 نانومتر.
2.2.8. النافذة البصرية: تتكون من ورقة شفافة غير معاقة وصندوق كاميرا معتمة.
3. مخروط الإشعاع:
3.1. مخروط الإشعاع: يتكون من عنصر تسخين بقدرة مقدرة 2600 واط، يمكنه توفير شدة إشعاع تتراوح من 10 كيلو واط/م2 إلى 50 كيلو واط/م2 في مركز سطح العينة. عند اختبار الإشعاع لموقعين آخرين على بعد 25 مم من مركز العينة، لا يمكن أن تكون شدة الإشعاع في هذين الموقعين أقل من 85% من شدة الإشعاع في مركز العينة.
3.2. سخان مخروط الإشعاع: يعمل بواسطة مصدر طاقة مستقل، قدرة محول العزل أحادي الطور هي 3000 واط، ويعتمد التحكم في درجة الحرارة على تحكم الثايرستور بدورة سريعة، ويمكن تثبيت درجة حرارة التحكم عند ±2 درجة مئوية.
3.3. مقياس تدفق الحرارة: مساحة مسطحة بنطاق 50 كيلو واط/م2 وقطر 10 مم في منطقة استقبال الإشعاع، سطحها مطلي باللون الأسود غير اللامع، والتبريد يتم بالماء.
3.4. المُشعل: فوهة المُشعل مصنوعة من أنبوب نحاسي بفتحة Φ4.0 مم، وطول اللهب والقياس الأفقي هو 30 مم.
4. نظام إمداد الغاز:
4.1. مصدر الغاز: نقاء 95%، غاز البروبان والهواء المخلوط، الضغط 170 كيلو باسكال
4.2. مقياس تدفق البروبان: 1 ~ 100 سم مكعب/دقيقة
4.3. مقياس تدفق الهواء: 5 ~ 500 سم مكعب/دقيقة
5. الأداء:
1. دقة النفاذية: 0.0001%؛
2. نطاق القياس: 0-100 بالمائة؛ تحويل تلقائي للتروس عند القياس.
3. دقة القياس: ±3%؛
4. جهد التشغيل: AC200-240V 50Hz؛
5. الرطوبة المحيطة: درجة حرارة الغرفة -40 درجة مئوية
6. بيئة العمل: عند تشغيل الجهاز، يجب تجنب أشعة الشمس المباشرة وعدم وجود تدفق هواء قسري.
6. برنامج القياس:
يعتمد على واجهة تشغيل الكمبيوتر ونمط LabVIEW. يتم عرض منحنى النفاذية مقابل الوقت. واجهة باللغتين الصينية والإنجليزية، وتقديم أدلة تعليمات باللغتين الصينية والإنجليزية.
