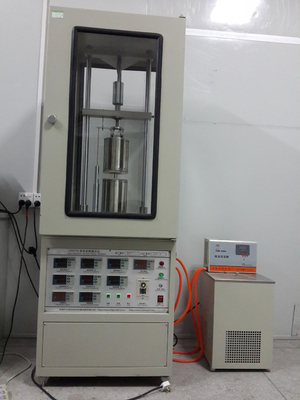

DX8377B اختبار التوصيل الحراري طريقة تدفق الحرارة

DX8377B اختبار الموصلات الحرارية (طريقة تدفق الحرارة)

1نظرة عامة

هذا الجهاز يختبر أساسا المقاومة الحرارية للموصلات الحرارية الرقيقة، المواد العازلة الكهربائية الصلبة، الدهون الحرارية، الراتنجات، المطاط، بورسلين أكسيد البيريليوم،البورسلين من الألومينا والمواد الأخرى، فضلا عن المقاومة الحرارية للاتصال في الواجهة الصلبة والقيادة الحرارية للمواد.ويمكن لإطار الحجرة اكتشاف مواد حالة مسحوق والمواد الملصقة.

المعيار المرجعي للأدوات: MIL-I-49456A (الصفحة العازلة، الراتنج الموصل حراري، تعزيز ألياف الزجاج الموصل حراري)GB 5598-85 (طريقة لتحديد الموصلات الحرارية لبورسلين أكسيد البريليوم)؛ ASTM D5470-2006 (معيار الاختبار لخصائص نقل الحرارة للمواد العازلة الكهربائية الصلبة الحرارية الدقيقة) ، الخ.

ميزات الأداة: مع الضغط التلقائي، جهاز قياس السماكة التلقائي، ومتصل بالكمبيوتر لتحقيق التحكم التلقائي.الأداة تعتمد الكشف عن تدرج درجة الحرارة 6 نقطة، مما يحسن دقة الاختبار. يمكن أن يكتشف منحنى المقاومة الحرارية تحت ضغوط مختلفة،ويمكن استخدام النموذج الرياضي المحسن لقياس معايير متعددة مثل التوصيل الحراري والمقاومة الحرارية للمادة، وكذلك المقاومة الحرارية للاتصال في الواجهة.

يستخدم على نطاق واسع في الكليات والجامعات ووحدات البحث العلمي و إدارات فحص الجودة ومصانع الإنتاج لتحليل الموصلات الحرارية للمواد واختبارها.

2المعايير الرئيسية

1حجم العينة: ≤Φ30mm

2سمك العينة: 0.02-20mm

3نطاق التحكم في درجة حرارة القطب الحراري: درجة حرارة الغرفة -99.99 درجة مئوية

4نطاق التحكم في درجة حرارة القطب البارد: 0-99.0 درجة مئوية

5نطاق اختبار الموصلات الحرارية: 0.05 ~ 45 W/m*k

6نطاق اختبار المقاومة الحرارية: 0.05 ~ 0.000005m2 * K / W

7نطاق قياس الضغط: 0 ~ 1000N

8نطاق قياس الانحراف: 0 ~ 30.00mm

9دقة الاختبار: أفضل من 3%

10طريقة التجربة: a. اختبار المقاومة الحرارية للعينة تحت ضغوط مختلفة. b. اختبار الموصلات الحرارية للمواد. c. اختبار المقاومة الحرارية للاتصال.

11. الكمبيوتر هو اختبار تلقائي بالكامل، ويتم طباعة البيانات.
