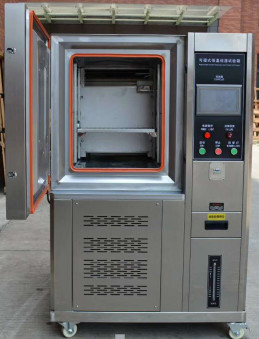

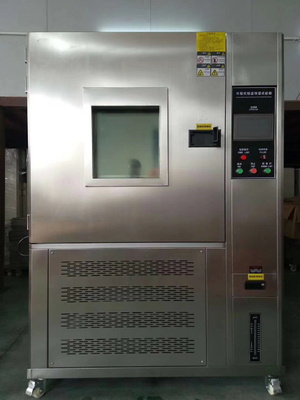

غرفة اختبار درجة الحرارة والرطوبة الثابتة 80L -60 °C ~ 150 °C المواصفات التقنية

غرفة اختبار درجة حرارة ورطوبة ثابتة80(ل) -6المواصفات التقنية 0°C ~ 150°C

تلبي المعايير:

تلبي مؤشرات الأداء متطلبات GB5170, 2, 3, 5, 6-95 "أسلوب التحقق من المعلمات الأساسية لمعدات الاختبار البيئي للمنتجات الكهربائية والإلكترونية:الحرارة المنخفضة، درجة حرارة عالية، حرارة رطوبة ثابتة، معدات اختبار حرارة رطوبة متغيرة".

قواعد الاختبار البيئي الأساسية للمنتجات الكهربائية والإلكترونية اختبار A: طريقة اختبار درجة حرارة منخفضة GB 2423.1-89 (IEC68-2-1)

قواعد الاختبار البيئي الأساسية للمنتجات الكهربائية والإلكترونية اختبار B: طريقة اختبار درجة الحرارة العالية GB 2423.2-89 (IEC68-2-2)

لوائح الاختبار البيئي الأساسية للمنتجات الكهربائية والإلكترونية اختبار Ca: طريقة اختبار الحرارة الرطوبة المستمرة GB/T 2423.3-93 (IEC68-2-3)

لوائح الاختبار البيئي الأساسية للمنتجات الكهربائية والإلكترونية اختبار Da: طريقة اختبار الحرارة الرطبة المتغيرة GB/T423.4-93 (IEC68-2-30)

1أداء المعلمات التفصيلي:(يشير إلى النوع المبرد بالهواء عند درجة حرارة الغرفة 20 درجة مئوية ، بدون حمولة)

1النموذج: HT-HW-80C

1.2: حجم الصندوق الداخلي: W400 * H500 * D400mm

حجم الكرتون: W920*H1400*D1020mm

1نطاق درجة الحرارة: -60°C ~ 150°C

1.4 تقلبات الحرارة: 0.5 درجة مئوية

1.5 انحراف درجة الحرارة: ≤2°C

1.6 وقت التسخين: حوالي 40 دقيقة من درجة حرارة الغرفة إلى 150 درجة مئوية (غير خطية بدون حمولة)

1.7 وقت التبريد: من درجة حرارة طبيعية إلى -40 درجة مئوية لمدة حوالي 60 دقيقة (غير خطية بدون حمولة)

1.8 نطاق الرطوبة: 20٪ إلى 98٪ RH

1.9 تقلبات الرطوبة: 3% R.H.

1.10 انحراف الرطوبة: ≤3%

1.11 نطاق التحكم في درجة الحرارة والرطوبة:

2الهيكل والمواد:

أ. مادة الصندوق الداخلي: صفيحة الفولاذ المقاوم للصدأ (SUS # 304)

B. مادة الصندوق الخارجي: صفيحة الفولاذ المقاوم للصدأ أو طلاء الصفيحة الباردة (اختياري)

ج. مواد العزل: رغوة البوليوريثان الصلبة والصوف الزجاجي

D. نظام الدورة الدورية لتزويد الهواء:

(1) محرك 1 90W

(2) عمود مطول من الفولاذ المقاوم للصدأ

(3) شفرات المروحة متعددة الأجنحة (SIRCCO FAN)

E. باب مربع: باب أحادي ، نافذة واحدة ، مغلقة على اليسار ، مقبض على الجانب الأيمن

(1) النافذة 260x340x40mm طبقة فراغ ثلاثية الطبقات

(2) مقبض مسطح

(3) الزر الخلفي: SUS # 304

3نظام التبريد:

A. ضاغط: ضاغط مغلف بالكامل المستورد من فرنسا

B. المواد التبريدية: المواد التبريدية الصديقة للبيئة R404A

ج. المكثف: نوع الزعانف مع محرك تبديد الحرارة

D. المبخرة: ضبط قدرة الحمل التلقائي متعدد المراحل من نوع الزعانف

E. المكونات الأخرى: المجفف، نافذة تدفق المبرد، صمام التوسع

نظام التوسع: نظام التبريد مع التحكم في السعة

4نظام التحكم:

يتم استيراد 880 شاشة LCD لوحة لمسة، شاشة بيانات مدخلات جهاز الاتصالات الداخلية، ودرجة الحرارة والرطوبة يمكن برمجتها في نفس الوقت، عرض منحنى، وتعيين قيمة / منحنى قيمة العرض.يمكن عرض مجموعة متنوعة من الإنذارات بشكل منفصل، ويمكن عرض الخطأ من خلال الشاشة عندما يحدث الخطأ ، حتى يتم القضاء على الخطأ والقضاء على سوء التشغيل. مجموعات متعددة من وظائف التحكم في PID ،وظائف مراقبة دقيقة، وتعرض على الشاشة في شكل بيانات.

1مواصفات جهاز التحكم:

a. الدقة: درجة الحرارة ± 0.1°C، الرطوبة ± 1% RH.

ب. الدقة: درجة حرارة ± 0.1الرطوبة 1% R.H.

c. منحدر درجة الحرارة: 0.1 ~ 9.9 يمكن تعيين

د. لديها وظائف الاستعداد والإنذار في الحد الأعلى والأسفل

اختيار إشارة الدخول لدرجة الحرارة والرطوبة PT 100Ω × 2 (المصابيح الجافة والمصابيح الرطبة)

مخرج تحويل درجة الحرارة والرطوبة: 4 ~ 20MA

g.6 مجموعات تعيين معايير تحكم PID ، حساب PID التلقائي ، تصحيح المصابيح الجافة والتربة التلقائي

2وظيفة عرض الشاشة:

إدخال مبني على اللمس، خيارات عرض مباشرة على الشاشة

عرض مباشر لتعيين درجة الحرارة والرطوبة (SV) والقيمة الفعلية (PV) (باللغة الإنجليزية)

c. يمكن أن يعرض رقم البرنامج التنفيذي الحالي، والقطعة، والوقت المتبقي وعدد الدورات

d. تشغيل وظيفة الزمن التراكمي

يتم عرض قيمة إعداد برنامج درجة الحرارة والرطوبة على شكل منحنى رسمي، مع وظيفة تنفيذ منحنى برنامج العرض في الوقت الحقيقي

f. مع شاشة تحرير برنامج منفصلة، إدخال مباشرة درجة الحرارة والرطوبة والوقت

3قدرة البرنامج ووظيفة التحكم:

مجموعات البرامج المتاحة: ما يصل إلى 100 مجموعة

سعة الذاكرة المتاحة: 5000 جزء في المجموع

c. الأوامر المتكررة: كل أمر يمكن أن يكون حتى 9999 مرة

d. إنتاج البرنامج يتبنى نوع الحوار، مع التحرير، التخليص، ووظائف أخرى

e.SEGMENTS الوقت هو 0~530Hour59Min

f. لديه وظيفة إيقاف تشغيل ذاكرة البرنامج، والبدء التلقائي والتنفيذ المستمر للبرنامج بعد استئنافه

يمكن عرض المنحنى الرسومي في الوقت الحقيقي عند تنفيذ البرنامج

h. مع وظيفة ضبط التاريخ والوقت

وظيفة زر وقفل الشاشة (LOCK)

5التكوين القياسي:

A. سلك التشغيل 4.0 mmx3

B. 232 محطة التصدير الأولى

C. الرف الصلب SUS # 304 مربع مثقوب الصلب

D. ثمانية أشرطة فولاذية غير معدنية قابلة للتعديل

إ. مصباح نافذة إضاءة توفير الطاقة واحد 11W

F. 1 ψ50mm فتحة اختبار على الجانب الأيسر من الجسم، 1 غطاء فتحة من الفولاذ المقاوم للصدأ.

G. قطعة واحدة من الأقمشة غير المنسوجة للاختبار القياسي

H. مجموعة واحدة من كتيبات التشغيل ومجموعة واحدة من تعليمات التشغيل للمشغل

6البيئة المحيطة:

(1) نطاق درجة حرارة التشغيل المسموح بها 0 ~ 35 °C

(2) نطاق ضمان الأداء: 5 ~ 35 °C

الرطوبة النسبية: لا تزيد عن 85%

(4) الضغط الجوي: 86 ~ 106Kpa

(5) لا يوجد اهتزاز قوي حول

(6) عدم وجود أشعة شمس مباشرة أو مصادر حرارة أخرى

(7) الصرف الطبيعي: ※ يجب ألا يكون هناك تمتد في منتصف أنبوب الصرف ، ويجب ألا يكون أرضية المنزل منحنية للغاية.

7مصدر الطاقة:واحد المرحلة 5.5KW 220V 50HZ

8خدمة ما بعد البيع:

1ضمان مجاني لمدة 12 شهراً (باستثناء الكوارث الطبيعية، إمدادات الطاقة غير الطبيعية، الأضرار الناجمة عن الاستخدام البشري غير السليم والصيانة غير السليمة)

2خلال فترة الضمان، بعد تلقي مكالمة المستخدم، المورد سوف يقترح خطة خدمة وإخطار المستخدم في غضون 48 ساعة، وإذا كنت بحاجة إلى خدمة من باب إلى باب،المورد سوف يرسل شخص ما على الفور إلى الباب. (إذا كانت هناك مشكلة في استخدام الجهاز الخاص بك، يجب على الطرف A توفير الملحقات مجانا خلال فترة الضمان، ويجب ألا يتجاوز وقت الصيانة الطرف A يومين من حيث المبدأ)

9طريقة الدفع:الدفع إلى التسليم قبل أن يتم الدفع، ملكية المعدات تنتمي إلى الطرف أ.
