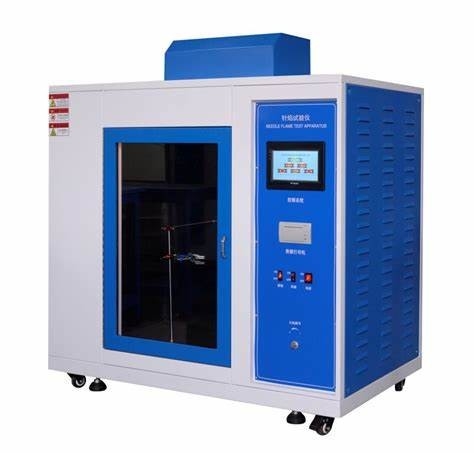

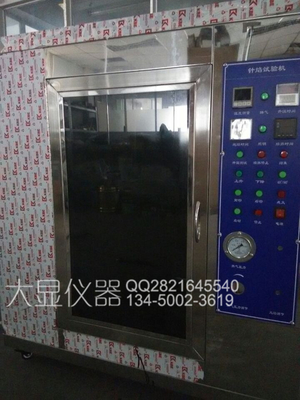

DX8521 آلة اختبار نيران الإبرة ارتفاع 12 ملم

DX8521 Nآلة اختبار اللهب بالإبرة

مبدأ العمل:

بسبب ظروف الأعطال في المنتج، مثل تيار الخطأ الذي يتدفق عبر مسار التسرب، أو ارتفاع درجة حرارة المكونات أو الأجزاء، أو ضعف الاتصال، وما إلى ذلك، قد تنشأ لهب، والتي قد تشتعل بعد ذلك في الأجزاء المجاورة. يمثل اختبار اللهب بالإبرة اللهب الصغير المتولد داخل المنتج في ظروف الأعطال ويقيم خطر الحريق باستخدام تقنية المحاكاة.

معايير الاختبار:

يتوافق مع معايير الاختبار GB/T5169.5 و IEC60695-2-2 "اختبار خطر الحريق للمنتجات الكهربائية والإلكترونية - الجزء 2: طرق الاختبار - الجزء 2: اختبار اللهب بالإبرة".

نطاق التطبيق:

جهاز اختبار اللهب مناسب بشكل أساسي للمكونات والأجزاء والتجميعات للمنتجات الكهربائية والإلكترونية، والأجهزة المنزلية، مثل لوحات الأسلاك، والمفاتيح الطاردة المركزية، ومقابس طباخ الأرز، وما إلى ذلك.

المعلمات الفنية:

الموقد: بطول 35 مم، القطر الداخلي: 0.5 مم

معيار إشعال اللهب: ارتفاع اللهب 12 مم

جهاز قياس درجة الحرارة:

المزدوجات الحرارية مدرعة Ф 0.5 مم من النوع K، درجة حرارة القياس: 1050 ℃

كتلة نقل الحرارة النحاسية: Ф 4.0x6.0 مم

سرعة التسخين: 23.5 ثانية عند 100-700 ℃

حجم غرفة الاختبار: 0.5 متر مكعب، العمق × العرض × الارتفاع: 60 × 95 × 90 سم

الأبعاد الخارجية: العمق × العرض × الارتفاع: 61 × 120 × 105 سم

مادة الصندوق الخارجي: فولاذ مقاوم للصدأ مرآة.

لماذا استخدام آلة اختبار اللهب بالإبرة:

لطالما كانت الحماية من الحرائق (منع الحرائق، مقاومة اللهب) قضية سلامة اجتماعية. مع تحسن المستوى الاقتصادي للصين، وصل الوعي بالحماية من الحرائق (منع الحرائق ومقاومة اللهب) أيضًا إلى نقطة عالية. لذلك، أصبح منع الحرائق ومقاومة اللهب أولوية قصوى للبلاد! لذلك عندما نستخدم المنتجات الكهربائية والإلكترونية، والمكونات، وأجزاء الأجهزة المنزلية، فإننا نطلب أيضًا تجربة اللهب بالإبرة.

في أي ظروف تكون الأجهزة المنزلية والمنتجات الكهربائية والإلكترونية مناسبة لآلات اختبار الاحتراق باللهب بالإبرة

عندما لا تكون طريقة اختبار السلك الساخن أو طريقة اختبار الاحتراق الأفقي الرأسي مناسبة للأجزاء الصغيرة (أو المكونات)، يمكن استخدام طريقة اختبار اللهب بالإبرة. إذا اشتعلت العينة أثناء اختبار السلك الساخن، فيجب أيضًا اختبار خطر الاحتراق الناتج باستخدام لهب إبرة.

ملاحظة: تعتبر آلة اختبار اللهب بالإبرة هذه واحدة من المعدات الموصى بها لمراكز اختبار الأجهزة المنزلية والمماثلة في GB/T4706 و IEC60335-1

المعايير المرجعية:IEC884-1، GB2099.1، VDE، IEC335، GB4706.1، GB5169.5، UL1694.

الوصف الفني:

يعتمد هذا المنتج على استخدام المنتجات الإلكترونية والكهربائية. بسبب ظروف الأعطال مثل تيار الخطأ الذي يتدفق عبر مسارات التسرب، أو ارتفاع درجة حرارة المكونات أو الأجزاء، أو ضعف الاتصال، وما إلى ذلك، فقد يتسبب في حدوث لهب. قد يشتعل أيضًا في الأجزاء المجاورة. يحاكي هذا الاختبار اللهب الصغير المتولد داخل المنتج في ظروف الأعطال ويستخدم تقنية المحاكاة لتقييم خطر الحريق. عندما لا تكون طريقة اختبار السلك الساخن أو طريقة اختبار الاحتراق الأفقي الرأسي مناسبة للأجزاء الصغيرة (أو المكونات)، يمكن استخدام طريقة اختبار اللهب بالإبرة. إذا اشتعلت العينة أثناء اختبار السلك الساخن، فيجب أيضًا اختبار خطر الاحتراق الناتج باستخدام لهب إبرة. مناسب للمكونات والأجزاء للمنتجات الإلكترونية والكهربائية، والأجهزة المنزلية، مثل لوحات الأسلاك، والمفاتيح الطاردة المركزية، ومقابس طباخ الأرز.

المواصفات الأساسية:

1) الحجم داخل الصندوق: ≥ 0.5 متر مكعب، مع باب مراقبة زجاجي

2) الوقود: غاز اختبار غاز اختبار

3) مواصفات الموقد: بطول أكثر من 35 مم، القطر الداخلي Ø 0.5 مم ± 0.1 مم، القطر الخارجي لا يتجاوز Ø 0.9 مم

4) ارتفاع اللهب: 12 مم ± 1 مم قابل للتعديل

5) درجة حرارة اللهب: في غضون 23.5 ± 1 ثانية، الوقت اللازم للارتفاع من 100 درجة مئوية إلى 700 درجة مئوية

6) المؤقت: قابل للتعديل في النطاق من 0 إلى 99 دقيقة و 99 ثانية، مع وقت احتراق قابل للتعديل ومدة احتراق مسجلة

7) جهاز السلامة: هذه الآلة مجهزة بجهاز إنذار تسرب الغاز. عندما يتجاوز تركيز الغاز القيمة الطبيعية، سيصدر جهاز الإنذار صوتًا ويضيء إنذارًا، ويقطع إمداد الغاز، ويبدأ نظام العادم لطرد الغاز داخل صندوق الاختبار حتى تعود جودة الهواء داخل الصندوق إلى القيمة الطبيعية

8) ميزات المنتج: يعتمد حجرة الاحتراق لهذا المختبر على طلاء الرش الكهروستاتيكي، والذي يتميز بمظهر جميل ومقاوم للدخان وتآكل الغاز. شاشة عرض رقمية للوقت، تركيب قابل للتعديل ثلاثي الأبعاد، نظام تحكم آلي، تهوية مستقلة، مراقبة وتسجيل مريحة، مستقر وموثوق.

9) مزود الطاقة: AC220V/50Hz
