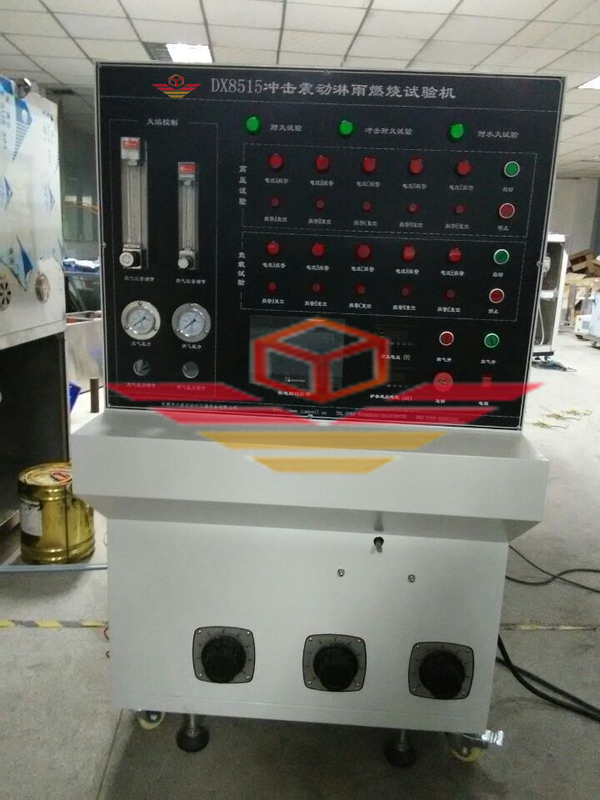

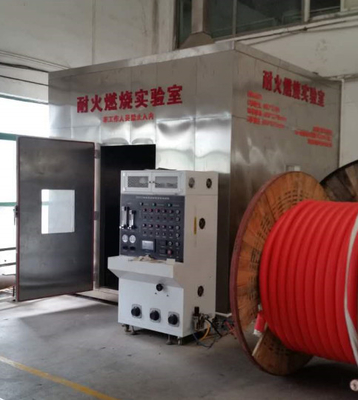

DX8515 جهاز اختبار حرق المطر من الاهتزازات

DX8515 جهاز اختبار حرق المطر من الاهتزازات

مقدمة:

تتضمن متطلبات الأداء لهذه الآلة اختبار مقاومة الحريق، اختبار مقاومة الحريق رش المياه، واختبار مقاومة الحريق الميكانيكية.مناسبة للكابلات المعزولة بالمعادن ذات الجهد الاسمي الذي لا يتجاوز 450/750 فولت، ويمكنها الحفاظ على سلامة الدوائر لفترة طويلة في ظل ظروف اللهب.

متوافق مع المعايير:

تلبي متطلبات معيار الاختبار لمعيار الكابل المقاوم للحريق البريطاني BS6387 "مواصفات متطلبات الأداء للأسلاك للحفاظ على سلامة الدوائر في ظروف الحريق".

تكوين المعدات:

اختبار مقاومة الحريق: يحتوي مقعد اختبار مقاومة الحريق على الأجزاء التالية: نظام دعم الكابلات، جهاز الكشف المستمر، مصدر الحرارة، الخ.

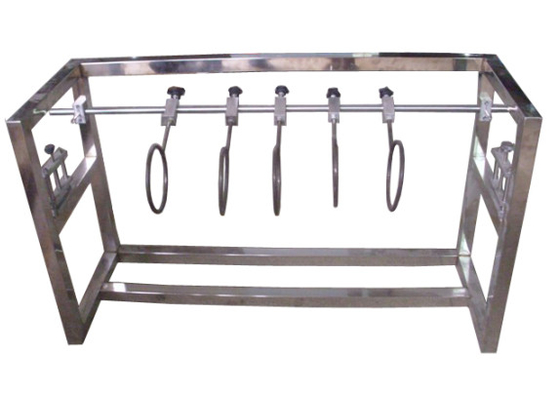

1. نظام دعم الكابلات: يتم ضغط الكابل أفقيًا في كلا الطرفين من غطاء الكابلات من خلال مشابك. يتم تثبيت الجزء الأوسط من الكابل بواسطة حلقتين معدنيتين (متباعدتين على بعد 300 مم) ،والتي يتم تعليقها على الأجزاء المعدنية الأخرى للجهازيظهر جهاز دعم الكابل في الشكل 1. بالنسبة للكابلات غير المدرعة التي يقل قطرها عن 10 ملم، أو الكابلات الأخرى التي تعاني من نزوح كبير أثناء الاختبار،يتم استخدام ثلاث حلقات معدنية، كل ثابت على بعد حوالي 150 ملم من الحلقة المعدنية الأصلية.

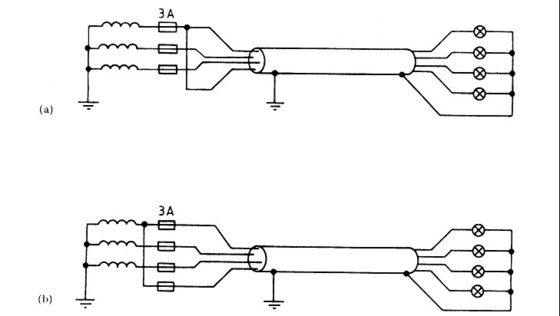

2. 2جهاز الكشف المستمر: خلال الاختبار، يسمح للتيار بالمرور عبر جميع نواة الكابل.محول واحد ثلاثي المراحل أو ثلاثة محولات أحادية المراحل (أو محول واحد أحادي المراحل)، إذا كان الاختبار كابلًا واحدًا) ، ولها سعة كافية للحفاظ على الحد الأقصى للسرب الحالي من 3A عند فولتاج الاختبار.توصيل مصباح إلى كل سلك الأساس في الطرف الآخر من الكابل وتحميل التيار القريب من 0.25A عند الجهد الاسمي للكابل

   3مصدر الحرارة:

3. الحرارة هي حارقة غاز أنبوبية بطول 610 مليمتر يمكن أن تزود الميثان بالقوة ولديها اللهب الكثيف.
4. قياس درجة الحرارة: يتم وضع مقياس حرارة مدرع قطره 2 مم بالقرب من مدخل الهواء ، بالتوازي مع 75 مم فوق المحرق

5. 3درجة حرارة الشعلة ووقت الاختبار: (انظر مستوى الاحتراق في BS6387)

   A 650 ± 40 درجة مئوية -3 ساعة

   B 750 درجة حرارة ± 40 درجة حرارة -3 ساعة

   C 950. C ± 40 °C -3 ساعات

   S 950 ± 40 درجة مئوية -20 دقيقة

   4العينة: العينة هي قسم من المنتج النهائي، لا يقل عن 1200 ملم، مع إزالة 100 ملم من الغطاء والغطاء من كل طرف.يجب أن تكون الأسلاك في كلا طرفي الكابل متصلة كهربائيا.

   5.جهد الاختبار: 200-1000 فولت

   * مستوى BS6387 مضاعف للحريق يتطلب اجتياز تجارب الاحتراق الأفقي، تجارب رش المياه، وتجارب احتراق اهتزازات الصدمة الميكانيكية.

   اختبار الاحتراق الأفقي: الدرجة A 650 °C/3h، الدرجة B 750 °C/3h، الدرجة C 950 °C/3h، والدرجة S 950 °C/3min.مستوى يشير إلى عدم وجود انهيار بعد حرقها عند مستوى التوتر 300 فولت لمدة 3 ساعات عند 650 درجة مئويةمستوى B يشير إلى عدم حدوث تعطل بعد الحرق عند مستوى التوتر 300 فولت لمدة 3 ساعات عند درجة حرارة 750 درجة مئوية؛ مستوى C يشير إلى عدم حدوث تعطل بعد الحرق عند مستوى التوتر 300 فولت لمدة 3 ساعات عند درجة حرارة 950 درجة مئوية.مستوى S يشير إلى عدم وجود تعطل بعد حرقها عند مستوى التوتر 300 فولت لمدة 3 دقائق عند 950 درجة مئوية.

   اختبار احتراق رش الماء: مقسمة إلى مستويات W ، مما يشير إلى عدم حدوث انهيار بعد تطبيق فولت 300 فولت لحرق لمدة 15 دقيقة ثم رش الماء للحرق لمدة 15 دقيقة.

   اختبار احتراق الاهتزازات: مقسم إلى مستوى X 650 °C/15min ، مستوى Y 750 °C/15min ، ومستوى Z 950 °C/15min.مستوى X يمثل اهتزازات الأثر الميكانيكي دون انهيار لمدة 15 دقيقة كل 30 ثانية عند تطبيق جهد 300 فولت أثناء الحرق عند 650 درجة مئوية· مستوى Y يشير إلى تطبيق جهد 300 فولت عند 750 درجة مئوية أثناء الحرق، وتأثير الاهتزازات الميكانيكية كل 30 ثانية لمدة 15 دقيقة دون انهيار.مستوى Z يشير إلى اهتزازات الصدمة الميكانيكية كل 30 ثانية لمدة 15 دقيقة دون انهيار عند تطبيق فولت 300 فولت عند 950 درجة مئوية أثناء الحرقالنموذج الأعلى المستوى المطلوب من قبل BS6387 هو CWZ.

   2اختبار مقاومة الماء والنار:نظام دعم الكابلات، جهاز الكشف المستمر، مصدر الحرارة

   1نظام دعم الكابلات: يتم توصيل الكابل إلى دعامة معدنية تتكون من صفيحتين صلبتين بعرض 25 ملم ، يتم تثبيتها بمشابك معدنية بمسافة 200 ملم.يتم توصيل الكابل بالدعامة كما هو موضح في الشكل 3، وجميع الأطر المعدنية هي الأرض.

6. 2جهاز الكشف المستمر: خلال الاختبار ، اسمح للتيار بالمرور من خلال جميع نواة الكابل ، ثلاثة محولات أحادية المرحلة ،ولها قدرة كافية للحفاظ على الحد الأقصى للسماح بتسرب التيار 3A في فولتاج الاختبارقم بتوصيل مصباح إلى كل سلك في الطرف الآخر من الكابل و قم بتحميل تيار قريب من 0.25A عند الجهد المسموح به في الكابل.

   3مصدر الحرارة:

7. الحرارة: يمكن لحارق شكل شريط بطول 400 مليمتر أن يحرق عينات الكابلات تصل إلى 400 مليمتر. يمكن ضبط مجموعة المحرق لتوفير اللهب الساطع بدرجة حرارة 650 درجة مئوية ± 40 درجة مئوية ،
8. قياس درجة الحرارة: يتم وضع مقياس حرارة مدرع قطره 2 ملم على السطح السفلي من الكابل
9. درجة حرارة شعلة الاختبار: 650°C±40°C
10. رش المياه: قم بتثبيت فوهة على دعامة الاختبار ، في وسط المحرق. رش 0.25 إلى 0.30 لتر لكل متر مربع من الماء بالقرب من العينة بضغط المياه من 250KPa إلى 350KPa.يجب قياس هذا المعدل باستخدام سلة جمع، والتي لديها عمق كاف ليكون لها المحور الطويل متوازيا مع محور الكابل ووضعها في الوسط. هذا الصحن هو حوالي 100 ملم واسع و 400 ملم طويلة.
11. العينة: يتم أخذ عينات أكبر من 1500 ملم من المنتجات النهائية وخضعت لاختبارات الانحناء في درجة حرارة الغرفة. يتم إزالة 100 ملم من الغطاء الواقي وطبقة التغطية من كلا الطرفين.يجب معالجة الأسلاك في كلا طرفي الكابل بشكل مناسب وفقا للاتصالات الكهربائية وتوصيات الشركة المصنعة.
12. فولتاج الاختبار: 200-1000 فولت

13. 3الاهتزازات الميكانيكية ومقاومة الحريق: بما في ذلك الأجزاء التالية من جهاز الاختبار، وتثبيت المكونات في المواقف المقابلة للإطار المفتوح.

    يتم تثبيت الكابل على حائط عمودي وتثبيته على لوحة فولاذية باستخدام مواد مقاومة للحرارة وغير قابلة للاشتعال.يربط المحول الفيوز إلى المصباح للإشارة إلى أن الدائرة مستمرةجهاز اهتزاز مصدر حرارة

14. 1الحائط وتركيبه:يتكون الجدار من مواد مقاومة للحرارة ومهددة للنار ويتم تثبيتها على اثنين من العوارض الفولاذية الأفقية ، واحدة في الجزء العلوي من اللوحة والآخر في الجزء السفلي من اللوحة.هذا اللوح طوله حوالي 900 ملم، عرض 300 ملم، وسمك 9 ملم، ووزن الجدار الإجمالي (أي اللوحة مع الإطار الداعم) هو 10 ± 2 كجم. كل عمود فولاذي هو أنبوب فولاذي مربع بطول حوالي 1 م 25 ملم.إذا كانت هناك حاجة إلى مواد ملءيجب وضعها داخل العارضة الفولاذية. يجب تثبيت العارضة الفولاذية العليا على اللوحة بحيث يكون سطحها العلوي متماسكا مع الحافة العليا لللوحة.كل حزمة الفولاذ واللوحة لديها ثقب أفقي في الحافة الخارجية، ويتم تحديد موقعه الدقيق من خلال المتطلبات الخاصة للوسادة والإطار الداعم. يتم ربط الجدار بالإطار بأربعة أجهزة مطاطية ،مع قطر يصل إلى 32 ملم تقريبًا وسمك يصل إلى 20 ملم.

    2.جهاز الكشف المستمر:خلال الاختبار، والسماح للتيار أن يمر من خلال جميع النوى من الكابل، ثلاثة محولات أحادية المرحلة،ولها قدرة كافية للحفاظ على الحد الأقصى للسماح بتسرب التيار 3A في فولتاج الاختبارقم بتوصيل مصباح إلى كل سلك في الطرف الآخر من الكابل و قم بتحميل تيار قريب من 0.25A عند الجهد المسموح به في الكابل.

    3.مصدر الحرارة:

    الحرارة: يمكن لحارق شكل شريط بطول 400 ملم أن يحرق عينات الكابلات تصل إلى 400 ملم. يمكن ضبط مجموعة المحرق لتوفير اللهب الساطع بدرجة حرارة 650 ± 40 درجة مئوية ،

    قياس درجة الحرارة: مقياس حرارة مدرع قطره 2 ملم ، مع قسم من مقياس الحرارة يمر عبر الجدار الذي يبعد 8 ملم إلى 10 ملم عن الجدار.يتم قياس درجة الحرارة بواسطة الإجراء التالي: في نهاية واحدة من قضيب الفولاذ منخفض الكربون ، يتم ربط مقياس حرارة قطره 3 ملم ± 5٪ وطول 300 ملم به ، بحيث يمكنه قياس درجة حرارة القضيب.امسك العصا والاقتراب من اللهب للحفاظ على مسافة من 40mm إلى 50mm من اللهبعندما تكون درجة حرارة اللهب 950 درجة مئوية، يمكن أن تصل درجة حرارة قضيب الصلب إلى 400 درجة مئوية في 10 إلى 20s.درجة حرارة العصا يمكن أن تصل إلى 400 درجة مئوية في 20 إلى 40

    4درجة حرارة شعلة الاختبار والوقت: يجب اختيار درجة حرارة الاختبار من الجدول التالي:

    X 650 ± 40 درجة مئوية

    Y 750 ± 40 درجة مئوية

    Z 950 ± 40 °C

    4جهاز الاهتزاز: يتكون جهاز الاهتزاز من قضيب فولاذ منخفض الكربون (قطر 25mm ± 5٪ ، طول 600mm ± 5٪).القسم الطولي للعمود هو مواز للجدار و 200mm أعلى من الجزء العلوي من الجدار. ينقسم العمود إلى جزأين ، 200mm و 400mm ، مع الجزء الأطول الذي يواجه الجدار. انخفاض من موقف مواز في 60 درجة مئوية إلى وسط الجدار على مسافة 30 ± 2 ثانية ،كما هو مبين في الشكل 5.

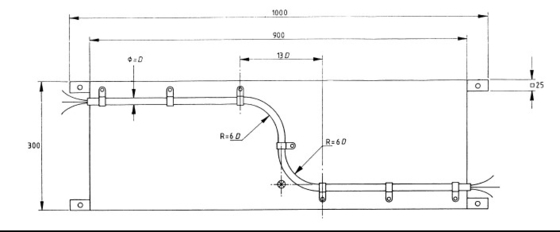

    5العينة: العينة هي قسم من الكابل الذي لا يقل طوله عن 1200 ملم، مع إزالة 100 ملم من الغطاء والغطاء من كل طرف.يجب إعداد الأسلاك في كلا طرفي الكابل بشكل صحيح وفقا للاتصالات الكهربائية وتوصيات الشركة المصنعةيجب أن ينحني الكابل إلى قطعتين متساويتين تقريبًا الطول وموازيتين من الوسط قطر الجزء المنحني هو 6Dحيث تمثل D القطر الخارجي للكابلتشكيل الكابل على شكل Z ، مع مسافة أفقية 13D بين النهايات الثابتة ، كما هو مبين في الشكل 6.

    6يجب تثبيت الكابلات على الحائط بواسطة مشابك النحاس، وتثبيت الكابلات الخاصة تحتاج إلى الرجوع إلى الشركة المصنعة.يجب تثبيت المشبك على الجزئين المنحنيين من الكابل، حيث يكون الجزء الأوسط من الانحناء عموديًا: في الجزء الذي يصبح فيه الكابل أفقيًا ، تكون المسافة بين المشابك المجاورة متساوية ، حوالي 150mm إلى 200mm.

7. فولتاج الاختبار: 200-1000 فولت
