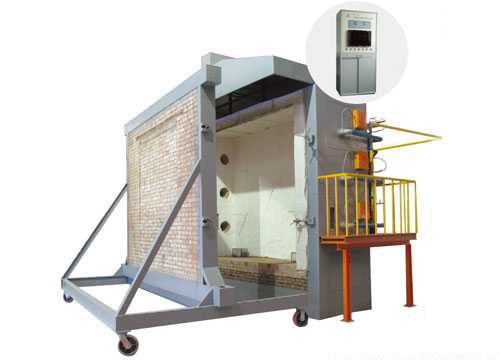

DX8342 آلة اختبار مقاومة الحريق لمكونات البناء

نطاق التطبيق: مناسبة لاختبار مقاومة الحريق لمكونات المباني وأداء مقاومة الحريق لمكونات الحواجز العمودية تحمل الحمل.
الجهد العامل: AC 380V ± 10٪ 50NZ.
جسم الفرن: يتكون ممر الفرن التجريبي من الطوب ، وهيكل الصلب ، والمواد العازلة للحريق.
حجم العينة: 300 ملم عرض × 300 ملم ارتفاع (يمكن تخصيصه).
الأبعاد داخل الفرن هي تقريبا:
الفرن الرأسي: L3.2m × W2.2m × H4.0m
الفرن الأفقي: L3.2m × W3.2m × H1.5m.
معدل تدفق الغاز: 0-100L/min، بدقة قياس 2.5 مستوى.
معدل تدفق الهواء: 0-50m3/min، دقة القياس ≤ ± 0.5m3/min.
سعة خزان الغاز: ≥ 50kg × 6.
معدات قياس الحمل: ± 2.5٪ من قيمة الحمل يجب أن تضاف (المطلوبة لاختبارات نوع الحمل).
مسبار قياس فجوة قطعة الاختبار: قطرها 6mm±0.1mm وقطرها 25mm±0.2mm.
نظام الاحتراق: نظام توزيع الغاز (في نطاق 10 أمتار) ، فوهة (لا تقل عن 20) ، وصمام تنظيم.
مصادر غازات الاحتراق: البروبان، الغاز المسال.
نظام التحكم في درجة حرارة الفرن: نقطة أخذ العينات القصوى 10 نقاط.
نظام التهوية وصمامات التحكم بالهواء، الخ.
نطاق قياس حرارة الإشعاع على سطح النار الخلفي للعينة هو 0 ~ 10W / cm2.
نطاق قياس ضغط الفرن: 0-100pa
دقة القياس: ≤ ± 3pa.
درجة حرارة الاختبار: تحكم درجة حرارة الفرن يفي بمتطلبات T-T0=3451g (8t+1) ، وانحراف التحكم في درجة الحرارة
عندما 0minعندما 10 دقيقةعندما يكون T> 30 دقيقة ، d ≤ 5 ٪.
درجة حرارة الفرن: ± 15 درجة مئوية
درجة حرارة العينة الداخلية: ± 10 درجة مئوية.
درجة حرارة النار في الجزء الخلفي من القطعة: ± 4 درجة مئوية.
ظروف القياس لضغط الفرن:
بعد 5 دقائق من التجربة، يجب أن يصل الفرن إلى ظروف الضغط الإيجابي المحددة التالية.
المكون الأفقي - على المستوى الأفقي 100 ملم تحت الجزء السفلي من قطعة الاختبار ، يبلغ ضغط الفرن 15pa±5pa.
المكون الرأسي - يقع على ارتفاع 3 أمتار داخل الفرن وعلى بعد 100 ملم من سطح القطعة المختبرة. ضغط الفرن هو 15pa±5pa.
بعد 10 دقائق من التجربة، يجب أن يصل الفرن إلى ظروف الضغط الإيجابي المحددة التالية.
المكون الأفقي - على المستوى الأفقي 100 ملم تحت الجزء السفلي من قطعة الاختبار ، يبلغ ضغط الفرن 17pa±3pa.
المكون الرأسي - يقع على ارتفاع 3 أمتار داخل الفرن وعلى بعد 100 ملم من سطح القطعة المختبرة. ضغط الفرن هو 17pa±3pa.
درجة حرارة الفرن: ± 15 درجة مئوية، باستخدام ثيرموبول قطره 1 ملم.
درجة حرارة النار في الجزء الخلفي من القطعة: ± 4 درجة مئوية، مع ثيرموبول قطره 0.5 ملم.
سلاسل حرارية من البلاتين الروديوم البلاتين S-قيمة، مستوى الدقة الثانية.
عازل حرارة من النيكل الكروم النيكل السيليكون القيمة K، الفئة الثانية.
نطاق التوقيت: 0-120 دقيقة دقة التوقيت: <± 1 ثانية.
نظام الكشف عن درجة حرارة العينة: نقطة أخذ العينات القصوى 20 نقطة.

نطاق التطبيق: يلبي فرن الاختبار المؤشرات والمتطلبات التقنية المحددة في المعيار الوطني GB/T7633-2008.وهي مناسبة لاختبار أداء المقاومة للحريق للأبواب الأفقية غير المحملة والشاشات المتدلية.
المعايير الرئيسية:
استهلاك الطاقة: 6 كيلوواط
نطاق قياس ضغط الفرن: 0-100Pa دقة القياس: ≤ ± 3Pa
معدل تدفق الهواء: 0-50m3/min دقة القياس: ≤ ± 0.5 m3/min
مصدر غاز الاحتراق: البروبان، الغاز المسال (المستخدم يقدم)
سعة خزان الغاز: 50kg × 6
نطاق قياس حرارة الإشعاع على سطح النار الخلفي للعينة: 0-10W/cm2
نطاق قياس ضغط الفرن: 15Pa ± 5Pa.
درجة حرارة الاختبار: رفع درجة حرارة البرنامج لمدة 15 دقيقة، درجة حرارة الغرفة ~ 718 °C،
درجة حرارة الغرفة 30 دقيقة ~ 821 درجة مئوية، درجة حرارة الغرفة 60 دقيقة ~ 925 درجة مئوية،
درجة حرارة الغرفة 90 دقيقة ~ 986 درجة مئوية؛ درجة حرارة الغرفة 120 دقيقة ~ 1029 درجة مئوية.
درجة حرارة الغرفة 180 دقيقة إلى 1115 درجة مئوية، درجة حرارة الغرفة 240 دقيقة إلى 1150 درجة مئوية.
مستشعر قياس درجة الحرارة: داخل الفرن: 9 أجهزة حرارية محمية من النيكل الكروم النيكل السيليكون القيمة K، مستوى الدقة: II
النيران العكسية: 29 عازل حراري من النيكل الكروم النيكل السيليكون القيمة K، مستوى الدقة: II
نطاق التوقيت: 0-240min دقة التوقيت: <± 1s
حجم العينة الخارجية: (يمكن تخصيص مواصفات خاصة من قبل المستخدمين)
المساحة العملية للمعدات: طويلة × عريضة × عالية (3.8 × 2.4 × 4.5) م.
وزن المعدات: 4500 كجم (يجب تركيب فرن الاختبار في الموقع).
نظام الغاز: 150 كجم/ساعة (اختياري).

يحدد معيار ISO 9705:2003 طريقة اختبار لمحاكاة الحريق الذي يحدث في زاوية غرفة صغيرة.تستخدم هذه الطريقة مصدر إشعال قياسي وتهدف إلى تقييم تأثير منتجات السطح على تطور الحريقتقدم هذه الطريقة بيانات عن حرق الحريق الذي يحدث تحت مصدر الإشعال القياسي من الإشعال إلى الحرق.2003 يقدم أيضا تقنيات قياس مختلفة داخل وخارج الغرفةتوفر تجربة ISO 9705 في هذه المقالة معلومات خلفية ودعم للمستخدمين المحتملين.تدفق الحرارة من المحرق في الغرفة، وتوازن الحرارة في الغرفة في حريق، وأنواع الدخان والغازات السامة المنتجة، ونتائج محاكاة هذه الاختبارات.يوفر للمستخدمين المعلومات اللازمة لمساعدتهم في اختيار خطوات الاختبار لمشاريع أو لوائح محددة.
طريقة الاختبار في بلدنا تتبنى طريقة الاختبار هذه على نحو متكافئ ، والمعايير التي تم تطويرها هي الملحق ب والمرفق ج من GB 20286.
تتوافق مع المعايير: ISO 9705 ، NFPA 266 ، GB20286 ، الملحق B ، الملحق C ، الخ

المعلمات التقنية:
1رف أجهزة 19 بوصة، بما في ذلك محلل الأكسجين، ثاني أكسيد الكربون، وأحد أكسيد الكربون
2يستخدم محلل الأكسجين طريقة قياس تغير الضغط البارامغنيتيكي للكشف عن تركيز الأكسجين في الغاز. وقت الاستجابة (T90) 3.5 ثانية، وقت معالجة الإشارة الداخلية < 1 ثانية،جهاز استشعار الضغط (داخلي) 50-200 kpa، صفر الانحراف <0.5٪ من الحد الأدنى لمدى القياس على لوحة الاسم / الشهر ، انحراف القياس <0.5٪ من مجموعة القياس الحالية / الشهر ، خطأ التكرار <1٪ من مجموعة القياس الحالية ،الحد الأدنى للكشف < 1% من نطاق القياس الحالي، الخطأ الخطي < 1% من نطاق القياس الحالي
3محلل ثاني أكسيد الكربون ومحلل أول أكسيد الكربون من نوع الأشعة تحت الحمراء غير المنفصلة ، بناءً على مبدأ أن جزيئات الغاز لديها نطاقات امتصاص أشعة تحت الحمراء المحددة ،وتبني طريقة تحليل الأشعة تحت الحمراء المتناوبةالحد الأدنى للحد السفلي للكشف هو 1٪ من نطاق القياس الحالي. عندما يكون خط الخطأ القياس داخل الحد الأقصى، فإنه أقل من ± 1٪ من النطاق الكامل.يمكن تكرارها أقل من ± 1٪ من الحد الأدنى للمدى على لوحة الاسموقت الاستجابة (وقت T90) أقل من 30 ثانية عندما يكون معدل تدفق غاز العينة حوالي 1.2L/min
4. نطاق محلل الأكسجين هو 0-25٪، نطاق محلل ثاني أكسيد الكربون هو 0-10٪، ونطاق محلل أول أكسيد الكربون هو 0-1٪
5باستخدام جهاز تحكم درجة الحرارة للتحكم في الفخ البارد، خلال عملية استخراج الغاز في التجربة، يتم إزالة الرطوبة الكافية
6مضخة أخذ عينات الغاز ذات رأس مزدوج، قادرة على نقل عينات الغازات المولدة أثناء الاحتراق إلى جهاز تحليل على بعد حوالي 30 متر
7نظام جمع البيانات (بما في ذلك برامج التشغيل والتحكم)
8تتبنى لوحة الاستحواذ نطاق مكاسب واسع 16 بت ، مع لوحات إدخال / إخراج التناظرية والرقمية
9نوع الحرارة: نوع K، النطاق: درجة حرارة المحيط ~ 1500 درجة مئوية
10يمكن بدء نظام جمع البيانات عن طريق تثبيت مسجلات البيانات أو مؤشرات في الموقع لجمع البيانات
11يتكون نظام جمع البيانات من المكونات التالية:
12وحدة مدخل حرارية بت، وحدة مدخل 16 بت، وحدة مدخل / مخرج رقمية، وحدة مخرج 12 بت، و 4 و 8 لوحات قاعدة فتحات، وحدة اتصال، وحدة شبكة،إمدادات الطاقة 24 فولت 5A DC مدخل طاقة عامةجهاز حاسوب لجمع البيانات، طابعة.
